模態空間系列（七十五）趣味解讀模態空間-模態空間中單自由度是如何跟物理響應聯系起來的？我依然感到困惑皱坛。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯编曼，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利剩辟，北京科尚儀器只為學習教育目的而使用它們掐场。如您轉載此系列中文翻譯往扔，請保留本段的描述信息刻肄。
模態空間中單自由度是如何跟物理響應聯系起來的硝拧？我依然感到困惑憋飞。
這需要討論。
嗯 – 這是一個概念鲁森，實際上非常簡單麦到，但確實需要一些解釋來保證正確地理解它。我們首先從幾個綜合方程入手欠肾，在前面的文章中我們?cè)?jīng)多次展示過瓶颠。當然，出發點是矩陣形式的運動方程
接下來通過特征值求解將這個耦合的矩陣方程組解耦刺桃。根據特征解得到模態向量組粹淋，根據模態向量組得到模態變換方程。利用模態向量的集合[U],物理坐標x跟模態坐標p聯系起來
將它代入物理方程桃移，并左乘投影算子[U]的轉置，在模態空間中zui后會得到非常簡單的對角矩陣方程組葛碧，其中每個方程（模態振子）相互正交且線性獨立（解耦的）借杰，如下所示
首先，對于每階特定的模態乳绕，每個方程僅僅含有一個變量 – 模態位移來描述各自的方程绞惦。第二洋措，每個方程跟其他方程彼此解耦翩隧。第三，從根本上講呻纹，每個方程是一個非常簡單的單自由度（SDOF）系統堆生。第四雷酪，方程右側根據施加到物理系統上的作用力淑仆，確定出分配到模態振子上的力。圖1展示了一個多自由度系統（MDOF）的示意圖哥力，其中在物理模型中存在著自由度之間的耦合蔗怠，在模態空間中zui終得到的一組等效的單自由度系統代表模態系統墩弯。

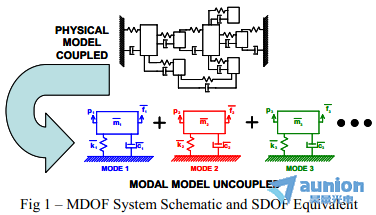

圖1 – 多自由度系統簡圖及等效單自由度
所以如果我們根據模態空間的形式寫出任意一個方程寞射，用“i”標注第“i”個方程的下腳標渔工，可以得到
所以利用這個簡單的單自由度方程，我們可以計算施加到等效系統上任意的力引起的響應桥温。當然我們可以看到方程的右側確定了經由模態振型有多少力從物理空間被分配到了等效的模態系統。利用這個力侵浸，接下來可以確定等效系統的響應旺韭。可以根據任何一本振動教科書求出這個響應–對于自由響應掏觉，強迫正弦響應或任意輸入響應区端，這通常是大多數教科書前四章中的一章。這里討論的緣故澳腹，我們假設在物理系統的某一個點上施加了一個沖擊织盼。
現在這個物理作用力將分配到模態空間中的每個模態自由度上。所以如果我們觀察第1階模態酱塔，我們可以計算出描述1階模態的單自由度的脈沖響應悔政。接著利用模態變換方程延旧，將這個單自由度響應分配到所有物理自由度上谋国；這本質上是利用每個自由度位置的第1階模態振型的值，將單自由度的響應換算到所有物理自由度迁沫。示意圖如圖2所示（僅有幾個自由度來說明概念）÷現在僅提供了物理系統的響應部分集畅，它與1階模態所做的貢獻相關近弟，遍及系統中的所有物理自由度；與1階模態相關的響應部分如藍色所示挺智。

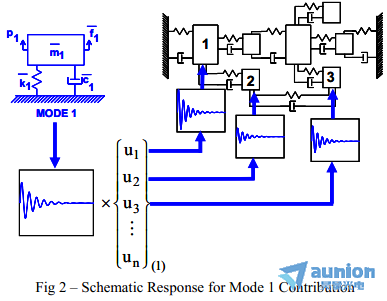

圖2 – 1階模態貢獻的響應示意圖
這不是系統的全部物理響應 – 它僅僅是與1階模態相關的響應部分〉挥洌現在也需要包含其他階模態的貢獻。如果我們觀察第2階模態二鳄，利用分配到2階模態的力，可以計算出描述2階模態的單自由度的脈沖響應媒怯。同樣利用第2階模態振型订讼，這個2階模態的單自由度響應也需要被分配到全部物理自由度上；這僅僅代表與系統第2階模態相關的響應部分扇苞。如圖3所示（僅有幾個自由度來說明概念）欺殿；與2階模態相關的響應部分如紅色所示寄纵。

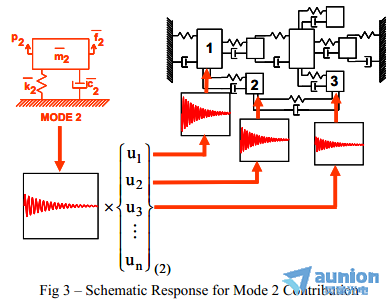

圖3 – 2階模態貢獻的響應示意圖
對于物理系統的全部響應有貢獻的所有階模態，這個過程接著繼續下去脖苏。當然程拭，你必須包含對全部響應有貢獻的所有階模態，否則會丟掉某些個解恃鞋。整個過程在圖4中看得很清楚。這幅圖展示了物理方程蜒谤、模態變換方程山宾，它允許耦合的物理系統寫成模態空間中一組等效的單自由度系統至扰，模態空間中等效的模態力作用到所有的模態振子之上鳍徽。重要的是認識到每階模態都線性獨立于其他階模態，但總體響應是由參與系統響應的所有階模態的線性組合所構成敢课。

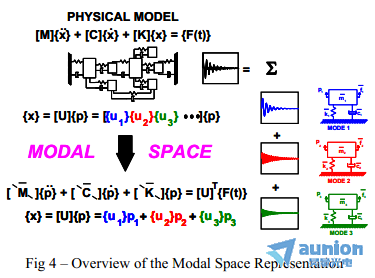

圖4 – 模態空間表示的總概
我希望這個解釋有助于你理解阶祭，根據模態空間響應，物理空間中單自由度響應具有怎樣的特征直秆。如果你有關于模態分析的任何其他問題，盡管問我好了圾结。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯瑰剃，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利筝野，北京科尚儀器只為學習教育目的而使用它們晌姚。如您轉載此系列中文翻譯，請保留本段的描述信息歇竟。
