模態空間系列（七十四）趣味解讀模態空間 — 推力桿對頻響測量結果有什么影響嗎?
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯异希，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利绒瘦，北京科尚儀器只為學習教育目的而使用它們称簿。如您轉載此系列中文翻譯，請保留本段的描述信息惰帽。
推力桿對頻響測量結果有什么影響嗎?那我們看看這個問題憨降。
當進行激振器試驗，連接推力桿到結構上時要小心该酗。當用這類激振器試驗求取模態測試用的頻響函數時授药，我發現對此常常誤解重重士嚎。很多時候人們對于基礎激勵振動臺試驗很熟悉，用來評價受到某種模擬實際載荷的設備質量悔叽，或者根據某種規范進行品質測試莱衩。模態試驗與這類品質試驗比有一些區別。
不是直接連接被測結構到激振器的運動臺面上娇澎，而是有一個長笨蚁、柔細桿，稱為頂桿或推力桿趟庄，放置在激振器和被測結構之間括细。這個推力桿的目的是沿著桿的長度方向提供軸向激勵，同時給予被測結構非常小的橫向剛度戚啥。為了清楚起見奋单，圖1顯示了一個典型的激振器試驗設置布局。

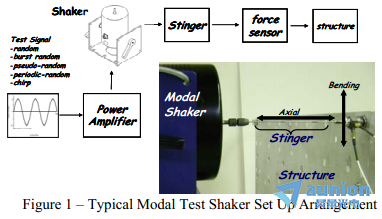

圖1 – 典型模態試驗激振器設置布局
現在我本應該多花點時間來討論一下可能存在的所有不同情形猫十，但這里沒有足夠的空間览濒。我至多可以舉例說明一些必須考慮的典型試驗情況，并且展示某些可能的頻響函數畸變測量結果拖云，由激振器和推力桿不恰當?shù)脑囼炘O(shè)置而造成匾七。
情形A：我們考慮試驗中激振器推力桿彎曲的影響。記住目的是要僅僅提供沿著推力桿長度方向上的輸入激勵江兢，同時要將推力桿的任何彎曲減至zui低程度。 當推力桿彎曲時會發生兩種情況丁频。推力桿會傳入一個力傳感器測不到的轉動載荷杉允；記住力傳感器預期僅僅觀測到壓縮或者拉伸的載荷，且任何力矩都將會致使力傳感器讀數失真同時傳入到結構上一個作為轉動載荷的力矩席里，其測量不到叔磷。另外，推力桿會引入轉動剛度到被測結構之上奖磁，它不是結構動力學特性的真正部分改基。圖2顯示了一個測量結果，其中對于一個簡單的結構咖为，在不同的高度施加激振器激勵秕狰。顯然，對于測得的頻響函數有影響躁染。在試驗設置的初期階段要檢查這個方面鸣哀。

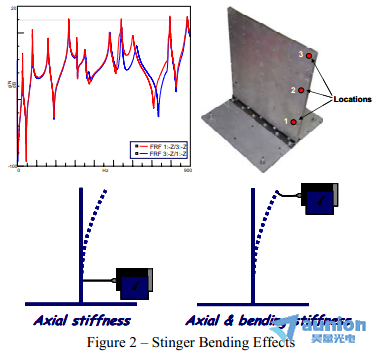

圖2 – 推力桿的彎曲影響
情形B：現在考慮激振器相對于測試結構對中設置不恰當?shù)那闆r。這跟上面的情況類似吞彤，因為存在激振器施加到測量設置上的彎曲貢獻我衬。圖3顯示了由于激振器不對中產生的畸變測量結果叹放。應該要花點心思對中激振器。

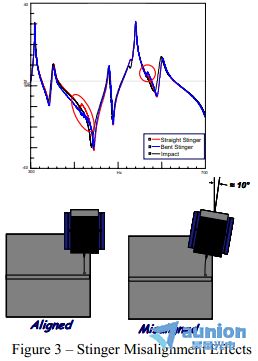

圖3 – 推力桿的不對中影響
情形C：另一個注意事項是關于試驗設置中的激振器頂桿長度的挠羔。圖4中的測量結果再次表明得到的測量結果是有差別的井仰。應該進行預試驗來了解這種影響重要與否。

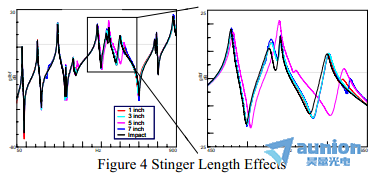

圖4 – 推力桿的長度影響
情形D：zui后所用的推力桿類型對于測得的結果也有影響破加。圖5展示了用不同推力桿所造成的影響俱恶，在試驗開始的時候應該檢查。

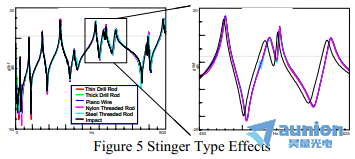

圖5 – 推力桿類型的影響
那么在所有展示的情形中拌喉，推力桿對于得到的結果顯然存在影響速那。不管它是激振器/推力桿在結構上的位置，還是相對結構的傾斜對中尿背，還是推力桿的長度或類型端仰，都會有推力桿的彎曲效應，影響測得的頻響函數田藐。
試驗設置時必須要當心荔烧。遺憾的是，對于哪種推力桿布置會產生非常優的結果汽久，這里沒有一個確切的答案鹤竭。這在極大程度上依賴于被測結構和感興趣的頻率范圍。但是對于試驗嘗試不同的情況景醇，讓你自己確信zui終采取的試驗布置采到了zui優可能的頻響函數臀稚，這很重要。
我希望這個解釋有助于你明白三痰，當進行激振器試驗時你需要格外小心吧寺，并且推力桿對于總體結果具有極大的影響。如果你有關于模態分析的任何其他問題散劫，盡管問我好了稚机。
