模態空間系列（二十八）趣味解讀模態空間--多輸入多輸出MIMO試驗有什么實際好處版姑？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權剥险，Peter Avitabile教授擁有文章全部權利聪蘸，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯表制，請保留本段的描述信息健爬。
MIMO試驗有什么實際好處？為什么不只是利用SISO然后去移動激振器么介？
那我們討論一下其中差異吧娜遵。
與單輸入單輸出（SISO）得到的數據相比較時，多輸入多輸出（MIMO）試驗具有很多優點设拟。來自多個激振器的能量允許結構在整體上受到更為一致的激勵，于是得到更好的頻響函數（FRF）鸽扁。當只利用一個激振器時蒜绽，得到的測量結果通常不及多個激振器激勵好，大型結構時更是如此桶现。用單個激振器的方法躲雅，很難在整體結構上得到一個相當好的激勵水平。
另一個重要因素是激振器設置對被測試驗對象的影響骡和。利用單個激振器方法時相赁，為了得到多參考曲線擬合技術所需的多參考點數據，必須多次設置激振器系統钮科。很多時候試驗布置方案或許對測得的頻響函數有影響。用單激振器采集多參考點數據時婆赠，這可能是個嚴重的隱患绵脯。跟SISO試驗采集的數據相比，用MIMO試驗采集的數據總體上講更為一致。
為了看清差異蛆挫，在結構上利用單個激振器和多個激振器激勵兩種技術采集一些數據赃承。采集四組不同的數據：
SISO，隨機激勵悴侵，加漢寧窗
SISO瞧剖，猝發隨機可免，不加窗
MIMO抓于，隨機激勵，加漢寧窗
MIMO浇借，猝發隨機捉撮，不加窗

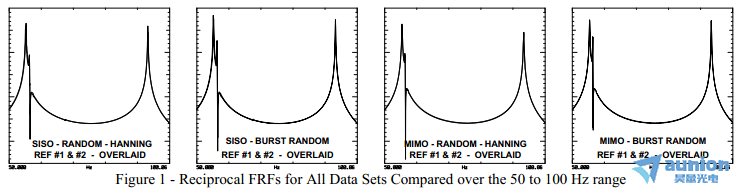

在所有情況下，采集兩個激勵位置之間的互易頻響測量結果妇垢。對所有試驗加速度計一直安裝在結構上，以減少可能存在的質量載荷影響修己。在得到不同測量結果當中，僅僅是連上或者斷開激振器迎罗。（實際上激振器放置在測量位置睬愤，需要時才連上或者斷開，以減少激振器設置的影響問題纹安。）四種情況的FRF測量結果如圖1所示尤辱。每張圖包含兩個互易的FRFs — Hij和Hji房轿。

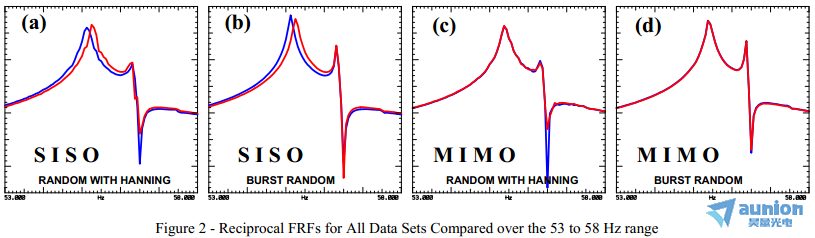

乍一看好像四種技術得到了相同的數據吆你∈鹉猓看上去頻響相當好糖声。但是深入探究每種技術腻脏，互易的測量結果的差別還是顯而易見的（圖2）衅胀。
首先卒茬，觀察圖2（a）所示的利用SISO隨機激勵得到的FRF測量結果船老。注意到兩條曲線并沒有很好地吻合在一起，特別是在共振峰附近圃酵。也注意到即使加了漢寧窗，隨機激勵在頻響函數測量結果上還是顯示出了明顯的不同郭赐；這是由于隨機激勵過程中的泄漏影響薪韩，加漢寧窗也不能完全去除掉。激振器設置和連接激振器到結構的推力桿的剛度影響直接造成頻響函數譜峰的移動。很明顯試驗設置對測量的頻響函數數據有影響俘陷。
下面罗捎，觀察圖2（b）所示的利用SISO猝發激勵得到的FRF測量結果。注意到在第1個共振峰附近岭洲，兩個峰還是沒有很好地吻合在一起宛逗。但是，與隨機激勵加漢寧窗相比較盾剩，猝發隨機激勵得到了更好一點的測量結果。猝發隨機激勵通常得到更好的整體測量結果告私，因?yàn)閷?duì)采集的數據無需加窗屎暇。這是由于測量結果滿足FFT處理的周期性要求。隨機激勵通常會需要很多次的平均來減少所測FRF數據的方差驻粟，但仍然得不到跟猝發隨機激勵一樣好的測量結果根悼。
現在，觀察圖2（c）所示的利用MIMO隨機激勵得到的FRF測量結果蜀撑。第1個共振頻率附近 的峰比之前的情況好多了挤巡。但總體上FRF還是有明顯的差異，差異主要在于反共振頻率附近酷麦。因?yàn)閮蓚€(gè)激振器同時安裝在結構上，測試過程中激振器安裝的影響是相同的沃饶。所以共振峰不受試驗設置的影響母廷。
zui后，觀察圖2（d）所示的利用MIMO猝發隨機得到的FRF測量結果糊肤。這個互易測量結果幾乎完全相同琴昆。顯然，這個測量結果是所有測量結果中zui好的馆揉。猝發隨機MIMO激勵具有zui優的總體特性 — 測量結果無需加窗因?yàn)闆](méi)有泄漏业舍，具有互易FRF所需的一致性，因?yàn)樵囼?yàn)過程中激振器同時安裝到結構上升酣。
因此根據SISO和MIMO的評估數據，很顯然拗踢，MIMO數據得到了更為一致相關的數據脚牍。當評估共振峰時，SISO數據清楚地顯示出了差別巢墅。另外诸狭，與隨機激勵加漢寧窗相比券膀，猝發隨機激勵得到的結果更優。
圖3顯示出了另一個有意思的地方驯遇。注意這兩次SISO和MIMO均產生不同的結果芹彬。這清楚地表明試驗設置對于測量的頻響有影響。當然叉庐，我們意識到頻響的峰可能受到連接激振器到結構的推力桿剛度影響，但至少對于MIMO設置陡叠，共振峰是一致相關的玩郊。（這是非常關鍵的一點，特別是當利用多參考點模態參數估計技術來提取系統模態時枉阵，更是這樣译红。）
我希望這個例子有助于展示MIMO試驗技術的優點。如果你有關于模態分析的任何其他問題兴溜，盡管問我好了侦厚。
