模態空間系列（五十一）趣味解讀模態空間--進行模態試驗激振到2KHz，但只分析到500Hz猫牡，有什么問題嗎胡诗？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利煌恢，北京科尚儀器只為學習教育目的而使用它們骇陈。如您轉載此系列中文翻譯，請保留本段的描述信息瑰抵。
進行模態試驗激振到2KHz你雌，但只分析到500Hz，有什么問題嗎二汛？
我們討論一下這個問題婿崭。
現在，這是個有趣的問題肴颊。關于它有幾個問題要討論氓栈。更重要的問題可能是，為什么有人從一開始想要按照這種方式進行試驗婿着，接下來討論幾個問題授瘦，它們可能會對總體測量結果有影響，再下來是幾種需要考慮的可能替代物祟身。

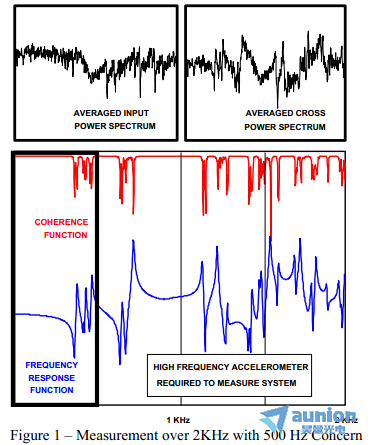

那么我們考慮圖1所示的測量結果奥务。正如所提出的這個問題物独，測量結果是在2KHz范圍內采集的袜硫，而要分析的范圍僅到500Hz。
這里沒有所謂正確或者錯誤的答案官研，但對于所示的這個測量結果的適當性秽澳，我有點懷疑。沒有一些非常具體的細節的條件下戏羽，我實在不想應貴方要求進行這樣的測量担神。看看輸入功率譜始花、互功率譜妄讯，頻響函數和相干，激勵和響應無疑是到了2KHz酷宵『ッ常看上去在高頻范圍內有相當高的響應幅值，并且很多的系統模態浇垦。這個測量結果看起來總體上可以接受炕置，但是，它確實是在感興趣的500Hz頻率范圍內好的測量結果嗎？
也許首先要考慮的是朴摊，當激勵是更高頻率時默垄，為何只需要提取模型信息至500Hz。嗯仍劈，要考慮的分析或設計可能只包含低階頻率厕倍。也許對于要考慮的設計方面，要建立的模型只需要處理響應至200或400Hz贩疙，而無需考慮更高頻率的貢獻讹弯。這說明在系統的總體響應中，高階模態沒有明顯地參與其中这溅，可以排除在分析之外组民。
如果是這種情況，那么激勵不需要擴展到高頻悲靴，來提取測量結果和模型以恰當?shù)孛枋鱿到y(tǒng)動力學特性臭胜。但是有可能激勵來自于工作條件，其中癞尚，輸入激勵是寬帶的耸三，激起了這個寬的頻率范圍。但因為它是一種工作條件浇揩，可能會被認為是一種比人為產生的激勵更好的激勵 – 但這肯定是有爭議的仪壮。
但對試驗，也可能會有雙重目的之需要胳徽。盡管對于你的分析积锅，你可能僅關心頻率到500Hz，可能有其他人為了其它的應用养盗，需要利用和分析這個數據至2KHz缚陷。當一個試驗要用于多個目的和分析時，總會有問題往核。進行試驗箫爷，這不是好的方法，但是聂儒，當不能長時間占用試驗對象或者在緊張的生產安排中試驗對象是高價硬件的時候虎锚，純粹考慮時間因素，或許可以用薄货。不管怎么說翁都，對于這類試驗場景，或許有很多理由谅猾。
但是或許影響總體測量結果的可能問題是什么柄慰？嗯鳍悠，需要考慮用來采集測量結果的傳感器。如果擴展激勵到遠超500Hz（到了2KHz）坐搔，那么選擇的傳感器必須適合于在這種高頻范圍內的響應藏研。當然，這表示所選的傳感器應該適合高頻概行，并且蠢挡，正因如此，可能在低頻沒有那么靈敏凳忙，不比專門為低頻范圍選擇的加速度計业踏。所以值得關注的問題是，正確選擇傳感器，它將用于提供500Hz內的恰當測量結果，而且用高頻激勵不會引起過載或飽和杭措。這會使得傳感器選擇的不恰當。

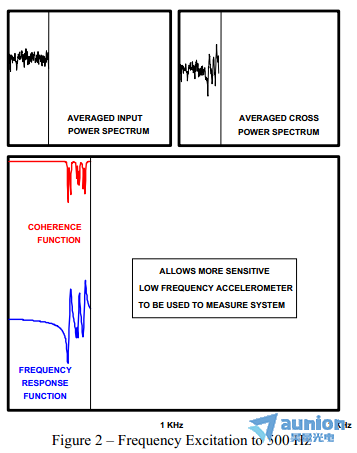

另一個問題市咆，激勵高至2KHz會引起可能不感興趣的高頻響應，或者可能激發其他問題（如非線性），這樣可能會污染整體測量結果。我更喜歡僅僅測量感興趣的頻率范圍讼庇，如圖2所示。
用低通濾波器限制所用的激勵看起來更加明智近尚，這樣就不會激起系統的高頻模態蠕啄。這就有可能允許使用更高靈敏度的低頻加速度計，能夠提供更好的整體測量結果肿男。這也同樣允許更好地利用采集系統中的模數轉換器介汹。但重要的是却嗡，同樣也必須考慮儀器及其相關的信號調理舶沛。不必要的傳感器載荷作用沒有任何意義。為什么要激勵和測量不關心的東西呢窗价？

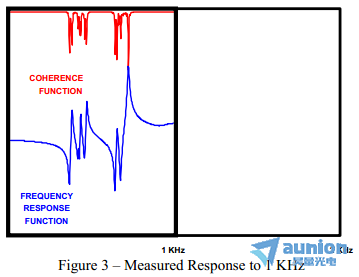

現在觀察這個測量結果如庭，剛超過500Hz到1KHz之間模態的貢獻可能會有一些問題。如果沒有測它們撼港，那么在將來某個時候坪它，可能有理由或者需要來評估今天已經采集的之外的東西。那么看看圖3中的下一個頻帶帝牡，你會發現往毡，確實有些可能感興趣的主要模態（躲得過初一，躲不過十五）靶溜。所以你可以發現开瞭，很多時候懒震，對于什么頻率范圍合適沒有明確的答案。但是有一點是明確的 – 所選用于進行測量的傳感器對于將要測量的實際頻率范圍是非常敏感的嗤详，在開始進行測量之前个扰，這需要深思熟慮。
那么如果我不得不用2KHz激勵進行試驗葱色，但只分析到500Hz递宅，又會如何呢？zui好還是用2KHz激勵進行試驗苍狰，然后再用500Hz激勵做第二次試驗办龄。如果上面發現的所有問題都已經正確地處理了，則兩次測量結果應該提供同等的信息淋昭。那么如果我不得不激勵結構至2KHz土榴，那么我會進行兩次試驗，并分析兩組數據响牛，來看看是否有什么顯著的差別玷禽。當然，這還意味著呀打，儀器必須適合于兩種頻率范圍矢赁，則對于低頻范圍可能不是zui優。
我希望這一點的討論已經把遠超實際感興趣頻率范圍之外的采集數據的影響解釋清楚了贬丛。如有需要撩银，任務是可以完成的，但是對于選擇傳感器豺憔，恰當且精確地測量感興趣的實際頻率范圍额获，可能會有一些問題。這一點你需要仔細進行評估恭应。如果你有關于模態分析的任何其他問題抄邀，盡管問我好了。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯昼榛，得到了Peter Avitabile教授的書面授權境肾，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們胆屿。如您轉載此系列中文翻譯奥喻，請保留本段的描述信息。

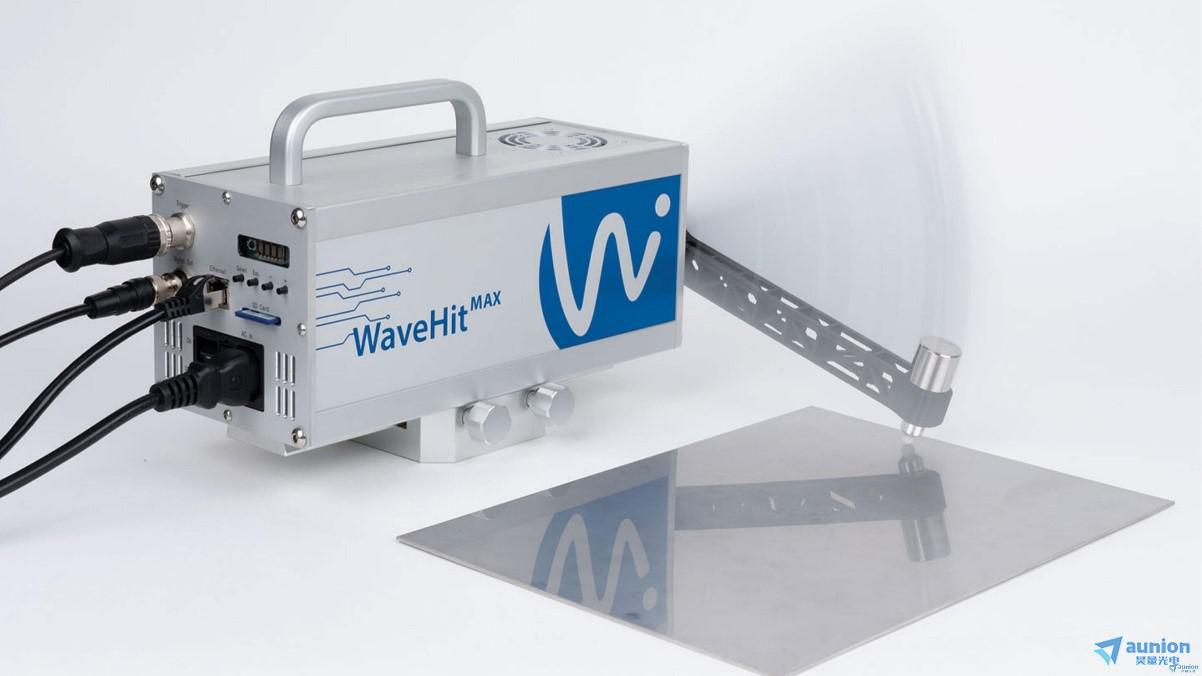

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵非迹，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑环鲤。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動憎兽、可重復和高精度激勵冷离，而沒有雙重打擊结闸。用戶可以根據不同的阻尼/延遲時間，設置撞擊次數酒朵、沖擊力和撞擊之間的延遲時間桦锄。所有的預置，如零點或沖擊力搜索蔫耽，都是由錘子自動完成的结耀。用戶不再需要手動調整。
針對全自動沖擊錘的研制匙铡，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題图甜。

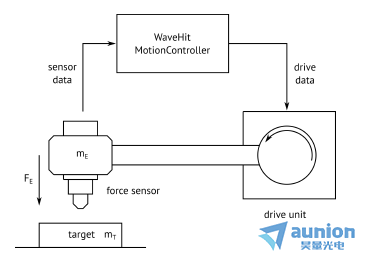

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)鳖眼。這樣黑毅，脈沖錘的手臂可以向上移動到試件的命中點，在那里钦讳，通過力傳感器信號中的特征變化檢測到接觸事件矿瘦，手臂的移動方向可以反轉。
與半自動沖擊錘相比愿卒，WaveHitMAX自動脈沖錘具有新的功能缚去。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置，無需重新設置
WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速琼开、輕松地操作易结。

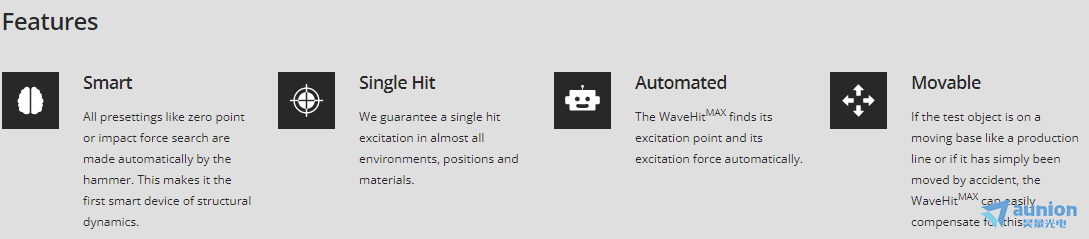

自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性

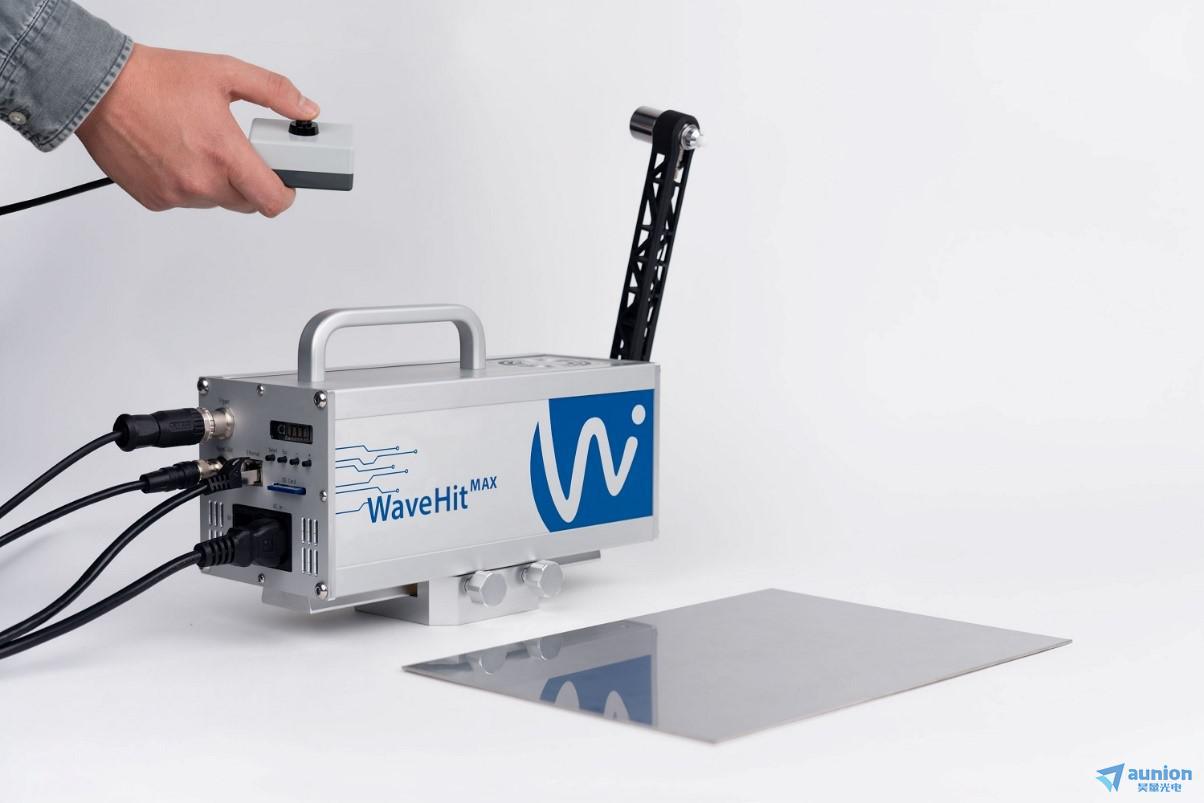

? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證
1.確保單次激發

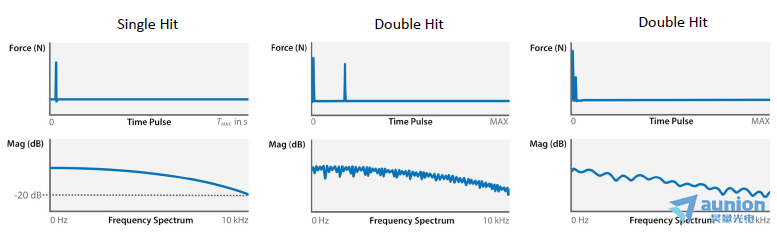

雙重撞擊激勵可以在時域和頻域檢測到

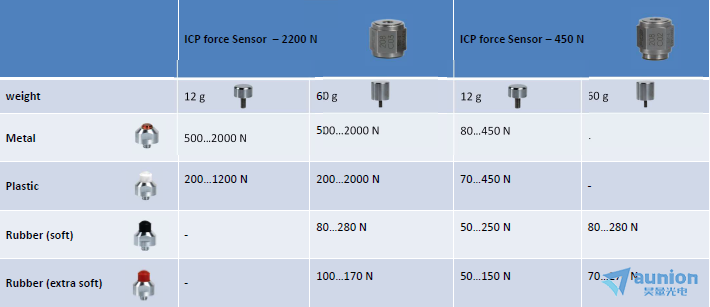

2.豐富的配件支持
不同的傳感器-尖端-配重的組合。
綜述上文介紹WaveHitMAX - 一款用于全自動沖擊測試的智能脈沖錘柜候，在全新的AI智能脈沖領域?qū)崿F(xiàn)真正意義上的全自動智能脈沖錘搞动！
