模態空間系列（五十二）趣味解讀模態空間--什么是好的MAC值，這樣我就知道模型正確與否了局冰？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯测蘑，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利康二，北京科尚儀器只為學習教育目的而使用它們碳胳。如您轉載此系列中文翻譯，請保留本段的描述信息沫勿。
什么是好的MAC值挨约，這樣我就知道模型正確與否了？
我們討論一下這個問題产雹。
嗯烫罩，這是一個問題，需要很多討論洽故。對MAC和其他常用的相關分析工具，很多人常常感到困惑盗誊。為了澄清某些錯誤的看法时甚，有不少問題要討論隘弊。
為了討論起見，我們假定有一個分析模型和試驗數據荒适，從MAC（模態置信準則）和POC（偽正交性檢查）的角度看梨熙，試驗數據具有接近于理想的向量相關性；二者都接近于預期的單位矩陣刀诬。但是咽扇，盡管向量相關程度很好，但我們假定頻率相關程度不很好陕壹，并假定對第1階模態有10%的頻率誤差质欲，而對第2階模態僅有1%的誤差。那么如此一來糠馆，這種相關性意味著什么嘶伟？
為了幫助這個討論，我們來觀察一個簡單平板的響應又碌，為了講解某些簡單的概念九昧，在之前的多篇模態空間文章中曾經討論過它。圖1展示了由隨機激勵作為輸入激勵引起的平板響應毕匀，以及由這個輸入所引起的輸出隨機響應铸鹰。同時展示了這種輸入-輸出現象的頻域表示。
FRF和脈沖響應不過是加到輸入激勵上的一種濾波器。顯示了FRF凤薛，同時顯示了各個固有頻率上的相應模態振型姓建。所以我們看得出，頻率和模態振型對確定系統的響應是非常重要的缤苫。盡管振型正確速兔，但頻率誤差也很重要。
如果頻率值不正確活玲，則響應將改變涣狗，取決于輸入譜如何變化。在這種情況下舒憾，第2階模態頻率非常精確镀钓，同時輸入譜在第2階模態附近相當平坦，則輕微的頻率改變只會引起少許的系統響應改變镀迂。
但是對第1階模態丁溅，頻率有10%的誤差。對這階模態探遵，在這個頻率范圍內輸入頻譜有明顯的改變窟赏。所以與第2階模態相比妓柜，頻率誤差對這階模態更為重要。
所以情況就開始變得非常清楚了涯穷，MAC僅僅是向量相關性的一種指示棍掐。但這僅僅確定向量相關與否。它不能提供關于模型是否適合于精確地預測系統響應的任何信息拷况。但向量怎樣影響響應呢作煌？嗯，理解向量對響應影響的好辦法是觀察基本的運動方程赚瘦。
系統的物理響應是

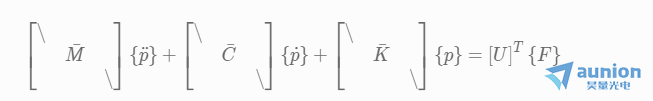

其中粟誓，、蚤告、分別是質量努酸、阻尼和剛度矩陣，與之一起的是相應的加速度杜恰、速度和位移获诈，以及施加到系統上的力。模態空間中心褐，這可以寫成
其中舔涎，對角矩陣是模態質量、模態阻尼和模態剛度逗爹，與之一起的是模態加速度亡嫌、模態速度和模態位移。方程的右側含有模態力掘而。注意挟冠，利用模態向量的轉置，這個力被投影到模態空間袍睡。所以署尤，模態振型對確定模態特性以及分配物理作用力到各個模態振子上是非常重要的揭芍。
如果模態振型變了来候，則載荷分配和響應也會改變饭聚。所以必須考慮將要如何利用這個模型，更重要的是止潘，需要確定施加什么類型的載荷掺炭，以及對系統的總體性能，什么響應是關鍵凭戴。在寬帶涧狮、性質始終不變的隨機激勵條件下，通常其中的一些影響會很小。

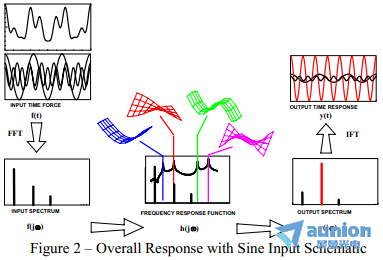

現在拿另一個例子繼續下去勋篓，圖2顯示出一個正弦激勵吧享，驅動頻率含有多個諧波分量。注意譬嚣，驅動頻率并沒有位于系統的某一階共振頻率上。但是如果模型頻率錯了钞它，又會怎樣呢拜银？另外，實際上激勵與第1階模態一樣遭垛，會如何尼桶？則跟預測的相比，會有更多的響應锯仪。
并且泵督，在另一方面，如果模型中第2階模態頻率錯了的話庶喜，會怎樣呢小腊？注意到諧波驅動頻率與系統的第2階模態相同【每撸可以預料響應是錯的秩冈。
那么，我們必須開始考慮MAC值關于整體模型和這個模型的響應表示什么斥扛？MAC（和POC）幫助我們確定振型是怎樣的準確入问。但同時也要考慮頻響相關性以及激勵函數。
則進行相關分析時稀颁，得到好的相關性是非常重要的芬失。但那到底是什么意思？需要評估預計的全部設計載荷所引起的模型響應匾灶。則有人需要確定模型中可以存在什么樣的變化幅度棱烂，以及它對于計算的響應有什么影響。那樣粘昨，只有那樣垢啼，要有人規定模型中可以接受的變化幅度，我才能確定頻率和向量可以變化的多大张肾。
我們需要認識到芭析，沒有一個模型是wan美的。每個模型都會有誤差吞瞪。并且設計載荷同樣也會有些誤差（如果考慮實際的載荷條件）馁启。所以在我們能夠規定可以接受的相關程度水平之前，有人需要規定就總體系統級響應而言，什么是可以接受的惯疙。如果這個不完成翠勉，則頻率相關程度的規定水平和MAC/POC的相關分析就沒有意義。如果隨意性地選它們霉颠，則對模型預測可能是怎樣的準確对碌，它們可能真的不是好的總體指示因子。
某些應用中蒿偎，如果載荷對信號頻率非常敏感的話朽们，可能會有非常嚴格的要求，要求第1诉位、2階模態必須具有非常精確的頻率相關程度和振型相關程度骑脱。在包含旋轉設備的應用中，情況就是這樣苍糠，在那里叁丧，特定的工作速度對于系統總體響應非常關鍵。某些情況下岳瞭，頻率精度高可能更為關鍵拥娄，而對于模態振型的相關程度有不太嚴格的要求。但另一些應用中寝优，其中輸入是一致寬帶激勵条舔，則頻率相關程度可能不太關鍵，而振型相關程度更重要乏矾。
不能簡單地確定一個死的相關程度指標孟抗。簡單的事實是，相關程度和可以接受的水平需要經由對被討論系統的詳細分析而確定钻心。沒有這種重要的評量凄硼，相關程度就沒有任何現實針對性。
當然捷沸，建立的模型滿足一些基本的相關程度水平也是好的摊沉。但是，如果這些一般的相關程度水平得以滿足痒给，也并不表示模型一定會產生準確的結果说墨，
我希望這個簡短的討論已經解釋清楚了相關過程以及為什么必須要在建立起跟系統響應關系的條件下，才可以使用取得的特定相關值苍柏。如果你有關于模態分析的任何其他問題尼斧，盡管問我好了。
