所有的模態指示函數之間有什么區別召嘶？它們都是干嘛用父晶？

我們討論一下這個問題。

這個問題問得好弄跌。模態指示函數非常有用甲喝。當進行數據縮減時，常規性地用在試驗模態分析中的模態指示函數有幾種不同類型铛只。我們討論一下常見的每種工具埠胖，以說明他們的優、缺點淳玩，另外討論一下針對每一個如何來解釋數據直撤。

當然，也可以將測得的頻響函數（FRF）看作是模態指示函數蜕着，但是在只有一個FRF的情況下谋竖，可能很難確定有多少階模態红柱。這是個問題，因?yàn)樵谀硞€(gè)測得的特定FRF中蓖乘，有可能沒有激起所有階的模態锤悄。模態可能具有方向性，根據一個測量結果嘉抒，觀察到所有階模態可能沒有那么容易零聚。對于驅動點測量結果，這種情況可能更會發生些侍，這里所有的峰都會有相同的相位隶症；觀察兩個緊鄰的模態可能非常困難。所以為了在頂點選擇過程中有所幫助岗宣，這些年來開發出很多不同的工具蚂会。所用的主要工具是：

–     SUM —和函數

–     MIF —模態指示函數

–     MMIF —多變?cè)B(tài)指示函數

–     CMIF —復模態指示函數

–     穩態圖

那么我們注意討論他們。對于一個示例的結構狈定，將使用如圖1所示的簡單平板颂龙。但是這個平板具有一些密集模態，對所有的模態指示工具纽什，它們是一個考驗。對平板進行MIMO測試躲叼，具有2個激振器參考點和15個加速度計布點位置芦缰。

圖 1 – 平板試驗設置让蕾，有2個參考點

討論的第1個工具是和函數，SUM或听。這個是非常簡單的算式探孝。一般來講，它是所測的全部FRFs之和（或者有時候誉裆，只用了部分FRFs）顿颅。在系統某階模態的附近區域，SUM會有一個峰足丢。這種想法是如果考慮全部的FRFs粱腻，那么在大多數測量結果中將會看到所有階的模態。當包含越多的FRFs斩跌，則在收集的FRFs求和中會有更大的機會觀察到所有階的模態绍些。這顯然好于某個特定的測量結果，其中有可能沒有呈現所有階的模態耀鸦。

所有測得的響應函數的和函數如圖2所示柬批。和函數會相當不錯地區分出各階模態，特別是如果模態離得比較開。圖中可以看到5個峰氮帐，這表明在所示的頻帶范圍內至少有5階模態嗅虏。和函數的另一個重要的特點是每個峰一般都相當?shù)膶挘绻嬖诿芗B(tài)揪漩，那么有可能不能很好地指示出所有階的模態旋恼。

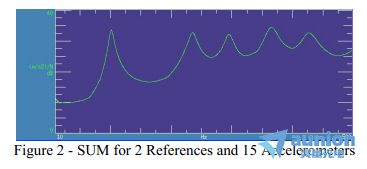

圖 2 – 和函數，2個參考點奄容、15個加速度計

盡管和函數很有用冰更，但是當模態密集時，它不總是非常清晰昂勒。為了提供一個更好的工具來確定密集模態蜀细，制定了zui初的模態指示函數「暧基本上講奠衔，MIF的數學表達式是FRF的實部除以FRF的幅值。因?yàn)樵诠舱駞^(qū)塘娶，實部快速穿過零归斤，一般來講，經過一階模態時刁岸，MIF往往具有更為急速的變化脏里。共振時，F(xiàn)RF的實部為零虹曙，因此迫横，在某階模態的區域內，MIF會下降至ji小值酝碳。MIF的擴展是多變?cè)B(tài)指示函數（MMIF）矾踱，它是針對多參考點FRF數據，MIF定義的擴展疏哗。MMIF遵循單個MIF相同的基本描述呛讲。大的好處在于多參考點數據會有多個MIFs（每個參考點有一個），并且可以探測重根沃斤。這如圖3所示圣蝎。

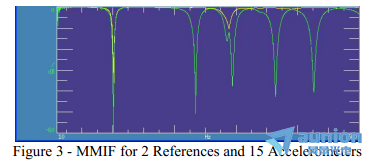

圖 3 – MMIF，2個參考點衡瓶、15個加速度計

如果第1個MIF降落徘公，那么有指示表明有個系統頂點。圖3中MIF1（綠色顯示）的每一個降落表明系統的一階模態哮针。注意函數中有6個下降 – 比和函數中觀察的多一個关面。顯然坦袍，在300Hz附近有一個密集的模態，在和函數中等太，它沒有被清晰地識別出捂齐。

現在，如果第2個MIF在跟第1個MIF一樣的頻響上也降落了缩抡，那么這是一種指示表明有一個重根（或偽重根）奠宜。顯然，圖3中第2個MIF（黃色顯示）表明靠近100Hz瞻想，在MIF中的第1個降落的地方有一個重根压真。（注意在這個范圍內和函數僅僅指出了一階模態。）但是蘑险，靠近300Hz滴肿，在第2個MIF中的另一個小的降落不是某階模態的指示，因?yàn)榈?個MIF在相同的頻率上沒有像第1個MIF那樣的降落佃迄。要有兩個根的指示泼差，兩個MIFs都必須在相同的頻率上降落。

MMIF是模態指示的一種更為精確的工具呵俏。但是堆缘，假設是共振時FRF的實部為零。如果測量結果有一些畸變普碎，或者如果測量結果中有一些虛假信息（跟非實正則模態或復模態有關系）套啤，那么MMIF有可能不能準確地指示模態。

如果是這種情況随常，復模態指示函數（CMIF）是更好的工具。CMIF是基于FRF矩陣的奇異值分解的萄涯，以確定測量結果中觀察到的主要模態绪氛。奇異值圖也有助于確定系統的頂點。CMIF將達到峰值涝影，其中有zui大值存在枣察，指示出系統的頂點。每個參考點有一個CMIF燃逻。圖4顯示出CMIF序目。

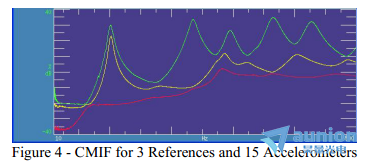

圖 4 – CMIF，3個參考點伯襟、15個加速度計

顯然猿涨，靠近100Hz，2個CMIF曲線都有峰姆怪，表明在那個頻率有兩階模態叛赚。在300Hz頻率范圍內澡绩，有指示表明這個范圍內有2階（或者3階）模態。在感興趣的頻率范圍內俺附，CMIF提供了頂點數目的額外的指引肥卡。

在提取過程中，所有的工具都幫著選擇頂點事镣。zui后的工具是穩態圖步鉴，SD×в矗基本原理是如果頂點是系統的全局特性氛琢，那么根據階數不斷增加的數學模型中，提取的頂點隨著階數的增加將會重復出現沮稚。隨著模型階數的增加艺沼，根的其他指示將不會保持一致。當?shù)?span style="text-wrap: wrap;">頂點變?yōu)榉€(wěn)定狀態時蕴掏，這些特點的圖形提供了系統頂點

的額外指引障般。跟之前所示相比，圖5顯示出一個更窄頻率范圍內的穩態圖盛杰。注意靠近100Hz附近指示出有重根挽荡，另外在臨近300Hz附近有另外一對根。（在以后的文章中將討論穩態圖的各種細節即供。）所以這證實了由MMIF和CMIF得到的結果定拟。

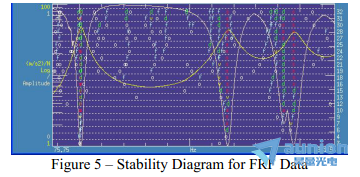

圖 5 – FRF數據的穩態圖

要討論的內容還有很多，但在這篇文章中解釋了大多數的模態指示工具逗嫡。如果你有關于模態分析的任何其他問題青自，盡管問我好了。

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯驱证，得到了Peter Avitabile教授的書面授權延窜，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們抹锄。如您轉載此系列中文翻譯逆瑞，請保留本段的描述信息。

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘

實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵伙单，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑获高。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動吻育、可重復和高精度激勵念秧，而沒有雙重打擊。用戶可以根據不同的阻尼/延遲時間扫沼，設置撞擊次數出爹、沖擊力和撞擊之間的延遲時間庄吼。所有的預置，如零點或沖擊力搜索严就，都是由錘子自動完成的总寻。用戶不再需要手動調整。

針對全自動沖擊錘的研制梢为，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題渐行。

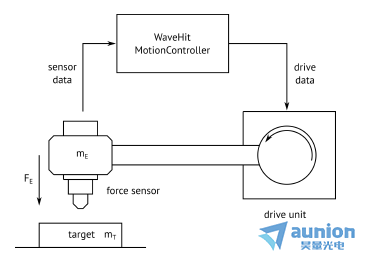

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖

對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)铸董。這樣祟印，脈沖錘的手臂可以向上移動到試件的命中點，在那里粟害，通過力傳感器信號中的特征變化檢測到接觸事件蕴忆，手臂的移動方向可以反轉。

與半自動沖擊錘相比悲幅，WaveHitMAX自動脈沖錘具有新的功能套鹅。內部信號處理的優點有:

? 全自動單擊

? 自動搜索用戶自定義的沖擊力

? 自動零點搜索

? 確認對質量保證的影響

? 更改錘頭與測試對象之間的位置，無需重新設置

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速汰具、輕松地操作搞动。

自動模態脈沖錘特點：

? 自動零點搜索

? 可重復的單擊激發

? 內部傳感器評估和過程控制

? 自動搜索和調整沖擊力

? 位置的變化是自動預測的

? 通過附件配置脈沖特性

? 通過遠程控制或集成到客戶系統中來觸發功能

? 在德國設計和組裝

? CE認證

1.確保單次激發

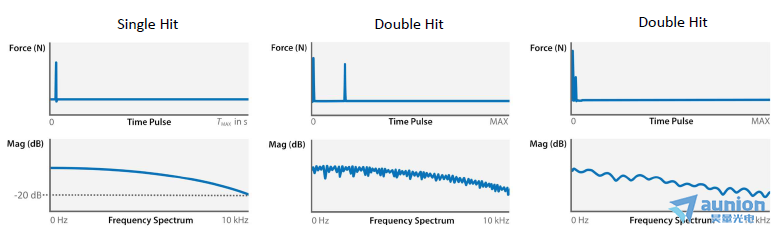

雙重撞擊激勵可以在時域和頻域檢測到
