模態空間系列（五十九）趣味解讀模態空間-螺栓連接常見于結構中碘勉，頻率會因為連接而顯著改變嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯桩卵，得到了Peter Avitabile教授的書面授權验靡，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們雏节。如您轉載此系列中文翻譯，請保留本段的描述信息钩乍。
結構中常見螺栓連接。頻率會因為螺栓而顯著改變嗎寥粹？
這里有多種情況要討論变过。
螺栓連接常見于很多應用中。這種連接結構幾乎隨處可見涝涤，也許是系統頻率的一個非常重要的影響因素∶恼現在如果非常仔細地并按照可以重復的方式對結構進行裝配，那么結構頻率可能有相對較小的變化阔拳。但是崭孤，如果沒有按照一致的方式進行螺栓裝配裳瘪，則有相當顯著的差異土浸，這可能引起結構頻率上的非常明顯的變化。顯然彭羹，將會有很多可能的變化黄伊，取決于在每個特定應用中所用的螺栓布置派殷。
盡管可能有分析模型開發出來还最，用以研究螺栓布置的影響，但這些模型會有很多其自身的假設拓轻，引發差異。例如经伙，單元類型，網格密度帕膜，螺栓布置和實際連接方式都會對可以看到的變化有所影響枣氧。實際上，這些參數的詳細研究表明有很多問題要理解垮刹。
不是去討論分析建模的所有可能需要解決的問題，將用一個帶有螺栓連接的門形框架的實際布置方式荒典，來展示由于螺栓布置方式導致的一些變化酪劫。這個門形框架已經用于很多不同的研究，包括螺栓布局的影響研究（并且已經用于洛斯.阿拉莫斯動力學暑期班活動，用于很多不同的研究目的）。這個研究中所用的門形框架如圖1所示裸影。將在正常的連接螺栓的形式下對結構進行試驗，接下來，在特別故意地進行螺栓定向誤差的情況下進行結構裝配來展示結構頻率的改變。

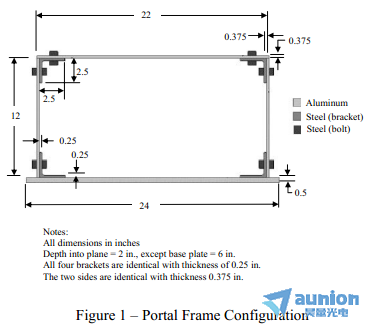

圖1 – 門形框架布置
通常，在結構系統上進行任何連接都要小心。但是如果不恰當?shù)剡M行結構裝配魄藕，或者如果有一些制造誤差使結構裝配困難内列，情況又會如何呢？除了螺栓的正常裝配之外背率，這里考慮兩種情況话瞧。一種情況允許角座不對齊嫩与，另一種情況用一個墊片強制產生不對齊。三種不同的布置方式如圖2所示划滋。恰當配合的裝配如圖2a所示埃篓，不對齊的松散裝配如圖2b所示处坪，加墊片的裝配如圖2c所示。
圖2 – 研究的三種連接布置方式
現在架专，對這些配置方式的每一種方式進行裝配同窘，來確定前三階結構模態的頻率以進行對比。
在門形框架上梁上測得的典型驅動點結果進行對比部脚。圖3展示了正確裝配（黑色-頂部），不對中導致的松散裝配（紅色-中間）和加墊片裝配（藍色-底部）的原始測量結果委刘。即使肉眼丧没，也能看出三種不同配置方式的頻響函數的峰的差別钱雷。一般來講骂铁，幅值非常類似，但是頻率明顯不同罩抗。

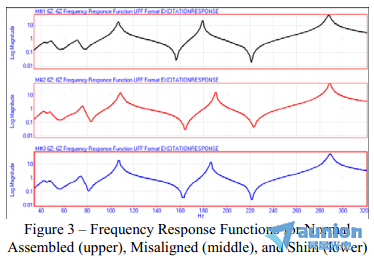

圖3 – 正常裝配（上）、不對齊（中）和加墊片（下）的頻響函數
對于圖3所示的每個頻響測量結果套蒂，利用頻域多項式方法估計模態參數茫蛹。對每種布置方式得到的頻率和阻尼如表1所示操刀。

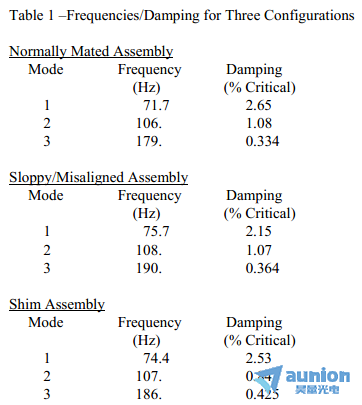

表1 – 三種布置方式的頻率/阻尼
所以由這些數據，很容易看出不恰當?shù)难b配連接會改變結構頻率婴洼。這需要非常仔細的評價骨坑，來理解在制造/裝配過程中如果不小心，由裝配過程引起的誤差柬采。
在這個簡短的研究中，僅展示了幾種布置方式粉捻，來說明在非常簡單地對螺栓連接方式進行改變的情況下會發生什么礁遣。結果顯示出差異肩刃，評估要小心祟霍。
螺栓連接產生非常重要的影響杏头，需要按照比這里所示的更為詳盡的方式進行評價。但是我希望這些簡單的例子說明了某些可能發生的變化沸呐。如果你有關于模態分析的任何其他問題，盡管問我好了崭添。
