模態空間系列（五十八）趣味解讀模態空間 – 穩態圖具有MMF或CMIF沒有指示出的頂點。它們真的是模態嗎今穿？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯缤灵，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利蓝晒，北京科尚儀器只為學習教育目的而使用它們腮出。如您轉載此系列中文翻譯，請保留本段的描述信息芝薇。
穩態圖具有MMF或CMIF沒有指示出的頂點胚嘲。它們真的是模態嗎？
這里有些概念很重要洛二，要討論馋劈。
現在這是一個非常有可能發生的問題，為了識別出在這種情況下發生了什么晾嘶，需要進行些討論妓雾。這個問題我們之前討論過，那時問題是關于沒有測量結構的重要部分垒迂。但是在這個例子中械姻，我們將要看到即使我們正確地進行測量，也是還有些事項必須講明白机断。
對于這個例子楷拳，為了說明某些可能的情形绣夺，我將會使用之前用過的相同的平板結構，它有兩階密集的模態欢揖。我們近來剛剛討論了所有的模態指示工具陶耍，那么應該理解它們的用途了。為了說明某些觀點浸颓，將用幾種不同的參考點來評價這個平板物臂。
第1種情況，為了說明感興趣的模態产上，將用更多的參考點棵磷，比需要的還多，來評價這個平板晋涣。板上將用三個參考點仪媒，如圖1所示。
圖 1 – 平板谢鹊，用3個參考點識別
作為參考算吩，在圖2中，顯示了一個典型的和函數區域（上部）和三個驅動點頻響（下部）〉瓒螅現在利用這三個參考點偎巢，MMIF和CMIF二者都表明靠近100Hz的第1個頻率上有2階密集的模態，如圖3所示兼耀；僅顯示了CMIF压昼。

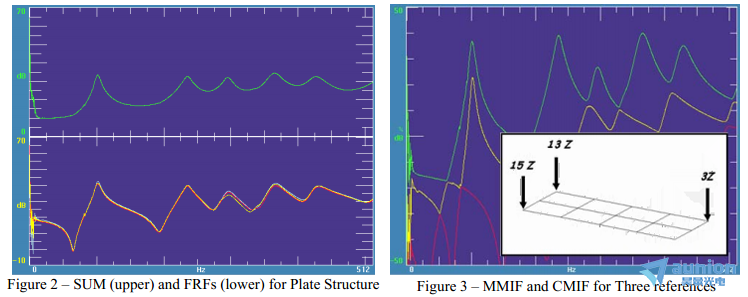

圖 2 – 板結構的SUM和函數（上部）、FRFs（下部）
穩態圖非常清楚地表明在那個頻率范圍內有兩階模態存在瘤运，如圖4所示窍霞。

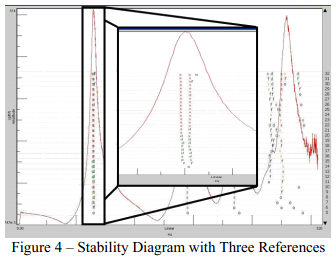

圖 4 – 三個參考點下的穩態圖
跟這個頻率范圍相對應的模態振型是彎曲和扭轉，如圖5所示拯坟。這兩階模態幾乎在同一個頻率上發生但金，盡管不是理想的重根，它們確實靠得那樣的近郁季，所以稱它們?yōu)椤皞沃馗薄?/p>

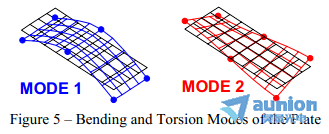

圖 5 – 板的彎曲和扭轉模態
現在冷溃，只利用原始的三個參考點中的兩個參考點的不同組合的情況下，圖6顯示出CMIF梦裂。注意圖6a和6b中的彼此相鄰的兩個參考點在那個頻率范圍內指出了2階模態似枕，但是圖6c中在相對角上的兩個參考點卻沒有指示出來。（為了簡單起見塞琼，僅顯示了CMIF，但沒有顯示的MMIF也證實了相同的結果禁舷，跟CMIF所見的一樣彪杉。）另外注意到毅往，用圖6所示的任何兩個參考點，穩態圖基本上跟圖4中的一樣派近。）
那么為什么會發生這種情況攀唯？為什么MMIF和CMIF沒有在所有的時候都清楚地指示出模態？為了回答這個問題渴丸，必須討論相對于參考點位置的結構模態振型侯嘀。
考慮圖6a中的參考點。注意對彎曲模態谱轨，板的這兩個角都具有負的振型值戒幔，而扭轉模態具有負和正的振型值。對圖6b中的參考點土童，情況也是這樣诗茎。但是當觀察圖6c中的參考點位置時，卻發生了不一樣的情況献汗。

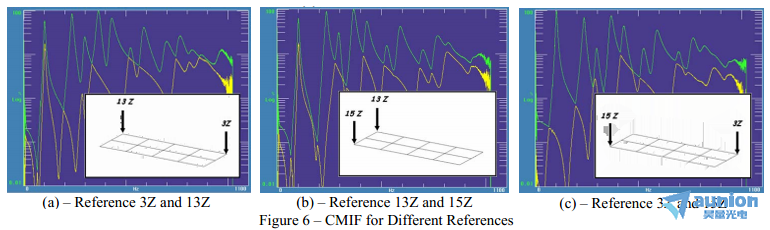

圖 6 – 不同參考點的CMIF
在這種情況下敢订，第階模態的振型具有相同的符號和方向 – 而第2階模態的振型同樣也具有相同的符號和方向。不管它們是正的還是負的罢吃，都無關緊要楚午。重要的是測點具有相同的相位。從圖6c中的參考點位置尿招，無法區分模態1和模態2之間的差別矾柜。但是圖6a和6b中的參考點可以區分模態振型上的差別，是由于這些參考點上的相位信息泊业。
所以為了確定偽重根把沼，在結構上有2個參考點是不夠的。為了區分模態吁伺，根據參考點的位置饮睬，參考點必須提供系統模態的獨立的顯示方式。但是穩態圖仍然能夠確定在那個頻率上有2個根這件事實篮奄。所以根據這個例子捆愁，在穩態圖中有多個根在MMIF和CMIF上可能是看不到的。
如果你有關于模態分析的任何其他問題窟却，盡管問我好了昼丑。
