拉曼光譜(RS)是基于C.V.拉曼發明的非彈性散射概念，提供指紋振動信息和可靠的物質鑒別技術谐丢。與基于吸收的紅外光譜相比爽航，RS依賴于散射，為儀器設計和樣品處理提供了相當大的靈活性乾忱。隨著新一代激光器和光學元件的出現讥珍，目前甚至可以通過手持和電池操作系統獲得拉曼光譜，這提高了應用的潛力窄瘟。
如何快速制造教學用低成本拉曼光譜儀
激發光源
激發源的技術指標衷佃，如波長、線寬(單色性)蹄葱、光功率等氏义，是獲得高質量拉曼光譜的關鍵匿值。通常采幌，拉曼光譜出現在激發波長(Stokes)以上和(反Stokes)以下的約10 ~ 200 nm起宽。拉曼散射效率與激發波長的四次方成反比遮斥。因此，較低激發波長(UV和可見光)的激光器比紅外光源產生更好的拉曼信號克婶。我們使用了一種低成本和易于獲得的綠色(~ 532 nm)激光筆，二極管泵浦固態激光器(DPSS)作為激發源情萤。內置的Nd:YAG和KTP晶體將激光二極管的主發射波長808 nm先轉換為1064 nm再轉換為532 nm萝风。有利的是，該激光筆帶有必要的電子驅動電路紫岩、被動散熱裝置和準直透鏡組件，無需額外的組件睬塌。激光束直徑為~ 2.5 mm泉蝌，光輸出功率為~ 70 mW，足以產生容易被探測到的拉曼散射光子揩晴。測量的光譜剖面顯示勋陪，中心波長和半高寬分別為531.8 nm和0.78 nm。
由此估計硫兰，較小可達到的拉曼光譜分辨率范圍為20 ~ 28 cm?1诅愚。對應于300 ~ 3000 cm - 1的拉曼位移，Stokes線將落在540 ~ 630 nm的范圍內劫映，典型的硅探測器在這個范圍內表現出較高的效率违孝。這些因素使得低成本的ccd探測器能夠很容易地探測到拉曼散射光子。另外泳赋，人們也可以使用商業上可用的激光二極管雌桑，如Thorlabs DJ532-40，它也基于相同的原理工作祖今。
由于以下原因校坑，在激光器內部由二極管產生的發射剖面中存在額外減弱的強度808 nm線，不影響測量:
(i)其強度幾乎比532 nm弱25倍千诬。
(ii)與532 nm相比耍目，808 nm發射光譜紅移了276 nm徐绑，因此散射截面弱了100倍邪驮。
(iii)它的斯托克斯線出現在光譜儀的敏感區域之外。
(iv)它的反斯托克斯線出現在波長范圍650 - 795 nm傲茄，超出感興趣的區域耕捞。
探測光學
探頭光學的主要配置是傳輸衔掸、90°、后向散射和空間偏移俺抽。第三種是較簡單的敞映，因為它很容易設置較小的組件和對齊。主要考慮:(i)較大限度地提高弱拉曼輻射的收集效率;(ii)阻止強瑞利輻射進入探測單元磷斧。這些目標是通過聚焦透鏡振愿、分束器和長通濾波器實現的。

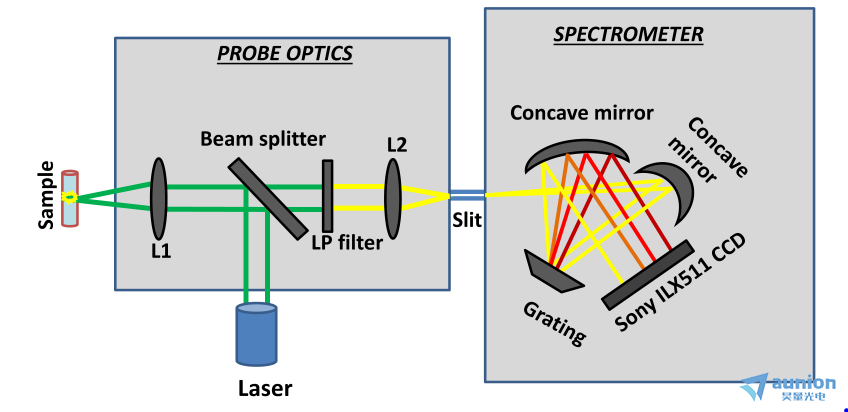

來自激光二極管的準直光通過分束器和聚焦透鏡(L1)定向到樣品弛饭。分束器的作用是將激發光路與收集光路分開冕末。我們沒有使用專門設計的分束器侣颂，而是使用了一塊正方形的顯微鏡切片(25 mm × 25 mm × 1 mm)档桃，當與激發光路保持45°時，反射/透射比為30:70憔晒。后向散射輻射由同一個透鏡(L1)收集藻肄，該光束的一部分直接通過分束器，通過第②聚焦透鏡(L2)聚焦在分光光度計的入口狹縫上拒担。瑞利散射光被擋住了嘹屯，在分束器和L2透鏡之間使用截止波長為550 nm的長通濾波器。
探測器
使用的探測器是Science-Surplus制造的从撼，光譜范圍為450 - 700 nm州弟。然而，目前的設計并不限制閱讀器使用任何其他商業可用或內部制造的光譜儀低零。Science-Surplus光譜儀主要由一個50 μm的入口狹縫、凹面鏡作為聚焦元件掏婶、一個1800線/毫米的衍射光柵和一個索尼ILX511線性硅CCD探測器組成浙滤。光譜儀的分辨率為~ 1 nm，在532 nm激發下气堕，較大可達到的拉曼光譜分辨率在100 cm?1時為~ 35 cm?1纺腊，在3000cm?1時為~ 25 cm?1。光譜儀在工廠進行了預校準茎芭，軟件模塊內置了拉曼位移模式下的光譜記錄功能揖膜。另外，
光譜儀也可以單獨校準梅桩，然而幾乎沒有什么不同壹粟。
