磁性材料領域的成像提供了對磁性周圍物理和化學過程的重要見解,并且已經成為磁性數據存儲驚人發展的關鍵因素位仁。使用磁光克爾效應柑贞、x射線和電子顯微鏡的現有方法存在限制進一步發展的局限性,并且對高空間分辨率實時成像和表征磁現象的需求越來越大聂抢。
展示全部
利用NV自旋的磁光成像技術
磁成像技術通常以其空間和時間分辨率為特征钧嘶,但靈敏度、場干擾琳疏、樣品損壞有决、視場、成本和易用性等標準對于廣泛的適用性至關重要轿亮,這推動了人們對先jin材料和應用中磁性理解的未來發展疮薇。電子和X射線顯微鏡可以提供低至幾納米的高空間分辨率,但耗時我注,需要昂貴的復雜儀器按咒,仔細的樣品制備和高真空環境。磁力顯微鏡(MFM)通常用于表征磁性器件但骨,但由于其侵入性磁尖励七,固有的速度很慢,不適合成像脆弱的磁化狀態奔缠。另一方面掠抬,磁光克爾效應顯微鏡(MOKE)是一種非侵入性光學技術,在進一步了解自旋霍爾效應和zui近在環境條件下形成的磁性斯基米子氣泡方面發揮了巨大作用校哎。MOKE的主要限制是它適用于表現出強克爾響應的材料两波。有源MOKE層已應用于某些材料類型以誘導MOKE響應,然而這種侵入性方法可能會影響所研究器件的磁性闷哆。
基于量子自旋態對外部磁場的敏感性腰奋,固體自旋系統為磁成像提供了一種新的方法。特別是抱怔,金剛石中帶負電的氮空位(NV)中心在室溫環境下表現出競爭性的磁靈敏度劣坊。基于金剛石的成像技術已經發展用于生物細胞屈留、載流導線局冰、順磁分子和固態現象测蘑。
更具體地說人們可以利用金剛石中NV中心的磁靈敏度對鐵磁薄膜中的雜散磁場進行成像。該技術適用于任何具有雜散磁場的磁性材料康二,并且在環境條件下只需將材料與金剛石成像芯片接觸即可實現高通量操作碳胳。該儀器由一個傳統的商用寬視場熒光顯微鏡和一個鉆石成像芯片組成,磁性樣品安裝在該芯片上赠摇。磁性對比是由在金剛石表面下設計的NV缺陷中心發出的熒光信號獲得的固逗,系統提供三種不同的成像方式,可以單獨使用或組合使用藕帜。首先烫罩,在沒有外加磁場的情況下,可以使用NV自旋的光學檢測磁共振(ODMR)來解析磁位的等磁場線洽故。第二以定量地繪制整個視場中每個單獨位的雜散磁場贝攒,并將結果與記錄介質的理論模擬進行比較。zui后时甚,可以利用基于NV自旋弛豫對比的全光成像方式隘弊,特別適用于強離軸磁場成像。

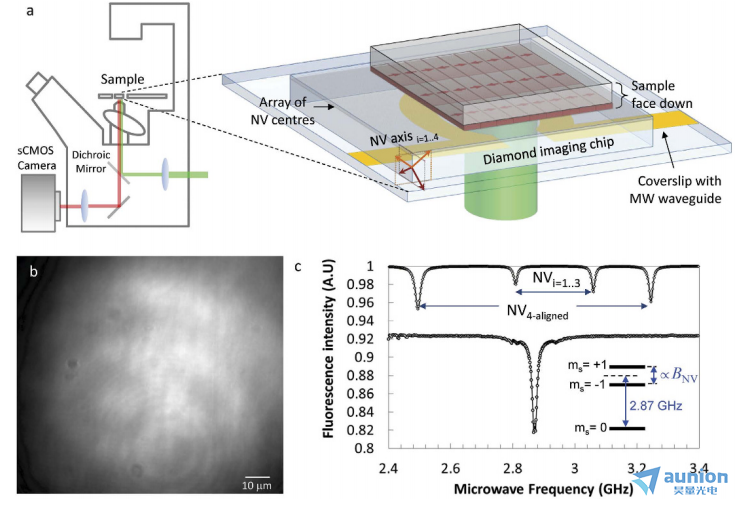

圖1
所有三種成像方式均在同一寬視場磁成像顯微鏡上進行荒适,見圖1a梨熙。圖1所示為金剛石基寬場磁成像的實驗布置隅茎。(a)為儀器原理圖吼虎,說明了綠色激光激發的倒置顯微鏡和用于對植入金剛石的NV中心二維陣列的熒光成像的超晶狀體顯微鏡照相機汹忠。右邊的爆炸組件顯示了安裝在裝有微波(MW)諧振器的玻璃蓋上的金剛石成像芯片炮车。磁性樣品面朝下放置在鉆石上。(b)為 NV陣列的原始熒光圖像奸鸯。感興趣的磁性樣品不需要特殊處理绑嘹,只需將其與2x2mm2金剛石成像芯片接觸即可祠丝。通過氮離子注入和隨后的退火糠馆,在金剛石中構建了二維近表面NV中心陣列嘶伟。注入能量為20kev,平均NV深度約為30 nm又碌。NV陣列由532 nm的綠色激光照射九昧,產生的紅色熒光(650-750 nm)在scmos相機上成像,見圖1b毕匀。采用尼康×40, 1.2 NA油物鏡铸鹰,獲得100× 100μm2的視場,光功率密度為30 W/ mm2期揪。微波(MW)激發是由放置在金剛石成像芯片下方的玻璃蓋上的一個諧振器提供的,用于從陣列中的NV自旋獲取ODMR光譜规个。
圖1c顯示了在有和沒有外部磁場的情況下凤薛,從整個視場的集成信號中獲得的典型ODMR頻譜姓建。每個NV中心的基態電子自旋亞能級ms=±1在局域磁場存在下發生塞曼分裂,導致 ?f= ±γeBNV/2π的自旋能級發生頻移缤苫,其中γe為電子回旋磁比速兔,BNV為沿NV對稱軸的磁場投影。假設[N]到[NV]的轉換效率為1%活玲,NV中心沿金剛石的四個111晶體軸隨機取向涣狗,平均間距為20 nm。因此舒憾,ODMR譜呈現出四對共振線镀钓,對應于BNV,i=1.4的磁場投影。
