氫在非透明金屬材料中的擴散運動學是氫傳感和氫存儲技術的關鍵马昙，也是一個挑戰桃犬。除了傳統的光學研究外行楞，氫吸收引起的鐵磁薄膜磁性能的可逆變化為固體中氫的可視化提供了一種新的方法攒暇，吸氫后材料的晶體結構、電子性能和磁性通常會發生變化形用。
利用磁光克爾效應可視化氫在磁膜中的擴散
大多數研究都集中在氫化引起的可逆光學和電學性質變化上证杭。氫致電阻率降低可以應用于氫傳感田度，但不能提供材料中氫含量的空間分辨率。氫引起的光學性質的變化解愤，特別是傳輸，提供了一種檢測材料中氫擴散的非侵入性方法琢歇。
大多數研究分別使用YHx和VHx的反射率和透射率變化來可視化氫擴散兰怠。然而梦鉴，研究氫在其他非透明金屬材料中的擴散動力學仍然是一個挑戰。除了已報道的光學研究外揭保，還應考慮由氫吸收和解吸引起的鐵磁薄膜磁性能的可逆變化。該方法可應用于各種氫敏磁性pd合金秸侣，盡管氫致反射率變化有限存筏，但氫致磁性變化的檢測是可行的。研究表明味榛，在退火的Pd/Co/Pd三層和[Co/ Pd]多層中椭坚，由于Pd合金的界面效應，可以觀察到氫化誘導的磁性調制善茎。這是因?yàn)殁Z是氫分子解離的高效催化劑，而且鈀氫化物的形成對能量有利频轿。富pd磁合金薄膜中還可觀察到明顯的磁調制垂涯，這表明這種材料將用于制造氣體傳感器，尤其適用于空間分辨氫擴散航邢。此外耕赘，磁光克爾效應(MOKE)源于材料的光學性質和磁性膳殷，由于具有較高的靈敏度和可行性操骡，早已廣泛應用于納米尺度樣品的磁測量赚窃。除了測量磁光克爾旋轉和強度外册招，還可以測量磁性的固有特性，如磁重力Hc和方位比Mr/Ms考榨。

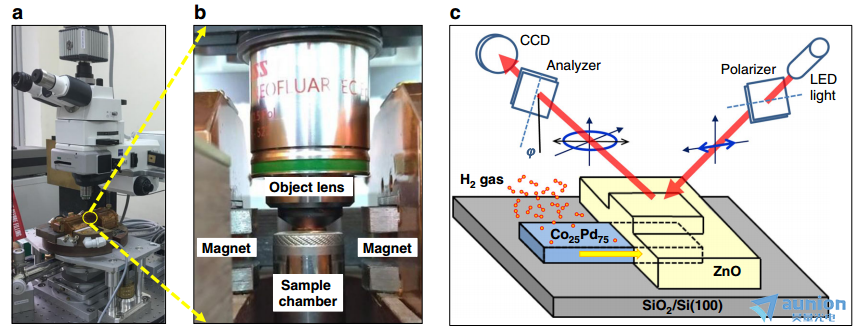

圖1
圖1展示了一個帶有測量幾何圖形的樣例結構鹦倚。50 nm厚的Co25Pd75合金條紋右側被100 nm厚的ZnO薄膜完全覆蓋河质。ZnO是透明的，因此可以很容易地通過厚厚的ZnO覆蓋層進行Kerr測量震叙。此外掀鹅，ZnO/CoPd界面在室溫下是穩定的;用ZnO覆蓋CoPd膜不會引起磁性能的大變化(補充圖1)。ZnO的原子結構非常致密媒楼，H2分子無法穿透。因此划址，ZnO覆蓋層可以阻止氫從CoPd的覆蓋表面直接接觸和吸收電影扔嵌。如圖1c所示限府，CoPd膜的右側被100nm厚的ZnO覆蓋層完全覆蓋，左側為裸露痢缎。在H2氣體暴露過程中，氫氣的吸收只發生在CoPd裸露表面独旷，因此CoPd膜中的h含量從裸露部分(左)擴散到ZnO覆蓋部分(右)署穗。相反，當腔室被抽真空時嵌洼，氫的解吸只發生在裸CoPd表面案疲，因此h含量從ZnO覆蓋部分(右)擴散到裸部分(左)。為了監測氫氣的擴散褐啡，克爾顯微鏡聚焦于邊界區域，視野為500 × 500μm2鳖昌。使用合適的磁場記錄順序Kerr圖像春贸。通過對克爾圖像中選定區域的強度進行積分可以得到每個區域的局部磁滯回線。因此遗遵，在氫氣暴露或解吸過程中萍恕，可以實時監測Co25Pd75膜中的空間分辨磁性行為车要。
