橢偏成像技術（五）光譜橢偏成像的發展（第三部分）

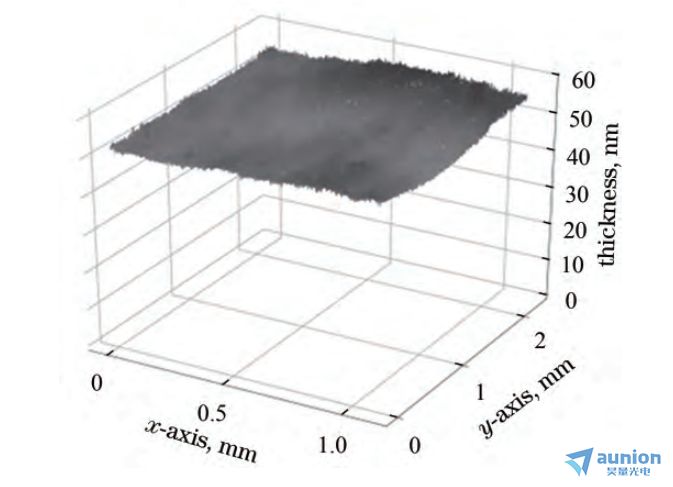

下圖為使用日本東北大學的系統獲得的硅襯底上的二氧化硅納米薄膜的厚度分布。

硅襯底上的二氧化硅薄膜厚度分布

厚度刨面在1.10 mm×2.21 mm的面積上幾乎是平坦的锅锨，在水平和垂直方向上的空間分辨率分別為 1.58μm 和4 62μm叽赊。該系統與光譜橢偏之間的平均厚度差小于3nm，盡管包含大量的數據點必搞，測量結果與標準值的偏差小于2.5nm必指。

通過與磁光調制、時間相移和雙反射等技術的結合恕洲，光譜橢偏技術提高了測量速度和準確性塔橡。通過與Muller矩陣的結合，光譜橢偏技術不再受光學分辨率極限的限制谱邪，提高了測量的準確性，可以獲得更豐富的信息庶诡。

2019年華中科技大學發明了基于液晶調相的垂直物鏡式Muller矩陣成像橢偏儀惦银，該儀器所用系統改變了之前普通傾斜鏡面成像的結構，根本上避免了焦深小、視場窄的問題扯俱，可實現高分辨率书蚪、寬視場測量，可用于對納米薄膜幾何參數的測量迅栅。

2018年韓國朝鮮大學提出用于表征多層膜結構的大面積光譜成像橢偏儀殊校，利用寬帶光源和成像光譜儀，光譜范圍可以達到400-800nm读存。準直光束通過擴束器擴展为流，直徑達到30mm，通過低放大率成像透鏡得到旋轉補償器旋轉引起的偏振變化的光譜空間強度圖像让簿，該圖像可以表征相對較大區域的薄膜厚度剖面敬察，橫向分辨率也已經達到4μm。至此尔当，橢偏成像技術已經實現大視場莲祸、寬光譜成像椭迎，可以應用在更多方面锐帜。

根據測量的要求，橢偏成像技術可以用作定性技術畜号、準定量技術或完全定量技術缴阎。但是在進行完全定量測量時，需要更精確的校準简软、校正和計算药蜻。2019年，中科院上海光學精密機械研究所針對Muller矩陣成像橢偏儀的系統誤差源提出了一種新的簡化分析法替饿，分析了成像橢偏儀的系統誤差源和隨機誤差源對測量結果的影響贸典，適用于Muller矩陣成像橢偏儀的誤差評定视卢、誤差源指標分解及元件誤差補償。

國外橢偏成像研究開始比較早廊驼，以橢偏成像技術為基礎的科技研發較為迅速据过，科研人員所研制出的各種成像橢偏儀器也逐漸商品化。截至目前妒挎，橢偏成像技術已經在各個應用方面得到比較全面的發展绳锅。國內橢偏成像技術雖然起步較晚，但經過研究人員的不斷鉆研酝掩，發展較為迅速鳞芙，從開始的基于消光式橢偏儀的橢偏成像測量技術發展到全Mueller矩陣型橢偏成像測量技術，實現了大面積寬光譜測量 原朝，已基本走向了成熟驯嘱，不亞于國外橢偏成像技術。

如果您對橢偏儀相關產品有興趣喳坠，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1薛利軍, 李自田, 李長樂, 等 . 光譜成像儀 ccd 焦平 面組件非均勻性校正技術研究[J]. 光子學報, 2006, 35(5): 693-696.

2游海洋, 賈建虎, 陳劍科, 等 . 面陣 CCD 探測的全自 動橢圓偏振光譜系統研究[J]. 紅外與毫米波學報, 2003, 22(1): 45-50.

3陳修國, 袁奎, 杜衛超, 等 . 基于 Mueller 矩陣成像橢 偏儀的納米結構幾何參數大面積測量[J]. 物理學報, 2016, 65(7): 070703.

4王戰會, 靳剛 . 光學橢偏成像技術在生物分子研究中 的應用[J]. 生物工程學報, 2000, 16(4): 429-432.

5包學誠 . 橢偏儀的結構原理與發展[J]. 現代科學儀 器, 1999(3): 58-61.

6張恒 . 基于光度法及混合法的自動橢偏儀研究[D]. 廣州: 華南師范大學, 2005: 21-30

7崔高增 . 深紫外成像光譜橢圓偏振儀校準方法研究 [D]. 北京：北京工業大學, 2014: 12-16.

8吳啟宏 . 與消光式兼容的光度橢偏儀的原理[J]. 光學 學報, 1987, 7(7): 618-621.

9張?jiān)?連潔;魏銘洋;姜清芬;王宸琳;王月明;許鎮;.橢偏成像技術研究進展[J].激光與光電子學進展,2022(10).

10代恒 . 立式成像橢偏儀研制及應用[D]. 武漢: 華中科 技大學, 2018: 7-10.
