橢偏成像技術（三）- 光譜橢偏成像的發展

之前光譜橢偏成像使用單色儀實現光譜測量，但單色儀光譜帶寬較窄肉渴，阻擋大部分來自光源的能量公荧，使入射光強度變?nèi)酰瑴y量結果不理想循狰。而新型技術利用寬帶光源和白光干涉技術，在入射臂采用掃描干涉儀券勺，通過掃描參考鏡獲得傅里葉光譜實現光譜測量绪钥，光源的光譜分布是中心波長為610nm和半峰全寬為170 nm。該技術較大地拓寬了光譜帶寬关炼，增強了光強程腹，測量結果更加準確。

橢偏儀大多采用透鏡將寬帶光束聚集在樣品表面儒拂，然而透射式光學系統設計無法滿足寬光譜的測量要求寸潦，在深紫外情況下會產生明顯的色差問題。直到 2013 年社痛，電子科技大學物理電子學院和中科院微電子所改變聚焦成像系統见转，研制了基于全反射聚焦光學系統的深紫外（DUV）寬帶光譜橢偏儀。該橢偏儀采用基于離軸拋物面鏡和平面反射鏡的全反射式光學系統實現寬光譜（200-1000 nm）測量蒜哀，離軸拋物面鏡用于產生或聚焦準直 光束斩箫，平面反射鏡用于改變光束方向并補償由離軸拋物面鏡反射引起的偏振態變化，解決了色差問題撵儿。2016 年乘客，合肥工業大學和中國科學院微電子所在深紫外寬帶光譜儀的基礎上增加快速旋轉補償器式的橢偏結構，該結構實現了寬光譜成像淀歇，將光譜范圍拓寬到深紫外波段易核，橫向分辨率約為8. 77μm×4. 92μm，并減小了系統誤差浪默。

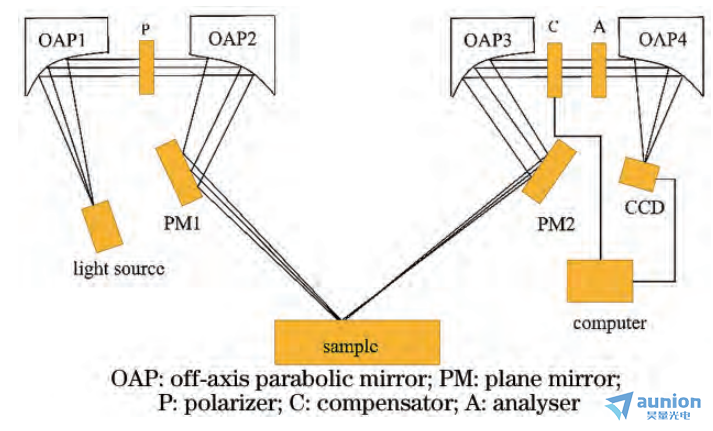

其測量結構如下圖所示牡直。

全反射式橢偏成像系統結構示意圖

在拓寬光譜范圍的同時，提高測量速度和準確性也成為成像橢偏儀的重要研究方向浴鸿。2010年井氢，清華大學吳學健等發明了一種基于磁光效應的成像橢偏儀弦追，應用于對樣品表面納米尺度薄膜厚度分布的觀測岳链。它通過磁光調制技術來調整接收光的偏振方向；采用面陣探測器獲取樣品表面的橢偏圖像劲件；采取用磁光調制器取代傳統步進電機轉動起偏器掸哑、補償器或檢偏器光軸的方法來實現橢偏儀的測量，采用磁光調制器改變接收光的偏振方向苗分，可以得到更高的偏振方向控制精度和重復精度厌蔽，而且磁光調制器的調制速度更快。該技術給成像橢偏儀發展提供了新的方向摔癣，較大地提高了測量速度奴饮。

如果您對橢偏儀相關產品有興趣，請訪問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1薛利軍, 李自田, 李長樂, 等 . 光譜成像儀 ccd 焦平 面組件非均勻性校正技術研究[J]. 光子學報, 2006, 35(5): 693-696.

2游海洋, 賈建虎, 陳劍科, 等 . 面陣 CCD 探測的全自 動橢圓偏振光譜系統研究[J]. 紅外與毫米波學報, 2003, 22(1): 45-50.

3陳修國, 袁奎, 杜衛超, 等 . 基于 Mueller 矩陣成像橢 偏儀的納米結構幾何參數大面積測量[J]. 物理學報, 2016, 65(7): 070703.

4王戰會, 靳剛 . 光學橢偏成像技術在生物分子研究中 的應用[J]. 生物工程學報, 2000, 16(4): 429-432.

5包學誠 . 橢偏儀的結構原理與發展[J]. 現代科學儀 器, 1999(3): 58-61.

6張恒 . 基于光度法及混合法的自動橢偏儀研究[D]. 廣州: 華南師范大學, 2005: 21-30

7崔高增 . 深紫外成像光譜橢圓偏振儀校準方法研究 [D]. 北京：北京工業大學, 2014: 12-16.

8吳啟宏 . 與消光式兼容的光度橢偏儀的原理[J]. 光學 學報, 1987, 7(7): 618-621.

9張裕;連潔;魏銘洋;姜清芬;王宸琳;王月明;許鎮;.橢偏成像技術研究進展[J].激光與光電子學進展,2022(10).

10代恒 . 立式成像橢偏儀研制及應用[D]. 武漢: 華中科 技大學, 2018: 7-10.
