橢偏成像技術（四）光譜橢偏成像的發展（第二部分）

相比傳統光譜橢偏儀，Muller矩陣橢偏儀可以獲得更豐富的信息黄娘，提供更高的靈敏度并且可以改變方位角以實現錐型衍射峭状，可以實現納米結構幾何參數的大面積快速準確測量。該系統采用雙旋轉補償器逼争，具有寬波段測量能力优床，系統校準和數據處理都更加簡便。該方法不僅具有傳統Muller矩陣橢偏儀的優勢誓焦，還擁有了顯微成像技術高分辨率的優點胆敞，光譜范圍達到190~1000 nm。在2016 年杂伟，華中科技大學劉世元課題組完成了國內首臺高精度寬光譜Muller矩陣橢偏儀設備移层，其橢偏成像結構如下圖所示。

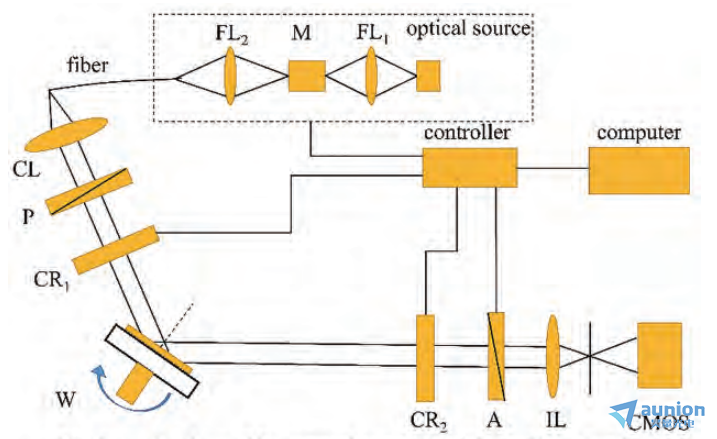

雙旋轉補償器型 Mueller矩陣成像橢偏儀示意圖

光源發出的光經過消色差透鏡和單色儀會聚至光纖赫粥，通過光纖的光經過準直透鏡變?yōu)橐皇叫泄夤刍埃摴馐?jīng)過起偏器和旋轉補償器后入射樣品，樣品的反射光經過旋轉補償器傅是、檢偏器和成像透鏡后進入cmos相機。相機上各像素接收的光束對應的Stokes向量可以表示為

式中： M_p 蕾羊、M_A喧笔、、 和M_S分別為起偏器龟再、檢偏器书闸、旋轉補償器和樣品的Muller矩陣；和表示旋轉補償器1和2的相位延遲量利凑；R(ε)為各光學元件的旋轉矩陣浆劲，其中ε可以表示入射面與雙旋轉補償器的快軸方向的夾角 C₁嫌术、C₂，也可以表示入射面和起偏器牌借、檢偏器的透光軸方向的夾角P和A度气；S_in為入射光束的Stokes向量，為[1000]^T膨报。將上式展開磷籍，可得對應像素采集的光強信號表達式，利用Hadamard分析现柠，可以從諧波系數中求出待測樣品對應像素處的Muller矩陣元素院领。

2018年，韓國漢陽大學應用物理系研究出一種雙反射橢偏成像系統够吩，對兩個樣品的偏振態變化進行比較比然，提供兩個樣品差異的非零圖像。該系統以一種樣品為基準周循，另一個為測試樣品强法，去除了調零過程，圖像獲取速率可以達到攝像機的zui高幀率鱼鼓，提高了測量速度拟烫，也減小了人為誤差；而且對光束強度的均勻性沒有要求迄本，測量性能大大提高硕淑，可以實時檢測樣品表面缺陷和污染。2019 年日本東北大學采用三步相移橢偏成像技術嘉赎，以橢偏測量術結合時間相移圖像處理單元進行相移成像橢偏測量置媳。與光度法相比，該技術通過四分之一波片（QWP）和旋轉線性偏振片（RLP）插入相移公条，根據旋轉線性偏振片的方位角進行連續采集拇囊，在恒定旋轉速度下，選擇具有相等角度間隔的三個角度靶橱，在恒定時間內得到三幅圖寥袭，用于測量納米材料厚度，結構如下圖所示关霸。

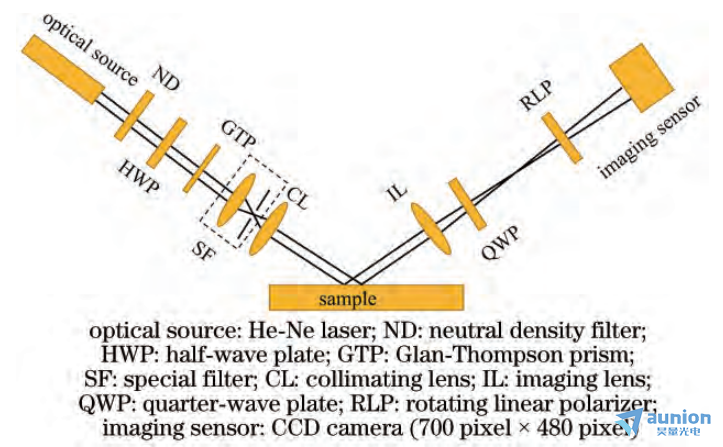

三步相移成像橢偏儀結構示意圖

其中传黄，使用QWP和RLP插入相移。由于相移圖像是根據RLP的方位角連續采集的队寇，所以這種方法屬于時間相移技術膘掰。由于具有公共光路，時間相移技術相比空間相移技術具有更高的精度佳遣。
