原位拉曼對單層二硫化鉬生長機理的研究應用

摘要：化學氣相沉積（CVD）的原位研究對于理解過渡金屬二硫化物（TMDs）的生長機制和開發高質量單層單晶生長技術至關重要箱叁。然而，由于TMD CVD生長是在高溫還原環境下進行的惕医，因此原位研究在實踐中仍然是一個巨大的挑戰耕漱。本文使用的原位CVD生長研究系統，就提供了單層MoS₂沉積在襯底上的SiO₂ / Si實時觀察抬伺。本文發現螟够，單層MoS₂應通過氣態前驅體反應生長并從襯底上的預成核位點結晶，中間相MoO₂對于成核種子至關重要，但種子分布密度應該得到控制妓笙，高濃度的S蒸汽促進了MoS₂的面內外延生長若河；因此，獲得具有致密結構的高質量單層是非常有益的寞宫。

二維過渡金屬二硫族化物（2D TMDs）是一系列具有原子薄層結構的貴金屬半導體萧福。由于其非凡的電學、化學辈赋、熱學和機械性能统锤，2D TMDs具有發展成為電路中下一代電子元件的巨大潛力，如晶體管炭庙、存儲器饲窿、二極管等，以合理的成本生產高質量單層TMD的可擴展和可控技術對其工業應用至關重要焕蹄。然而逾雄，晶圓規模和高質量的2DTMD生長在實踐中仍然是一個巨大的挑戰∧逶啵化學氣相沉積（CVD）被認為是一種很有前途的制備可控層數的晶片級TMD膜的方法鸦泳，很多研究針對生長溫度、前驅體永品、晶種做鹰、反應增強等等生長因素進行了探討。然而鼎姐，在不同的實驗室中钾麸，MoS₂的尺寸、形狀炕桨、晶體質量的明顯變化表明饭尝，CVD生長細節至今仍未知且不受控制。

了解單層TMDs的生長機制献宫，包括結晶動力學和熱力學钥平，是提高CVD技術可控性和可拓展性的重要途徑。通過氣相反應生長的單層MoS₂可以被描述為從過渡金屬氧化物到硫化物的還原反應姊途，并且存在一種反應中間體涉瘾，即MoO_3-x低氧化物，其沉積在基底上作為“自晶種”成核位點捷兰。金屬/硫?qū)倩锉嚷实木植孔兓绊憙蓚€(gè)競爭晶體邊緣Mo-zigzag和S-zigzag的生長速率的生長速率立叛。它zui終決定了遵循Wulff動力學構建作用來生長域的形貌。除了動力學機制外寂殉，MoS₂層的橫向或垂直生長也可以通過總能量的熱力學Min

化來闡明囚巴，即膜生長的表面能和弛豫能之間的競爭原在。在這方面友扰，多層膜的熱力學準則的提出用于理解和控制實際中的層生長彤叉。

盡管已經進行了大量的研究來闡明單層TMDs的CVD生長機制，但由于兩個原因 村怪，它們的原位研究仍然難以實現：(1) 單晶生長的高溫化境秽浇；（2）還原氣體對探測裝置的嚴重腐蝕。光譜探測技術甚负，如差分透射光譜和不同的物理反射光譜柬焕，用于研究TMDs薄膜生長。使用光學觀測原位研究了鹽輔助TMD合成梭域。在本文中斑举，開發的一種原位研究系統來研究基材MoS₂上單層的SiO₂ / Si CVD生長。使用原位拉曼光譜和光學成像揭示了MoS₂單層在高溫下的反應動力學機制病涨。

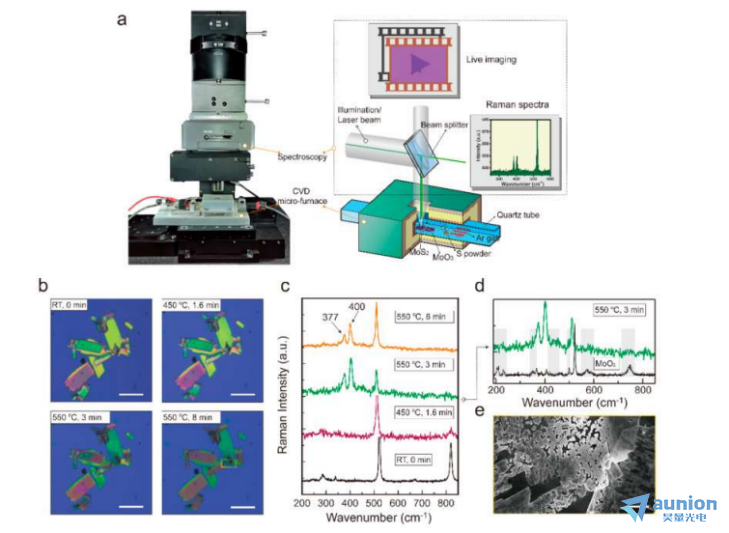

圖1富玷。MoO₃高溫硫化的原位研究。（a） 允許對單層MoS₂ CVD生長進行成像和光譜收集的原位研究系統的照片和說明既穆。（b） 高溫S蒸汽硫化MoO₃ 2D薄片的原位光學圖像赎懦。比例尺為40μm。（c） MoO₃ 2D薄片與S蒸汽反應的溫度相關拉曼光譜幻工，如所示励两。520 cm^?1處的強峰歸因于硅襯底的特征峰。（d） 在550°C下硫化3分鐘的MoO₃ 2D薄片的拉曼光譜比較（綠線）和室溫下的MoO₂拉曼光譜（黑線）囊颅。（e） 通過固相反應生長的MoS₂的掃描電子顯微鏡（SEM）圖像当悔，其由中的黃色虛線方塊表示。比例尺為3μm踢代。

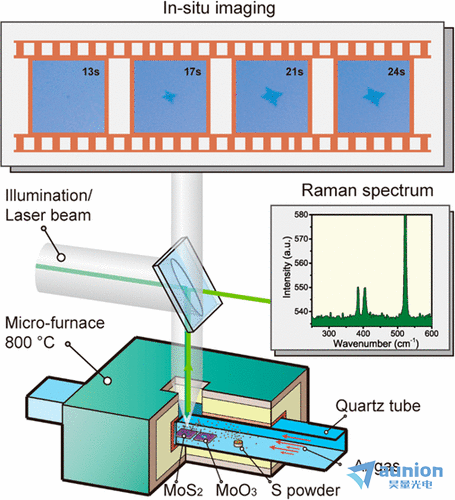

如圖1a所示先鱼，本文使用的原位研究系統有兩個組件組成，一個自制的微管爐和一個共焦拉曼光譜儀奸鬓，這個共聚焦拉曼光譜儀適用于高溫研究焙畔，且能原位光學觀察和光譜收集。該爐允許在高溫下進行MoS₂ CVD生長串远，同時允許與拉曼光譜儀的光學顯微鏡耦合宏多，二氧化硅管隔離前提反應以保護加熱元件和光譜儀。然后在位于加熱中心上方的熔爐表面上開一個光學窗口澡罚。

首先伸但，本文原位研究了MoO₃單晶二維薄片和高溫S蒸汽的反應。通過范德華外延法生長MoO₃的2D薄片留搔，然后將其轉移到SiO₂/Si襯底上更胖。使用高溫S蒸汽在55℃對這些薄片進行硫化。本文使用光學成像和拉曼光譜記錄了疇形態和相變的時間演變。在硫化過程中却妨，疇的形狀在生長過程中保持為緊湊的矩形饵逐，而它們的顏色變化表明薄片存在相變。原位拉曼光譜表明彪标，在450℃及更高的溫度下實現了從MoO₃到MoS₂的相變倍权，如圖1c所示，在高溫下捞烟，MoS₂在337和10000px^-1處的拉曼峰E2g和A1g出現薄声，而不是在20525px^-1的MoO₃峰。此外题画，拉曼光譜表明默辨，歸因于MoO₂或MoOS₂的峰起源于硫化初始階段（圖1d）。MoO₃硫化基本上是從Mo（VI）到Mo（IV）的還原反應苍息，其中Mo（Ⅵ）與MoO₃締合廓奕，而Mo（Ⅳ）與MoS₂或MoO₂締合。本文的原位結果證實档叔，MoO₂的亞氧化物作為反應中間體桌粉，參與了從MoO₃到MoS₂的形變。由于相變或MoO₃前體蒸發衙四，這些MoO₃的2D薄片破碎成小碎片（圖1e）.E2g和A1g峰的拉曼頻率差約為575px^-1铃肯，表明生長態MoS₂的單層結構。這些特征表明MoO₃的固相反應不能長出高質量單層MoS₂传蹈，即使是具有納米級厚度的2D薄片押逼。

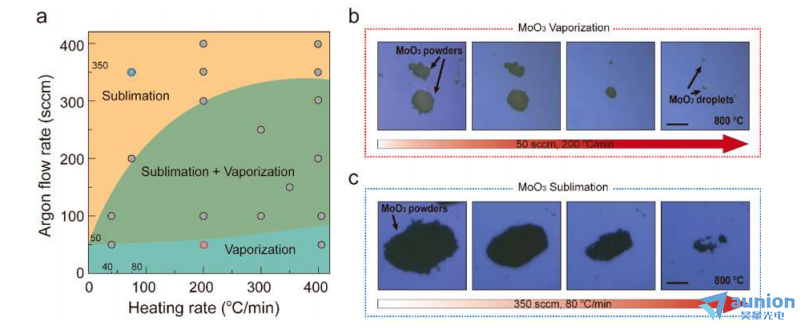

圖2:MoO₃前驅體的氣化。（a） MoO₃前驅體在氬氣流量和加熱速率空間中的氣化行為惦界；黃色區域表示前驅體升華挑格，藍色區域表示前驅物蒸發，綠色區域表示升華和蒸發沾歪。（b漂彤，c）分別通過蒸發和升華的MoO₃前體氣化的原位光學圖像。實驗參數由中的紅色和藍色虛線圓圈表示灾搏，并在常壓條件下進行挫望。比例尺為60μm。

MoO₃前驅體的氣化狂窑。為了生長單層MoS₂媳板，MoO₃前驅體應該在很高溫下的氣相反應。本文的現場觀察顯示泉哈，MoO₃前體的兩種不同氣化過程蛉幸，蒸發和升華破讨，取決于加熱和流速（圖2a）。對于低流速氬氣（低于50sccm）奕纫，在任意加熱速率下提陶，硅管中的MoO₃蒸汽壓滿足固液平衡。在這種情況下若锁，MoO₃前驅體首先融化成液滴搁骑，然后長時間保持穩定（如圖2b所示斧吐，相應的實驗參數由圖2a藍色區域標記）又固。與之形成鮮明對比的是，在相對較高的流速下煤率，MoO₃蒸汽可能根本不飽和仰冠；相應地，隨著溫度地升高蝶糯，發現固體前驅體直接升華為氣體（如圖2c所示洋只，圖2a的橙色區域標記了相應的實驗參數）。

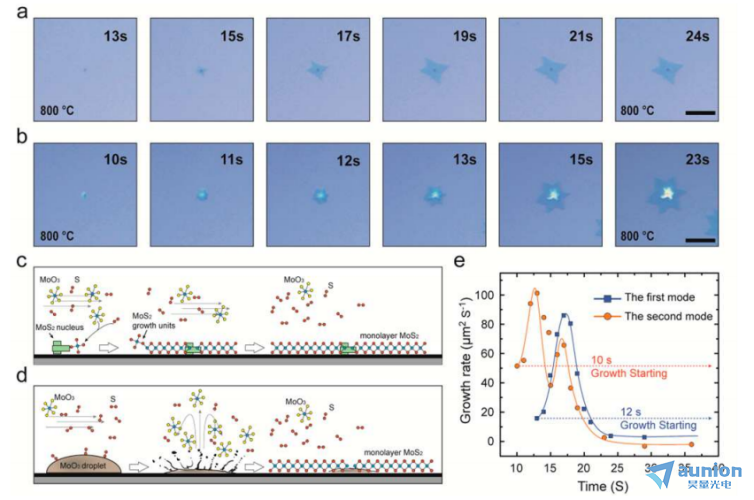

圖3昼捍。800°C下外延襯底上生長的單層MoS₂的原位光學圖像识虚。（a） 第1種生長模式：在成核位點周圍生長單層MoS₂。比例尺為15μm妒茬。（b） 第二種生長模式：從MoO₃液滴中生長單層MoS₂担锤。比例尺為35μm。（c） 示意圖表示在MoS₂成核位點周圍生長的單層MoS₂乍钻，其中生長由蒸氣態Mo源供給肛循。（d） 示意圖表示來自MoO₃液滴的單層MoS₂，其中生長由液滴供給银择。（e） 兩種模式下單層MoS₂的時間依賴性生長速率多糠。在50sccm的流速下，在一個襯底中同時記錄兩種生長模式浩考。

單層MoS₂生長的原位觀察夹孔。當MoO₃前驅體蒸發成氣體或融化成液滴時，S蒸汽被引入高溫區并與MoO₃發生反應以生長成單層MoS₂.析孽。本文原位觀察了高溫外延襯底上單層MoS₂的生長析蝴，如圖3a，b所示绿淋。證明了MoS₂薄片在SiO₂/Si襯底上的兩種典型生長模式闷畸。第1種模式是在固定成核位點周圍生長的單層MoS₂，這類似與先前報道的“自種”模式吞滞，如圖3a和3c所示佑菩。在這種模式下盾沫，在加熱階段，作為成核位點的低氧化物納米顆粒被預先沉積在基底上殿漠；之后赴精，從成核位置結晶的MoS₂薄片以平行的方式在沉底表面生長。拉曼光譜表明绞幌，這些薄片具有均勻厚度的單層蕾哟。在整個生長過程中，薄片形狀保持為三角形晶粒莲蜘，表明生長動力學沒有改變谭确。

第二種模式是由MoO₃液滴生長的MoS₂薄片。圖3b顯示了這種模式下的典型多步驟過程票渠。zui初的步驟是由S蒸汽與液滴表面的液態MoO₃反應引起的液滴塌陷逐哈。一旦液滴分解，內部MoO₃液體立即釋放并蒸發到環境中问顷。同時昂秃，一個厚的MoO₃核在襯底上結晶，如圖3d所示杜窄。幾毫秒之后肠骆，單層MoS₂從成核迅速生長。在這一步驟（0—12s）中塞耕，生長的薄片表現處各向同性的生長習慣蚀腿，產生類似于圓形的疇，這表明生長發生在富Mo的環境下荷科，隨著連續生長唯咬，MoS₂薄片顯示出其固有形狀，即具有60°扭曲角的雙晶疇畏浆，表明2D MoS₂的各項異性生長習慣胆胰。這種生長習慣的演變可歸因于金屬/硫族化物比率的局部變化。

本文基于原位圖像測試了MoS₂生長速率的時間演變刻获。如圖3e所示蜀涨，第二種生長模式表現出生長速率的兩個Max峰值。第1個峰值出現在S蒸汽引入后10s蝎毡，生長速率100μm²s^-1厚柳，這歸因于破碎液滴對Mo源的補充。然而沐兵，此時此刻别垮，第1種增長模式還沒有出現。第二個峰值出現在17s扎谎，生長速率約為70μm2s^-1碳想，與第1種生長模式的峰值位置一致烧董。本文將第二個生長Max值歸因于擴散的MoO₃蒸汽對Mo源的補充。由于MoS₂在襯底上的生長是一個表面沉積的過程胧奔，因此從液滴中釋放或從Mo源中擴散的氣相Mo物種參與表面反應并對MoS₂薄片生長特性負責是至關重要的逊移。整個生長過程大約花費了30s，隨著MoO3前軀體的耗盡而停止龙填。通過第二種模式生長的zui終MoS₂薄片的直徑（~40μm）大于通過第1種模式生長（~30μm）的MoS₂薄片胳泉；此外，本工作中獲得的Max生長速率約為100μm2s^-1岩遗，比之前報道的MoS₂值高出2-3個數量級扇商。

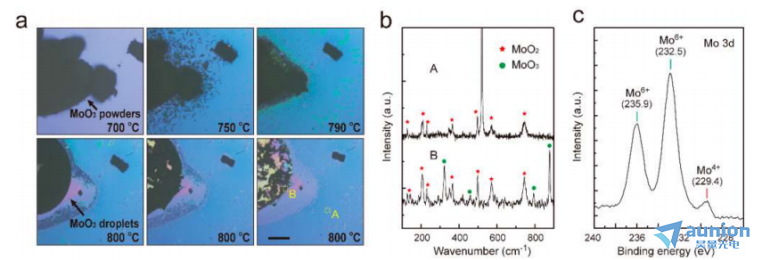

圖4〈龋基底上的亞氧化物MoO₂沉積钳吟。（a） 高溫下在SiO₂/Si襯底上沉積MoO₂膜的原位圖像廷粒。比例尺為80μm窘拯。（b） 從中黃色方塊標記的點收集的膜和殘余液滴的非原位拉曼光譜。（c） X射線光斑尺寸為300μm的沉積膜的非原位XPS光譜坝茎。

結論

在本文中開發的這種原位研究技術可以很好的用來研究TMD的生長涤姊。該爐可以為CVD生長提供較高的燒結溫度，同時能夠與拉曼探測系統耦合嗤放，實現實時光學觀察和拉曼光譜采集思喊。這些原位信息對揭示單層MoS₂在高溫下的形態發展和結構轉變非常重要，并將進一步加深我們對TMD-CVD生長機制的理解次酌。我們證實恨课，在從金屬氧化物到硫化物的還原反應中，低氧化物MoO₂因?yàn)槠鋵Τ珊撕唾|(zhì)量傳輸?shù)呢?zé)任成為一個關鍵的中間體岳服，此外剂公，高濃度的S蒸汽促進了平面內外延生長，因此是高質量2D MoS₂膜所需要的吊宋。另一方面纲辽，原位檢測生長過程的技術使得在高溫下確定準確的材料供應成為可能，從而制造出用于未來各種應用的新型2D材料璃搜。

除了本文使用的微區燃燒室原位技術拖吼，昊量光電代理的Nanobase 以“化學沉積材料實時沉積膜監測技術和設備開發”為研究課題，開發出了可以在任何時間點觀察和分析大型CVD腔室的薄膜沉積過程的設備”这吻，“不僅可以在半導體領域使用吊档，還可以在OLED材料、二次電池用電極材料唾糯、太陽能電池用電極材料等多個領域使用怠硼∥猩希”

研究組利用拉曼光譜作為分析薄膜材料沉積過程的主要檢測手段。拉曼光譜法使用“拉曼效應”拒名，當單色光在氣體吩愧、透明液體和固體中照射時，散射光中的波長略有不同增显。使用這種現象分析拉曼光譜可以獲得有關材料結構的信息雁佳。在 CVD 腔室中安裝 In-situ 拉曼，就可以在形成薄膜的腔室中實時分析薄膜材料的濃度同云、晶體結構糖权、結晶性等性能。此外炸站，還可以檢驗化學沉積過程中所需的化合物氣體星澳、反應氣體、薄膜生長溫度旱易、生長時間等工藝條件禁偎，以找到非常佳的工藝方案。

已通過相同工藝的薄膜生長和分析實驗驗證了設備的可靠性阀坏，并使用企業所提供的薄膜材料樣品如暖，成功啟動和演示了設備，確保了企業的適用性和實用性忌堂。為了滿足如三星電子盒至、SK海力士等國內半導體工藝專家的客戶要求，還會主動跟蹤回訪士修，解決相關問題枷遂。”有豐富的搭建經驗棋嘲。能夠幫助缺乏設備開發和投資余力的中小企業開發半導體材料源技術酒唉。
