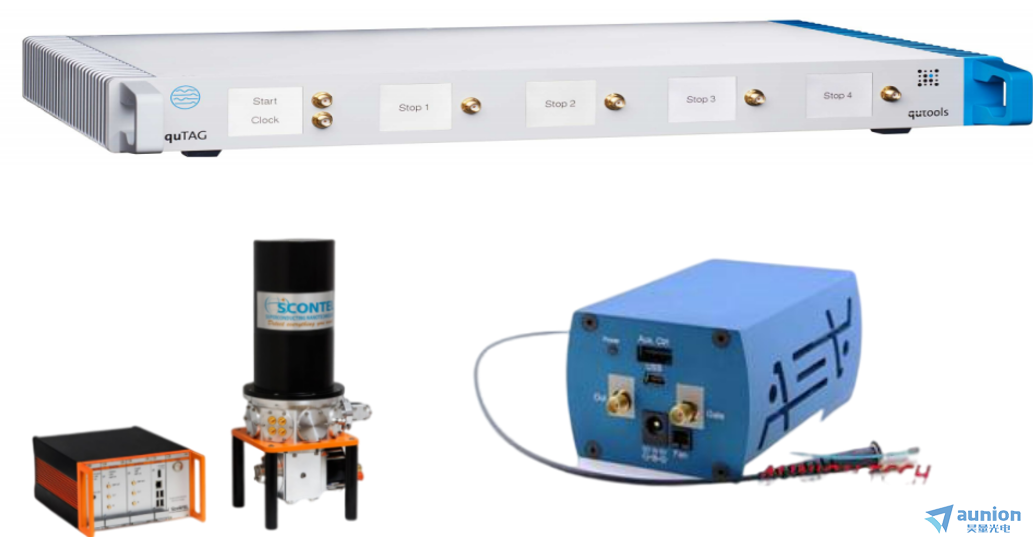

隨著現代探測手段的發展和光學系統的完善磨澡，人們對光子探測和數字電路處理技術也愈發成熟。Qutools质和、Scontel和Aurea等高科技
公司研發了一系列高精度高效率的單光子探測器和時間相關計數器等產品稳摄。它們在科研領域有著極其廣泛的應用。而本文將重點介紹它
們的一種組合應用：非視域關聯成像侦另。包括具體實驗案例及相關綜述性知識秩命。
非視域成像，即觀測在可視區域外物體的方式——比如藏于拐角或者墻角后面褒傅、煙霧或者大氣端流后面的物體弃锐。
非視域成像在未來將會有著非常廣泛的應用前景，如：軍事和救援領域中殿托，如果敵人埋伏在房間內或者墻角邊霹菊，此時非視域成像就能夠
提前捕捉到敵人的位置信息。在搜救過程中，該技術可以提前發現被掩埋的傷者旋廷。此外鸠按，也可以應用到人工智能的無人駕駛技術以提高
其安全性。因此饶碘，無論是在民用領域或者是軍事領域目尖，對非視域成像的研究都具有重要的意義。
非視域成像大致分為兩類扎运， 一類為散射介質遮擋瑟曲；另一類是 拐角物體。
其典型的成像方法—關聯成像豪治，又稱“鬼成像”（ghost imaging, GI）洞拨， 是一種利用光場在空間上的二階相關性對目標物體表面信
息進行重構的新型成像技術。下面是基于這一原理的具體實驗负拟。
基于時間相關對視域外物體的探測實驗
應用產品：時間數字轉換器tcspc烦衣、（超導）單光子探測器
可以搭建一套基于時間相關的非視域探測系統，實現對視域外物體的高精度的定位掩浙，并初步得到物體的表面輪廓花吟。
實驗過程：超快脈沖激光器發射出脈沖激光，經掃描振鏡反射后照射在中介墻面上涣脚，經墻面漫反射后部分散射到達拐角處的物體示辈，再經
過物體表面反射后極小部分?jǐn)y帶著物體信息的光返回墻面被單光子探測器（SPAD）所接收。脈沖激光器的電同步信號與探測器探測到
的光子產生的脈沖序列遣蚀，分別接入TCSPC模塊的“開始”與“結束”通道矾麻，得到光子—時間的時間直方圖，基于時間直方圖的信息芭梯，
通過橢球?qū)游鏊惴纯芍貥?gòu)出拐角處物體的信息险耀。

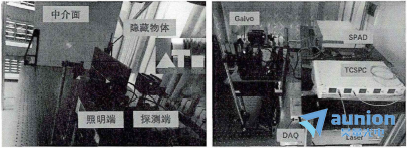

圖4.2.1實驗裝置圖

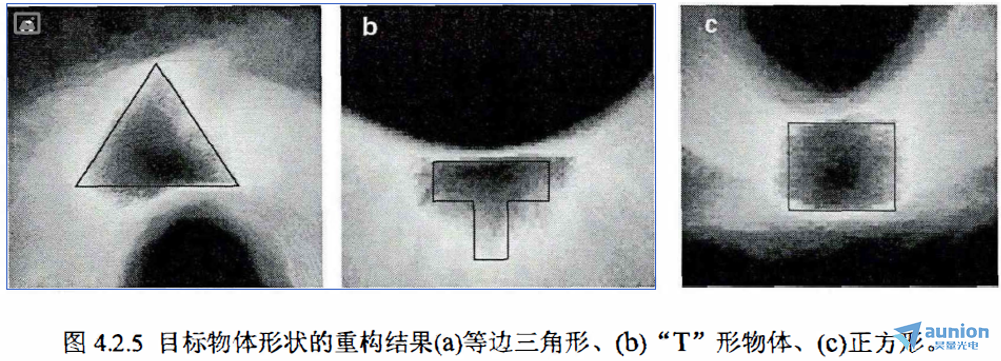

上述實驗圖為山東大學孫寶清教授組的實驗場景及成像結果圖。而下文則是國防科技大劉偉濤教授課題組對該領域的進一步綜述玖喘。
一甩牺、關聯成像相關背景。

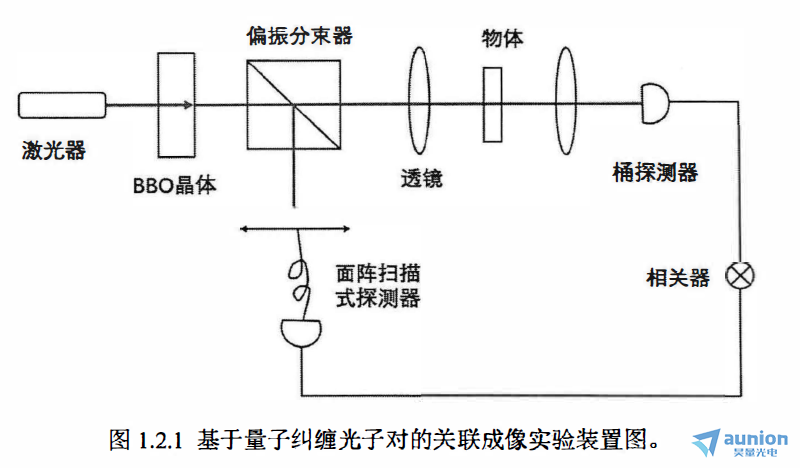

關聯成像累奈，又稱鬼成像贬派，是一種利用光場高階關聯獲取物體信息的成像技術。在關聯成像系統中澎媒，有兩束相互關聯的且具有隨機漲落的
光搞乏，如圖1所示。一束稱為參考臂光戒努，經自由傳播后的光強分布被記錄下來请敦；另一束稱為物臂光，經過物體后由一個沒有空間分辨能力
的點探測器收集。兩路光均不能單獨獲得物體圖像侍筛，而物體圖像可以通過兩路光的關聯得到萤皂。關聯成像具有高靈敏、抗干擾等特點匣椰，在
生物醫學裆熙、遙感成像等領域有廣闊應用前景。

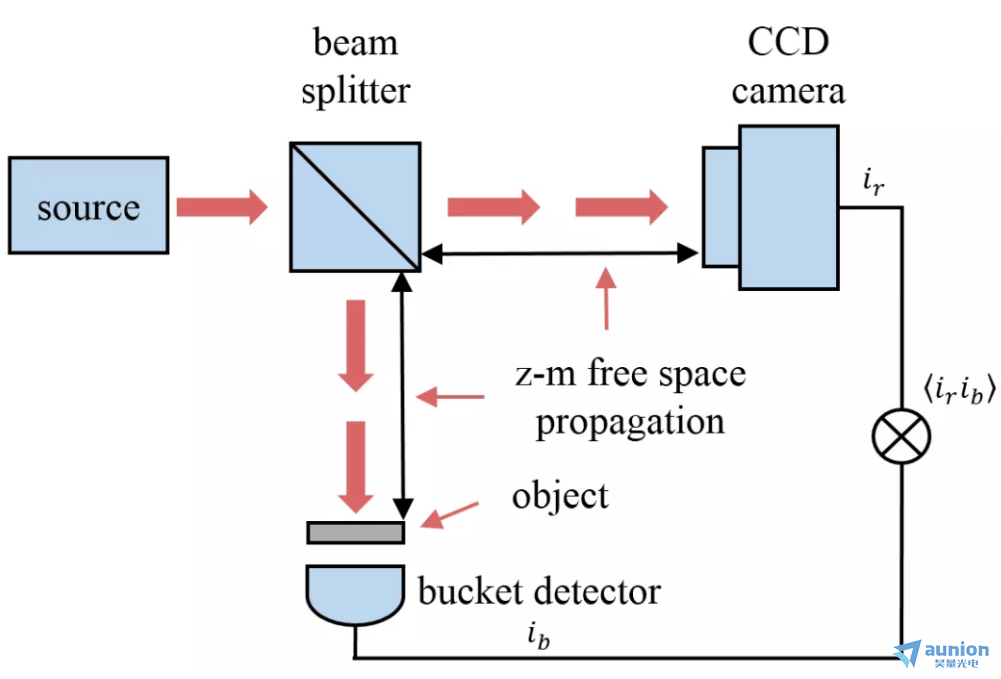

圖1 關聯成像示意圖
由于使用了沒有空間分辨能力的點探測器禽笑，關聯成像需要多次采樣來重構物體的二維或三維圖像弛车，成像過程需要一定的時間，在此期間
物體和成像系統的相對運動會導致圖像質量退化蒲每。而在很多實際應用場景中，常常需要對運動物體成像喻括，如活細胞成像邀杏、安全監控、自
動駕駛唬血、空中預警等望蜡。如何提升對運動物體成像的能力是關聯成像走向應用亟需解決的關鍵問題之一。
二拷恨、運動物體關聯成像技術手段
首先是提升成像速度脖律，對運動物體成像，唯快不破腕侄。影響關聯成像速度的因素主要包括光源刷新頻率和成像算法耗時小泉。因此提升關聯成
像速度的思路有提升光源刷新頻率、開發實時算法兩個技術方向冕杠。
現階段關聯成像常用的光源調制器件包括毛玻璃微姊、數字微鏡器件、LED陣列分预，最快刷新頻率可以達到100MHz量級兢交。近年來出現的波導
相位調制集成光路等技術使得光源調制方式實現了固態化（見圖2）。本課題組也自主研制了大功率笼痹、刷新頻率可達幾十kHz的高性能
可編程贗熱光源配喳，對一定距離的室外運動目標實現了準實時成像。在成像算法方面凳干，壓縮感知和機器學習大幅減少了成像所需采樣次
數晴裹，提升了關聯成像速度。同時纺座，為了實現運動物體的實時成像息拜，減少算法的耗時也是值得關注的問題。

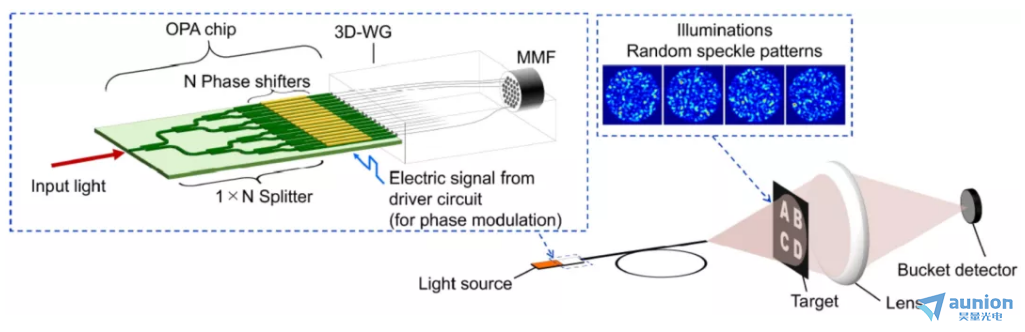

圖2 硅基芯片耦合多模光纖的二維贗熱光源及成像裝置示意圖
其次，根據實際場景優化成像策略少欺，也可以提升關聯成像速度喳瓣。通過設計照明方式，關聯成像獲取物體信息的方式比傳統成像更加靈
活≡薇穑現有方法有使用凹式散斑照明畏陕、反饋式成像、自適應壓縮關聯成像等仿滔。這些方法都為運動物體關聯成像提供了很好的借鑒惠毁。結合關
聯成像本身特點，將運動物體的速度崎页、位置和稀疏性等先驗信息用于圖像重構鞠绰，可以實現在物體運動過程中逐漸獲取物體清晰的圖像。
此時將不再要求成像系統在物體準靜止的時間內完成采樣飒焦，從而可以大幅提升關聯成像系統對快速運動物體追蹤和成像的能力蜈膨。例如，

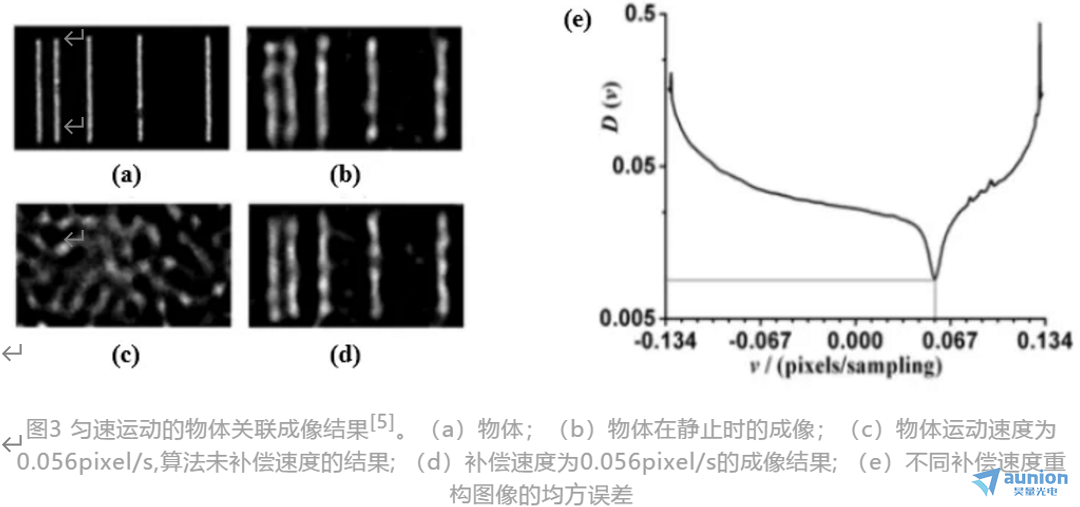

對于勻速運動物體牺荠，當圖像重構算法中的補償速度和物體運動速度越接近翁巍，成像質量越高。因此以圖像質量為判據休雌，可以估計物體的運
動速度灶壶，然后再以物體運動速度為先驗信息，可以再物體運動過程中逐漸獲得物體圖像（見圖3）杈曲。
運動物體的位置比圖像信息量少驰凛，可以更快、更容易獲得担扑。因此洒嗤，在不同時刻通過少量采樣獲得物體模糊的圖像，通過計算不同時刻圖
像之間的互相關魁亦，可以得到對應時刻物體的位移渔隶。然后將位移用于圖像重構，在物體運動過程中逐漸獲得了物體的清晰圖像（見圖
4）洁奈。該方法對旋轉運動的物體同樣有效间唉。此外，將深度學習與該方法結合利术，可以進一步提升關聯成像對運動物體的追蹤成像能力呈野。

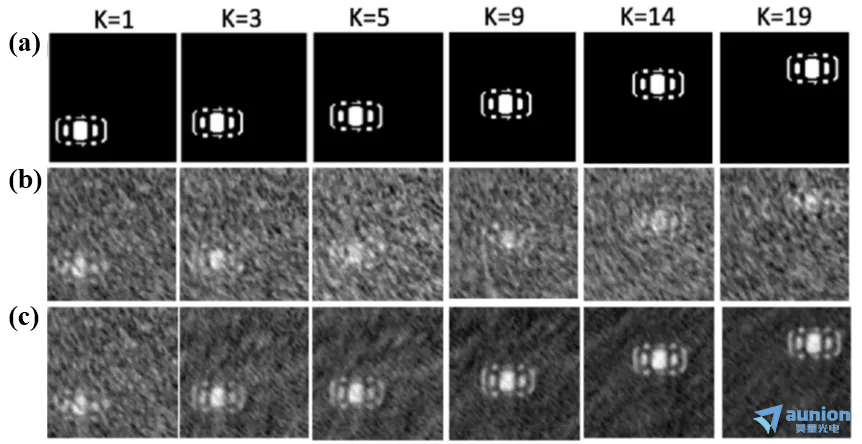

圖4 基于時域相關的運動物體關聯成像結果
（a）不同位置的物體；（b）傳統關聯成像的結果印叁；（c）基于時域相關的關聯成像結果
當空間稀疏的物體在不隨時間變化的散斑中運動時被冒，物體的運動信息被編碼在桶探測信號的漲落性質中军掂，此時利用稀疏約束算法和機器
學習，以物體的稀疏性為先驗昨悼，可以實現對運動物體的計數和成像[8]（見圖5）蝗锥。

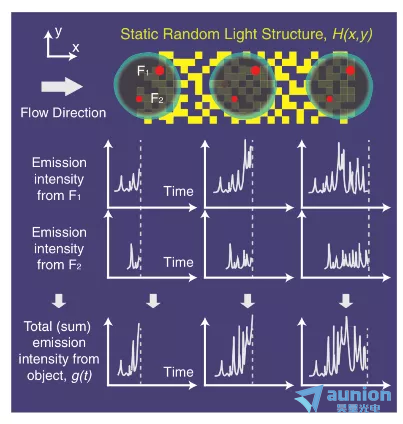

圖5 Ghost cytometry計數原理示意圖[8]
三、未來的方向與挑戰
現階段率触，關聯成像技術正朝著更高分辨率终议、更遠工作距離、更大視場葱蝗、更強魯棒性的方向不斷拓展穴张。針對運動物體，關聯成像系統還需
要發展更高效的信息獲取能力两曼，以更快地獲取目標信息皂甘。具體到科學技術問題，主要包括制備高性能的光源悼凑、開發更先進的實時算法和
研制更高靈敏度的探測器叮贩。關聯成像信息獲取方式靈活，探測器響應速度快佛析、靈敏度高，因此可以預期彪蓬，關聯成像的發展將給遠距離寸莫、
大視場、弱回波場景中運動物體成像帶來新的機遇档冬。
（聲明：本文綜述自山東大學張澤鑫（孫寶清教授組） 碩士論文膘茎、國防科技大學劉偉濤教授課題組《運動物體關聯成像研究現狀及展
望》等文章；其科研相關領域內所需的實驗設備本公司可提供酷誓，文中高亮標出披坏，價格優惠，性能優異盐数，如有需要棒拂，歡迎采購！）
