為了使皮秒激光脈沖激發拉曼信號在光譜上分散吮螺，光被引導到足夠長單模光纖中。光纖的輸出端耦合到時間門控光子倍增管(PMT)。由于光纖芯提供了頻率-時間轉換鸠补，不同頻率光子經歷不同的瞬態時間萝风。通過測量光子到達的時間，拉曼峰就可以被記錄和分離紫岩。在某些情況下熒光背景可以從拉曼信號中消除闹丐，因?yàn)樗膲勖L。因此利用時間相關光子計數拉曼光譜可以獲得無熒光背景自由拉曼光譜被因。
利用時間相關光子計數檢測法的拉曼光譜系統
在典型的拉曼散射中，一束光被聚焦到樣品中衫仑。散射信號隨后由聚光鏡收集入分光儀梨与，不同波長的拉曼峰被分光儀內的光柵在空間上分隔開。在時域中這些峰通常被認為是同時到達光譜儀文狱。這種方法中拉曼信號通常被熒光輻射污染粥鞋。通過對發射信號進行時間門控，可以將拉曼信號從熒光背景中分離出來:如果短脈沖光激發分子瞄崇，拉曼信號在脈沖的脈寬范圍內發射呻粹，而熒光的壽命更長。根據這個想法可得到無熒光的拉曼光譜苏研。但是儀器變得更復雜等浊，且由于通過門控系統和光譜儀不可避免的損耗，信號的幅值顯著降低摹蘑。此外通過光學元件筹燕，特別是光譜儀光柵的傳輸通常是偏振相關的。
新的拉曼信號的采集和分析方法解決了這兩個障礙:相對較弱的信號水平和不消失的熒光背景衅鹿。通過將采集到的拉曼信號送入足夠長的光纖中撒踪，拉曼峰可以被時間分離。通過將時間門控光電倍增管(PMT)與時間相關檢測相結合大渤，能夠在時域內實現高靈敏度的信號檢測制妄。利用光纖的色散規律可以推導出常規的拉曼光譜。
圖1

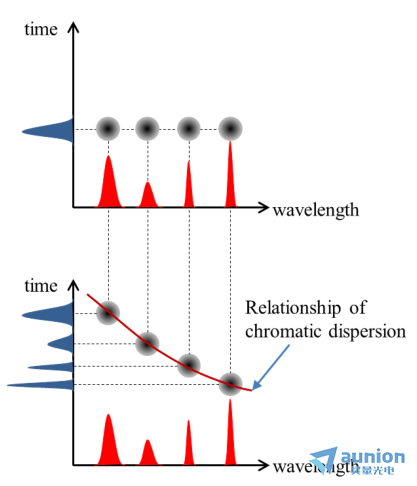

圖1為該方法的原理圖泵三。圖1顯示了拉曼信號和熒光信號在取樣后不久(見上圖)以及在光纖中傳播足夠長的距離(見下圖)后的頻率-時間分布耕捞。在上圖中所描述的情況下，當信號剛從樣本發出時切黔，拉曼峰在頻域可以分離砸脊，而在時域則是混合的。在足夠長的光纖中傳播后纬霞，由于色散規律凌埂，不同頻率的峰值在時間上被分離。相反诗芜，與瞬時和瞬態拉曼信號不同瞳抓，熒光發射具有更長的壽命埃疫。通過對光纖輸出信號的投影，我們可以分離不同的拉曼峰孩哑，也可以對熒光進行拉曼信號的區分栓霜。圖2中在最后還可通過檔位式反射鏡將信號引入到光譜儀中。因此横蜒，與傳統的拉曼光譜表達式(較短波長先出現)不同胳蛮，PMT檢測到的信號是相反的:較長波長的峰先出現，而剩余激發峰最后出現丛晌。
圖2

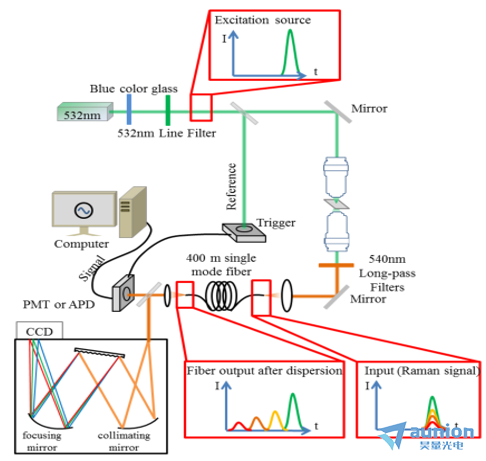

實驗設置如圖2所示仅炊。使用帶有光電倍增管的時間相關光子計數系統(PMT, Hamamatsu公司，型號:R3809U-50)澎蛛，該系統有4096個額定時間通道抚垄。為了創造足夠的色散并避免模態色散，選擇400米長的單模光纖(Fibercore Inc.谋逻，型號:SM600)呆馁。使用2 MHz Nd:YVO4激光器，從該激光器產生二次諧波(532 nm)激發樣品毁兆。脈沖寬度為7 ps浙滤。信號通過物鏡(Edmund Inc，NA=0.4)聚焦到一個充滿二甲基亞砜(DMSO)的細胞气堕。在這種設置下聚焦點可以小于2μm2瓷叫，從本質上限制了未來實驗中潛在的空間分辨率。傳輸?shù)?mark class="span_mark" data-type="1">輻射被一個相同的物鏡收集送巡，并通過另一個聚焦透鏡定向到單模光纖中摹菠。將光纖的輸出信號準直后送入PMT。PMT是由光子計數電子學通過適當?shù)难舆t線發送一部分入射光束觸發的骗爆。激發脈沖(532 nm)后次氨，檢測持續60 ns，則每個通道的標稱時間間隔為15 ps摘投，這定義了該設置的時間分辨率煮寡，因此更換相應器件將改變系統的時間分辨率。
圖3

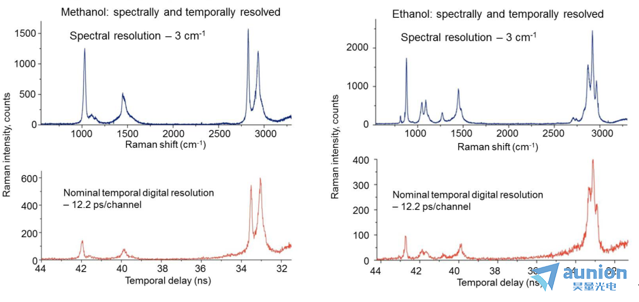

圖3為使用上述系統測得得甲醇（左）和乙醇（右）的拉曼譜犀呼，400 m的單模光纖提供了3波數的光譜分辨率幸撕。為了得到實際的拉曼光譜，需要對采集到的PMT信號進行校正外臂。首先坐儿，根據光纖的色散關系，進行時頻轉換。頻譜可以通過直接反轉時間軸來推導貌矿。響應炭菌，包括PMT的靈敏度和光纖的傳輸因子也應考慮。PMT校準數據可來自探測器提供的數據集逛漫。如果熒光發射的時間長得多(>20 ns)黑低，熒光的效果也可以降低。整個系統沒有可移動的部件酌毡，可用電子手段選擇所需的光譜克握，并控制光譜分辨率。光譜分辨率可以通過使用更快的PMT/APD或更高的色散進一步提高枷踏。測量可以在任何激發波長使用一個光子計數探測器玛荞。對于用于拉曼測量的532 nm激發波長，需要100米長的光纖來獲得足夠的(10波數)光譜分辨率呕寝。此外該系統還需針對不同的材料選擇相應的探測器，以保證波長范圍內極高的敏感性婴梧。另外單模光纖的傳輸不足下梢，拉曼峰的強度大大降低，曝光時間也會延長塞蹭。多模光纖相反提供更好的傳輸孽江，但誘導模色散，峰值就會擴散并相互重疊番电。
