平行平板的初級球差與初級色差

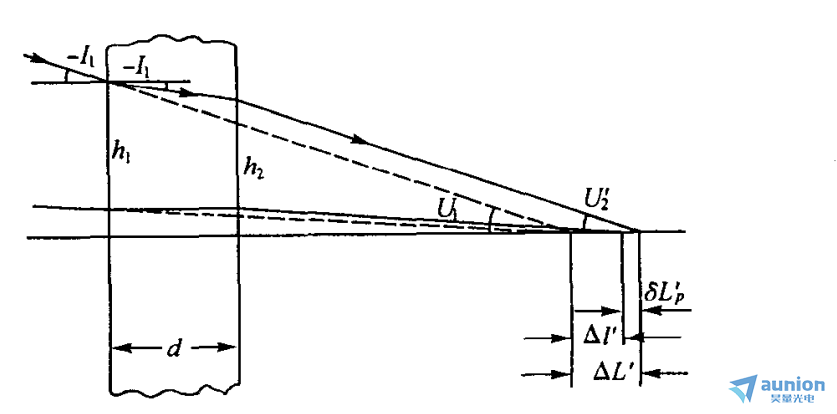

光學系統中常用于轉像或轉折光軸的反射棱鏡底靠，相當于具有一定厚度的平行平板。中心在光軸上的同心光束入射于與光軸垂直的平行平板時特铝，與光軸成不同角度的光線經其折射以后苛骨，具有不同的軸向位移。這就是平行平板的球差苟呐。顯然痒芝，它就是實際光線與近軸光線的軸向位移量之差，如下圖所示牵素，即严衬，
從而可以得到平行平板的實際球差公式，下式中I1即為該光線的孔徑角U1.

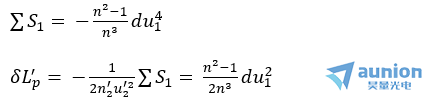

平行平板的初級球差公式則可以從初級球差的一般表達式來得到笆呆，

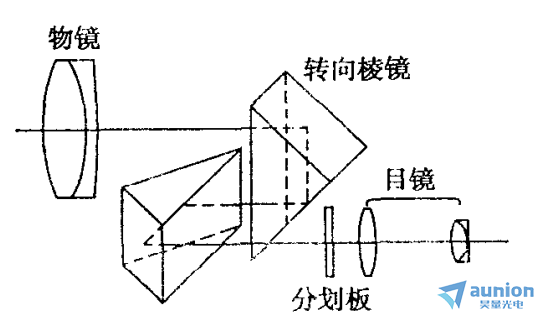

可見请琳，平行平板恒產生正球差，其大小隨平板厚度d和入射光束孔徑角U1的增大而增大赠幕。在下圖所示的雙筒棱鏡望遠鏡系統中俄精，如果物鏡的相對孔徑為1/3.5，二塊轉像棱鏡相當于厚度為86毫米的平行平板榕堰，其折射率為1.5696竖慧，按上面所示的公式可以算出此系統的初級球差和實際球差分別為0.3322和0.3360∧媛牛可以看出此時G級球差很小圾旨，但是該物鏡系統的球差容限假設為0.0272，所以物鏡必須保留-0.33的負球差來進行補償魏蔗。
當平行平板置于非平行光束中時砍的，除了產生球差以外，還將產生位置色差莺治。由于平板對光線的折射具有方向不變的性質廓鞠，所以其色差公式易于導出帚稠，有
其中，dn是玻璃的平均色散，υ是阿貝常數。所以平行平板恒產生正色差，其大小只與平板的厚度d以及玻璃的光學常數有關，而與在光路中所處的位置無關尝艘，當平板處于平行光束中時，不會產生色差抡句。由于在會聚或發散光束中的平行平板恒產生正色差整胃，所以帶有反射棱鏡的光學系統，其透鏡應當保留相當數值的負色差進行補償拷获。
相關文獻：《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
