博覽：2021 Nature量子增強非線性顯微鏡

技術背景：

光學顯微鏡是了解生命系統微觀結構和動力學的有力工具忆矛。當前的先進顯微鏡有：以近原子分辨率對生物分子成像的超分辨率顯微鏡，快速探索三維活細胞的光片顯微鏡请垛，用于神經網絡光遺傳學控制的高速顯微鏡等催训。然而，這些顯微鏡的靈敏度宗收、分辨率和成像速度從根本上受限于散粒噪聲漫拭。散粒噪聲是由于光被量化為光子產生的。雖然通過增加照明光的強度可以減少散粒噪聲的影響混稽，但是對于許多應用于生物學的先進顯微鏡而言采驻，由于光對生物活動的侵入审胚，導致這種方法并不可行。眾所周知礼旅，過量的光會干擾生物的功能膳叨、結構和生長，從而導致生物死亡痘系。

幾十年來菲嘴，人們已經知道可以利用量子關聯(quantum correlations)從用于光學測量的每個光子中提取更多信息。這使得我們不再需要糾結于信噪比和光強之間的平衡汰翠。實際上龄坪，出于這個原因，量子關聯已經是提高激光干涉引力波探測器性能的常用手段奴璃。靈敏度提高的重要性促使人們將量子關聯照明引入顯微鏡領域悉默。量子關聯也被用于紅外光譜成像和光學相干層析的照明。然而苟穆，所有先前的實驗使用的光強度比通常會出現生物物理?yè)p傷的光強度低 12 個數量級以上抄课，并且遠低于精密顯微鏡中通常使用的強度。因此雳旅，它們沒有提供絕對的靈敏度優勢(在沒有量子關聯的情況下跟磨，使用更高的光功率可以實現更高的靈敏度)。由于用于產生量子關聯的方法的局限性攒盈、且量子關聯產生后的脆弱性以及集成到精密顯微鏡中極具挑戰性等抵拘，表明將照明強度提高到與高性能顯微鏡相關的水平是一個長期存在的挑戰。

相干拉曼顯微鏡是一種非線性顯微鏡型豁，可探測生物分子的振動光譜僵蛛。它可以對化學鍵以極高的特異性進行無標記成像(特異性遠高于使用熒光等可行的特異性手段)。這為研究廣泛的生物活動(包括代謝活動迎变、神經退行(nerve degeneration)充尉、神經元膜電位和抗生素反應)提供了新的有力手段。

當前不足：

光損傷嚴重限制了相干拉曼顯微鏡的靈敏度和成像速度衣形，為強大的前瞻性應用（如無標記光譜多路復用成像(label-free spectrally multiplexed imaging)）帶來了障礙驼侠。最先進的相干拉曼顯微鏡已經受到散粒噪聲的限制。因此谆吴，無法通過改進儀器來克服這個障礙倒源。

文章創新點：

基于此，澳大利亞昆士蘭大學的Catxere A. Casacio(第一作者)和Warwick P. Bowen(通訊作者)提出了一種結合量子關聯照明的相干拉曼散射顯微鏡,可以打破散粒噪聲限制句狼，提高信噪比笋熬、靈敏度和成像速度。在對細胞內部進行成像時腻菇，信噪比提高了 35%突诬。結合亞波長分辨率和高靈敏度(提升14%)苫拍，可以看到原本會被散粒噪聲掩埋的生物特征。利用量子關聯可以避免光致?lián)p傷旺隙。消除了相干拉曼顯微鏡和更廣泛的高性能顯微鏡進一步發展的根本障礙。

原理解析：

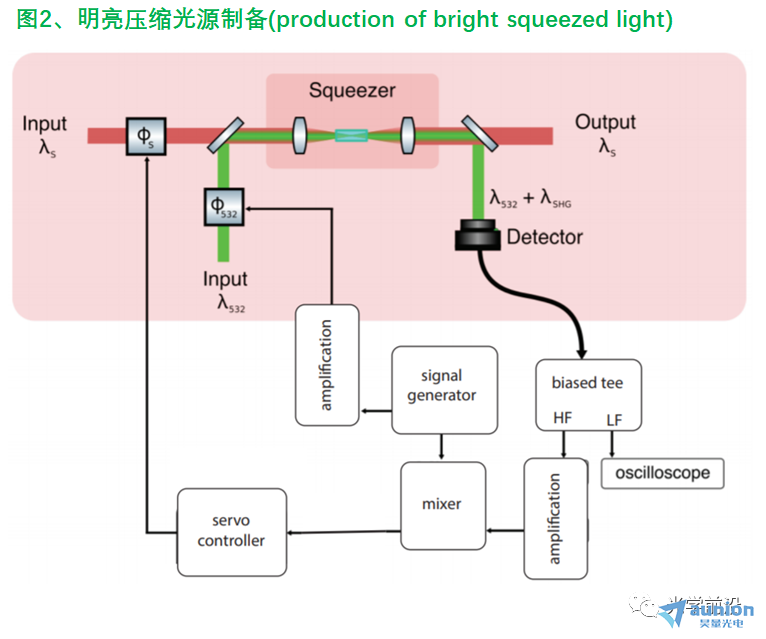

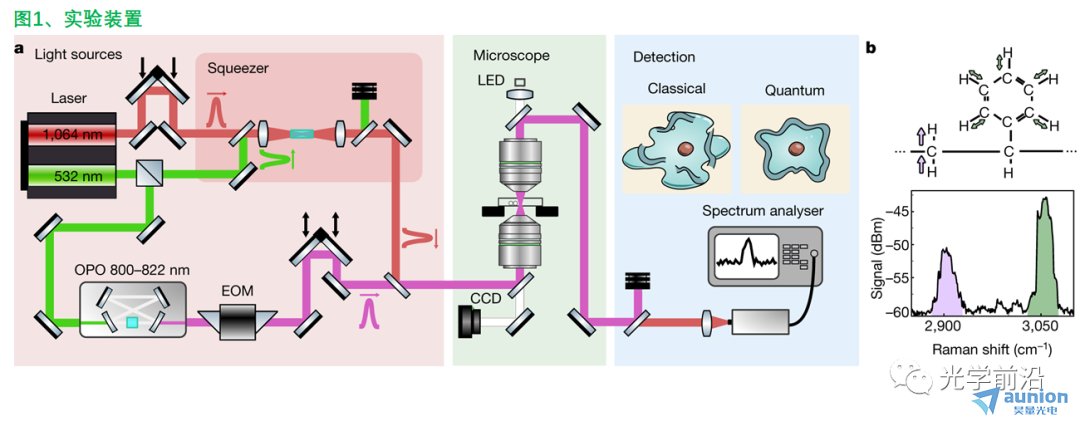

（1）借助壓縮態光場的光學測量可以突破散粒噪聲極限骏令，通過明亮壓縮光源與相干拉曼顯微鏡結合蔬捷，可以實現突破散粒噪聲限制的成像效果。顯微鏡采取倒置結構榔袋，集成了傳統明場成像和量子增強受激拉曼成像(如圖1a)周拐。選用近紅外波長減小生物樣品的激光吸收和光損傷。圖1a左為泵浦光生成部分凰兑，中為受激拉曼散射生成及同時明場顯微鏡成像妥粟，右為斯托克斯光束檢測及使用頻譜分析儀進行信號處理。明亮壓縮光源(bright squeezed light)詳細結構見圖2吏够。

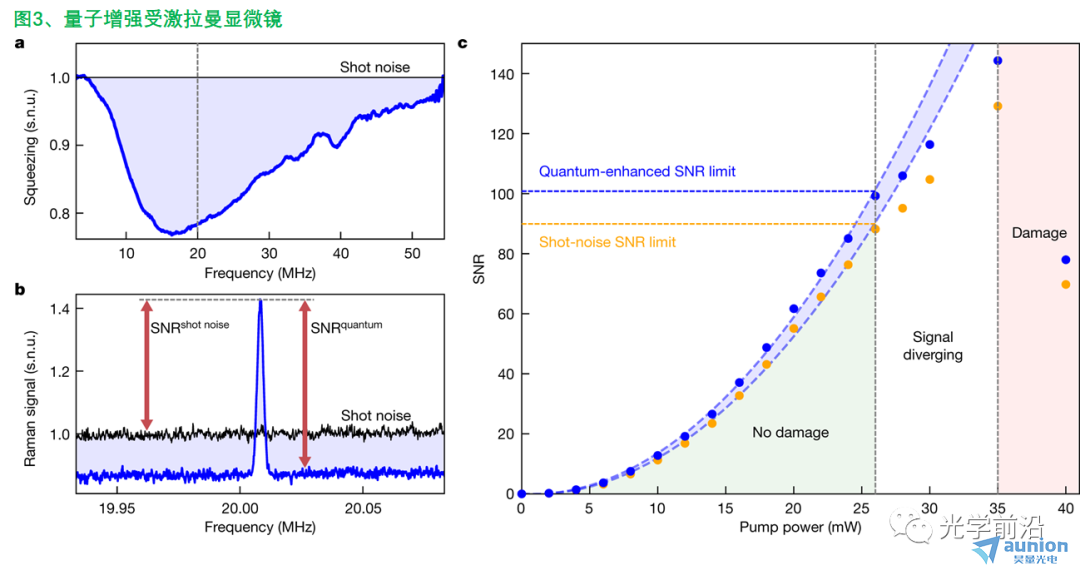

（2）使用專用的光學參量放大器在斯托克斯光子之間引入了量子關聯關聯勾给，實現量子關聯抑制噪聲，從而提高顯微鏡的信噪比锅知。關聯抑制或“壓縮(squeeze)”受激拉曼調制邊帶(sideband)頻率下斯托克斯場上的噪聲幅度（圖 3a播急，虛線），同時保持拉曼信號強度不變（盡管時空模態變化會影響這一點）售睹。

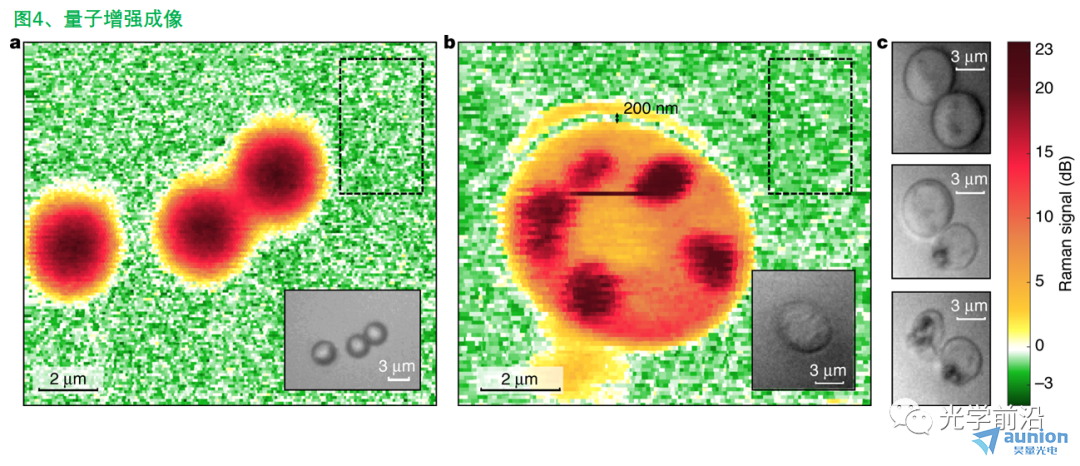

成像效果圖:

a桩警、拉曼位移為 3,055 cm-1 的 3 μm 聚苯乙烯珠子圖像，樣品上泵浦功率6 mW 昌妹。背景（綠色）無拉曼信號捶枢，受到測量噪聲的限制，該噪聲比散粒噪聲低 0.9 dB飞崖，信噪比提高了 23%烂叔。
b、拉曼位移為2,850 cm-1的水性緩沖液中活酵母細胞（釀酒酵母）的圖像蚜厉。幾個細胞器清晰可見长已。也可以看到可能是細胞膜或細胞壁的模糊輪廓，表明顯微鏡的分辨率約為 200 nm昼牛。在這里术瓮，測量噪聲比散粒噪聲降低了 1.3 dB，相當于信噪比提高了 35%贰健。樣本處泵浦功率約為30 mW 胞四。 210 W μm-2 的泵浦強度低于可觀察到的細胞損傷的強度。

（a伶椿、b 中的虛線矩形框顯示用于確定測量噪聲的區域辜伟，插圖是明場顯微鏡圖像氓侧。）

c、一系列圖像导狡，其中兩個細胞以與 b 中相同的泵浦功率照射约巷，但聚焦到大約高兩倍的強度。僅曝光幾秒鐘后即可觀察到可見光損傷（中間和底部圖像）旱捧。

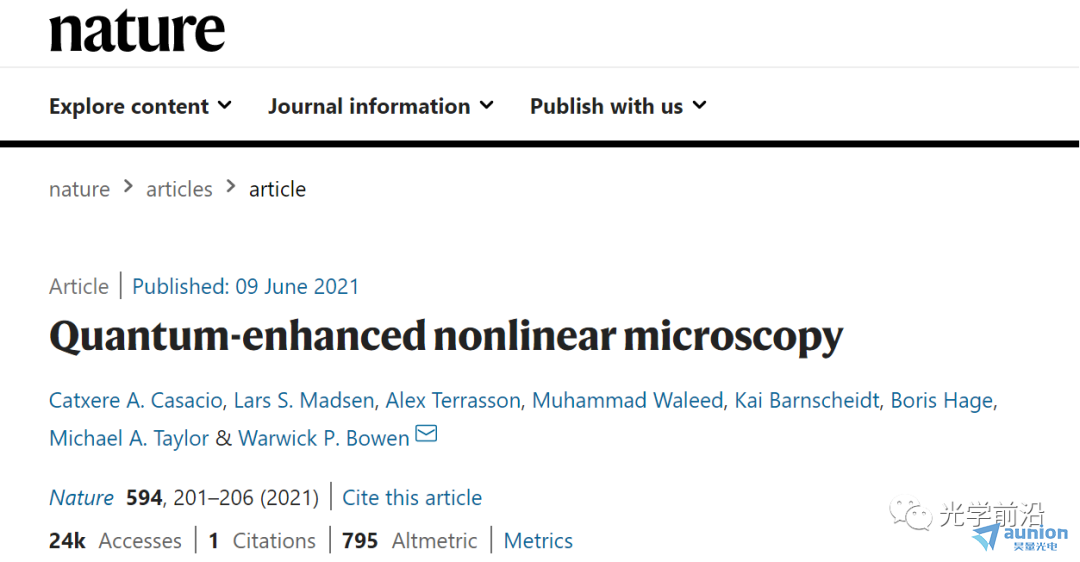

參考文獻：Casacio, C.A., Madsen, L.S., Terrasson, A. et al. Quantum-enhanced nonlinear microscopy. Nature 594, 201–206 (2021).
