博覽：2021Photonics Research基于混合編碼孔徑的千萬像素快照壓縮成像

正文

博覽：2021Photonics Research基于混合編碼孔徑的千萬像素快照壓縮成像

技術背景：

高分辨率圖像易得，但是高分辨高速的視頻采集難以實現窄锅。機器視覺在機器人创千、無人機、自動駕駛汽車和手機應用中的最新進展已將高分辨率圖像帶入我們的日常生活入偷。高速高分辨率視頻雖然在物理現象觀察签餐、生物熒光成像、體育直播等各個領域有著廣泛的應用盯串，但現有相機工作在高分辨率模式下時氯檐，由于受到幀率有限、內存体捏、帶寬和功率的限制冠摄，往往通量低糯崎。

關于高通量成像，快照壓縮成像（snapshot compressive imaging,SCI)被提出并成為廣泛使用的框架河泳。千萬像素(10-mega pixel )鏡頭和傳感器技術已經成熟沃呢，但高速和高分辨率成像的主要挑戰在于當前成像系統的處理能力不足。高速高分辨率記錄采集的海量數據給系統的存儲和傳輸模塊帶來巨大壓力拆挥，無法進行長時間的采集薄霜。近幾十年來，計算攝影的興起為研究人員提供了新思路纸兔，并在超分辨率惰瓜、去模糊、深度估計等許多與成像相關的領域取得了突破汉矿∑榉唬快照壓縮成像旨在實現從二維探測器捕獲的單個編碼快照中重建視頻和高光譜圖像等高維數據。視頻SCI系統通常由物鏡洲拇、隨時間變化的掩模奈揍、單色或彩色傳感器和一些額外的中繼鏡頭組成。在每次曝光期間赋续，數十個時間幀由相應的隨時間變化的掩膜調制男翰，然后集成到單個快照中。SCI 系統中的高維數據重建可以表述為線性不適定模型(ill-posed linear model)纽乱。經典 SCI 系統通常依賴于光刻技術產生的平移掩模(shifting mask)或空間光調制器投影的動態圖案作為隨時間變化的掩模奏篙。平移掩模方案可以提供高空間分辨率調制，但它依賴于平移臺的機械運動迫淹，存在不準確或不穩定秘通、難以緊湊集成的問題。對于空間光調制器生成的掩膜敛熬，它們可以通過微機械控制器快速切換肺稀，但其分辨率通常僅限于百萬像素級別，難以放大应民。

當前不足：

現有的視頻SCI系統话原，當空間分辨率達到千萬像素時，在硬件實現和算法開發上都難以實現(很少有SCI系統可以在現實場景中實現1000 × 1000像素分辨率的成像诲锹。通常分辨率大多為 256×256 或 512×512)繁仁。

文章創新點：

基于此，清華大學戴瓊海組的Zhihong Zhang(第一作者)等人提出了一種基于混合編碼孔徑的千萬像素快照壓縮成像方案归园。實現了千萬像素的SCI系統黄虱，用于采集高速場景，每秒通量高達4.6G體素庸诱。

（1）通過聯合使用動態 LCoS 和高分辨率光刻掩模捻浦，提出一種新穎的混合編碼孔徑快照壓縮成像 (HCA-SCI) 方案晤揣，該方案可以提供多路復用平移模式(shifting pattern)來編碼像平面，而無需物理移動掩模朱灿。

（2）受大規模SCI中的即插即用 (PnP) 算法的啟發昧识，提出了一種重建算法，該算法涉及全變分 (TV) 降噪器和基于學習的FastDVDNet降噪器的級聯和系列降噪過程盗扒。仿真結果表明跪楞，該算法能夠在合理的時間內提供較好的重建結果。

（3）基于HCA-SCI方案和開發的重建算法,構建了一個千萬像素的大規模 SCI 系統侣灶。實現了6甸祭、10、20炫隶、30的壓縮率，使得幀率為15fps的傳統相機可以實現高達 450 幀/秒的重建幀率阎曹，驗證了所提出方案在實際場景中的有效性伪阶。

原理解析：

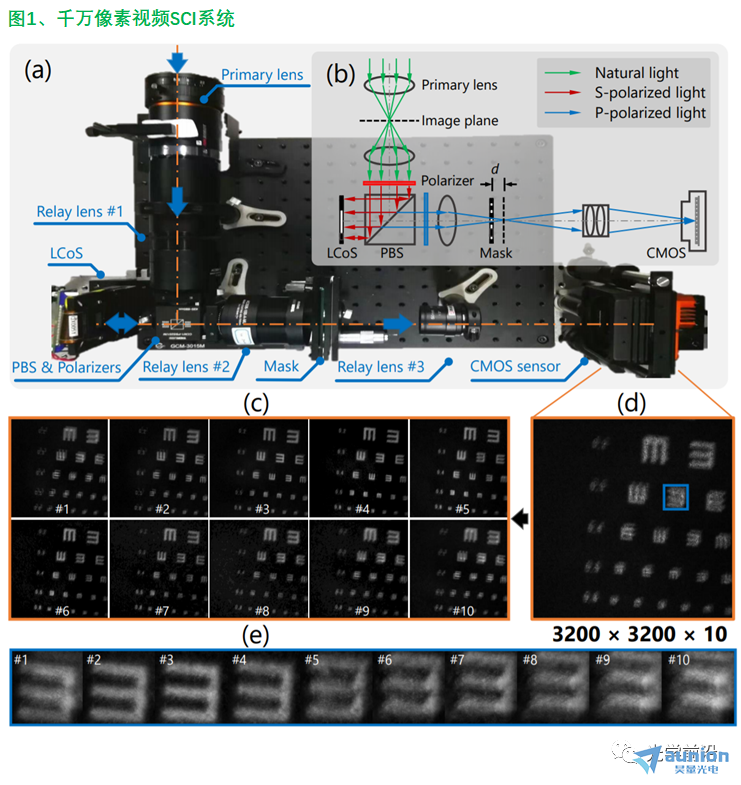

（1）整個硬件系統集成在一塊面包板上。包含了主鏡頭(primary lens)处嫌、偏振分光棱鏡(polarizing beamsplitter,PBS)栅贴、偏振片、振幅調制LCoS(2048*1536像素熏迹，4.5k刷新率)檐薯、三個中繼鏡頭、光刻掩膜(lithography mask,5120*5120像素注暗，4.5um*4.5um像元尺寸)坛缕、cmos相機(5120*5120像素，4.5um*4.5um像元尺寸)以及固定支架等捆昏。實物圖見圖1a赚楚，光路圖見圖1b。入射光首先被主鏡頭采集聚焦到第一個虛擬像平面上(圖1b中的Image plane)骗卜。然后由兩個中繼鏡頭組成4f系統宠页，將第一個像經編碼孔徑和光刻掩膜后傳遞到第二個虛擬像平面(圖1b中mask后相隔為d的虛線處)】懿郑孔徑編碼模組置于4f系統中央举户，包含了PBS、兩個偏振片和一個振幅調制LCoS遍烦。最后俭嘁，第二個虛擬像平面處的像由中繼鏡頭傳遞到CMOS相機上被采集。

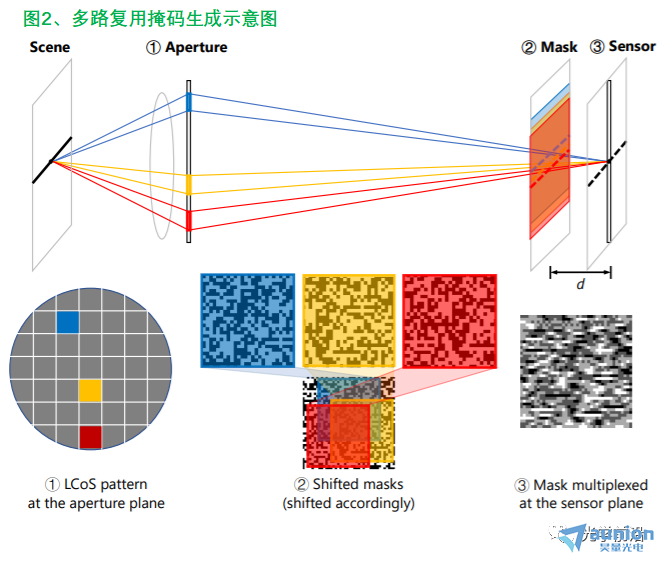

（2）編碼掩膜生成服猪。如圖2所示兄淫，LCoS的有效區域(圖2中的aperture)被分成幾個子塊(即子孔徑)屯远，每一個子孔徑對應著相應的光束傳播方向。光刻掩膜置于像平面之前捕虽，當不同的子孔徑打開的時候慨丐，相應子孔徑的光束將投影到像平面的不同區域，從而生成相應的平移編碼掩膜(shifting encoding mask)泄私。為了提高光通量房揭，多個子孔徑同時打開生成一個多路復用的掩膜被相機記錄。在一次相機曝光時間內晌端，依照時間順序捅暴，積分記錄多個不同的多路復用掩膜，即將時間上的場景通過不同的編碼掩膜記錄在同一個相機幀上咧纠，實現時間上的壓縮蓬痒。同時大大縮小了需要存儲的數據量。(數學模型見附錄)

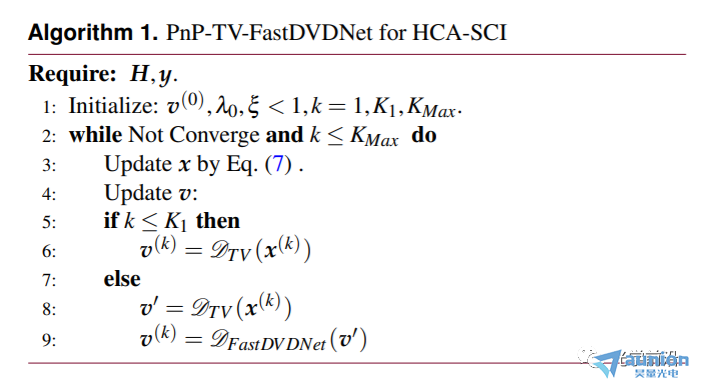

（3）重建算法漆羔。在PnP-GAP的基礎上梧奢，增加級聯降噪器，用于提升性能演痒。算法流程見Algorithm 1亲轨。（具體數學表述見附錄）

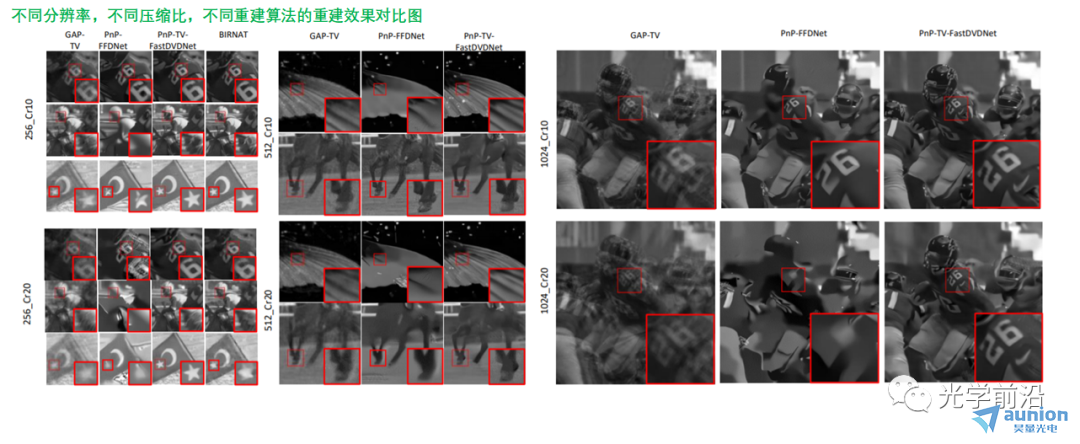

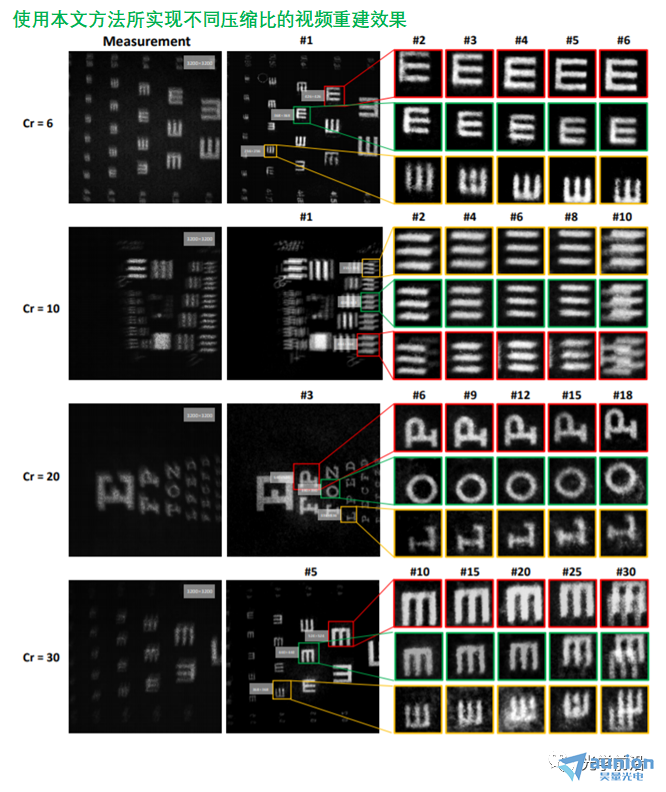

重建效果圖：

參考文獻：Zhang Z, Deng  chao, Liu Y, Yuan X, Suo J, Dai Q. 10-mega pixel snapshot compressive imaging with a hybrid coded aperture. Photonics Research [Internet]. The Optical Society; 2021 Aug 19

DOI：http://dx.doi.org/10.1364/prj.435256

附錄：

（1）掩膜生成數學模型

令O表示中心子孔徑打開時中心視角的掩膜，每一個由多個子孔徑多路復用生成的掩膜C可以表示成：

Si表示掩膜平移算子鸟顺，對應第i個子孔徑惦蚊；mi取0或1，表示第i個子孔徑的開關狀態讯嫂；N是子孔徑的數量蹦锋。考慮一個大小為nx*ny*B的視頻X欧芽，B代表幀率晕粪。視頻X被B個編碼的掩膜C調制，并在相機上積分采集渐裸，生成一個快照編碼的測量γ：

⊙代表Hadamard product(即對應元素相乘)巫湘。G是nx*ny大小的測量噪聲， 經過簡單推導昏鹃，（2）可以轉化為：

y是向量化的γ尚氛，g是向量化的G，元素數都是nx*ny洞渤。

（2）系統校正

臨時移除光刻掩膜阅嘶，用Lambertian白板作為物，I是LCoS全亮?xí)r采集的圖像，B是LCoS全暗時采集的背景讯柔，C是加入光刻掩膜后記錄的每一張動態編碼掩膜圖案抡蛙。C‘是校正后的編碼掩膜。

（3）重建算法模型

Pnp-GAP:SCI 逆問題可以如下描述

求解x

求解v

再基于算法1應用級聯降噪器降噪魂迄。
