曲線擬合搞得我一頭霧水！所有這些不同的技術是什么意思疾掰？

說來話長了…

對大多數人來講个绍，曲線擬合可能是整個試驗模態分析過程中z難的部分勒葱。實際上，z好稱它為模態參數估計巴柿。但那有點繞口 — 所以我們一般就稱它為曲線擬合凛虽。但實際上我們是試圖從測試數據中提取模態參數（頻率，阻尼和模態振型）广恢。讓我們首先討論一些一般性的內容凯旋。

或者分解為各階模態的貢獻

現在當你開始觀察這個測量結果時，很快會想到幾個問題钉迷。我應該用多少數據點至非？模型階數該是多少？曲線擬合算子的帶外模態有什么影響嗎糠聪？需要應用相同的技術于所有階模態嗎荒椭？我什么時候用單自由度，什么時候用多自由技術舰蟆？我該用時域還是頻域曲線擬合算子趣惠？（而應該想起來的是 — 哎呀，我多么希望那天我是去聽模態課了身害，而不是跑出去開派對了Ｎ肚摹）

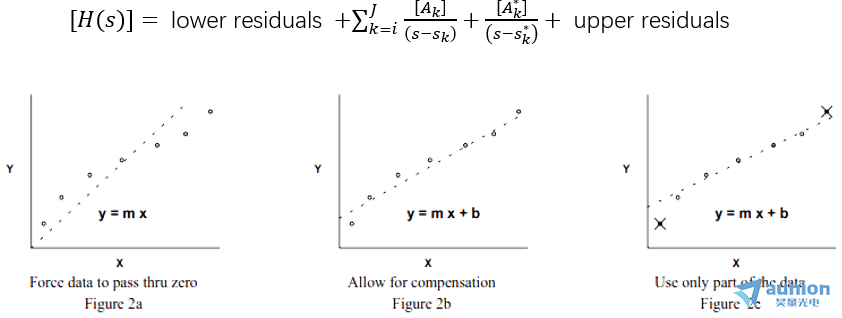

首先，讓我們考慮某個簡單的測力計校準數據塌鸯，圖2所示∈躺現在，如果在不受載荷情況下丙猬，測力計應該讀到零值涨颜，則圖2a代表了數據的z優直線擬合 — 但是费韭，那個擬合看起來不是很好。另一方面咐低，測力計要是有預載荷揽思，情況又是怎樣呢？那么见擦，可能需要允許來點補償钉汗，如圖2b所示。另外鲤屡，要是有些測量數據超出力傳感器的有效范圍损痰，情況又是如何呢？很可能僅僅應該使用一部分?jǐn)?shù)據酒来，如圖2c所示卢未。另外，誰說力傳感器是線性的堰汉，可以用y=mx+by=mx+b來一階近似了辽社？我有可能設想用一個三次函數來更好地描述測量數據。出于某些原因翘鸭，人人都理解這個測力計的例子滴铅，但卻很難認識到我測量的FRF也有相同的特性。從根本上講就乓，分析人員必須確定模型階數汉匙，用多少數據量，以及是否需要進行殘余項補償生蚁，如圖3所示噩翠。表示這個測量結果的基本方程如下從根本上講，我們需要根據系統的振動模態來描述系統邦投。例如伤锚，圖1所示的三階模態系統可以根據下面的系統頻響函數表達式來描述。

大致說來志衣，選擇一段模態進行擬合见芹，指定模型階數，以及確定包含殘余項蠢涝。

現在，我需要知道何時使用單自由度或多自由度技術阅懦。我所需要知道的是和二，一階模態與相鄰的下一階模態在多大程度上有模態重疊。圖4顯示了對于兩自由度系統的各種不同情況耳胎。圖4a表示各階模態分離的很開惯吕，并且具有很小的阻尼惕它。此類多階模態可以用單自由度擬合來近似。圖4b表示各階模態相鄰的很近废登，并且?guī)в泻苄〉淖枘帷?/p>

一階模態與相鄰的下一階模態有些重疊淹魄，這或許不能用單自由度擬合來正確地補償。對于這兩階模態堡距，有可能需要用多自由度擬合甲锡。圖4c表示分得很開的模態，但阻尼引起一定程度的重疊羽戒，這可能需要用多自由度擬合缤沦。但是，對于后面這兩種情況易稠，你或許可以試試單自由度擬合缸废，來與多自由度擬合進行對比。圖4d表示各階模態相鄰的很近驶社，并且具有大阻尼企量。對此情形，這就需要用多自由度擬合亡电。

zui后一件要考慮的事情是届巩，是要用時域技術還是要用頻域技術？從本質上講逊抡，數學關系式是相同的 — 只是看起來不一樣姆泻。很多情況下，我們按某種形式寫出關系式冒嫡，是因?yàn)橛行?shù)學技巧在其中拇勃，這樣使得方程更易于求解，或者從計算的角度來看孝凌，更高效方咆。但是，從本質上講蟀架，這兩個域是等價的瓣赂。無論如何，很多時候?qū)τ谛∽枘嵯到y(tǒng)片拍，我們傾向于用時域技術煌集；而對于大阻尼系統，我們傾向于用頻域技術捌省。

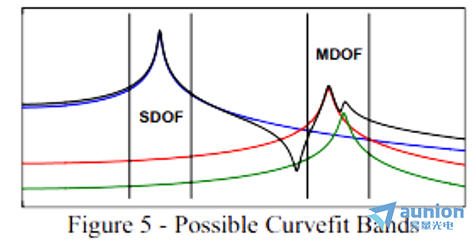

如果現在觀察圖5苫纤，對于這個測量結果來講，要估計模態參數，我該怎樣去想才是恰當?shù)哪鼐砭校苦藕胺希瑢Φ?個峰，利用單自由度有可能是正確的栗弟。但是模態2和模態3相鄰的太近污筷，不能用單自由度。這樣乍赫，對這些模態瓣蛀，很有能要用多自由度技術。要意識到的另外一件事情是耿焊，光標間不需要重疊或者覆蓋整個頻率區間揪惦。記住，我們是要試圖提取參數罗侯，對系統辨識出每一階模態的頻率器腋、阻尼和留數信息。

我們真的需要花更多的時間來討論每種技術的全部細節钩杰，但是當下沒有足夠的時間來面面俱到纫塌。但是這個概述應該可以讓你對所涉的某些概念有個初步認識。好好思考一下我們討論過的內容讲弄，或許在下一次措左，我們可以更詳盡地討論每種技術。如果你有模態分析的任何其他問題避除，問我好了怎披。
