多拉曼光譜的平行檢測已擴展到利用光譜儀CCD芯片的垂直和水平尺寸喘漏。它克服了一維檢測的限制，從而大大提高了獲取多個拉曼光譜的速度华烟。關鍵組件包括一個SLM和一個快速快門裝置翩迈，該裝置從不同的多聚焦模式組合中收集拉曼光譜。
多聚焦拉曼光譜儀的調制多焦探測方法
采用SLM技術生成多激光阱的m × n激光聚焦陣列盔夜。利用多通道ccd攝像機同時檢測捕獲的m × n個單個粒子的拉曼信號负饲。雖然單個拉曼光譜可以沿著CCD相機的垂直像素進行分辨，但在水平像素方向(沿光譜儀的色散方向)上喂链，光譜有明顯的重疊返十。為了解決這一問題，可使用一個快門裝置來調制模式拉曼信號椭微。
圖1

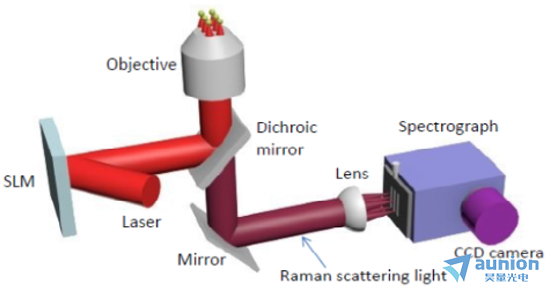

該檢測方案將能夠獲得不同組合的疊加拉曼光譜洞坑，然后對其進行分解，并允許在數據處理和分析后提取每個焦點的單個拉曼光譜蝇率。新的并行采集技術大大提高了共聚焦拉曼顯微鏡的成像速度迟杂。如圖1所示，SLM 通過調制單個激光束的相位來產生多個激光焦點本慕。785 nm的高功率二極管激光器作為激光源排拷。高NA物鏡60×用相位調制激光束在樣品平面上產生m × n激光聚焦陣列。6個微粒被3 × 2激光聚焦陣列捕獲锅尘。捕獲粒子的拉曼散射信號通過二向色鏡從激光中分離出來监氢，經過透鏡和多縫陣列后，直接進入光譜儀藤违。
圖2

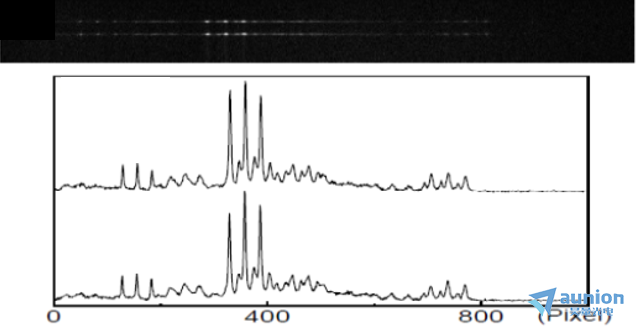

采用1340 × 100像素的多通道CCD 對所有捕獲粒子的拉曼光譜進行檢測浪腐。圖2為CCD相機捕獲的拉曼信號。通過調節兩排激光聚焦陣列之間的間隔距離顿乒，可以很好地分離兩排拉曼信號议街，沒有串?dāng)_。然而淆游，每一行有三個拉曼信號顯示了重疊和疊加傍睹，這是不可避免的隔盛。為了分解每一行疊加的光譜并檢索單個光譜，可使用調制多焦檢測技術進行光譜采集和重建拾稳。
圖3

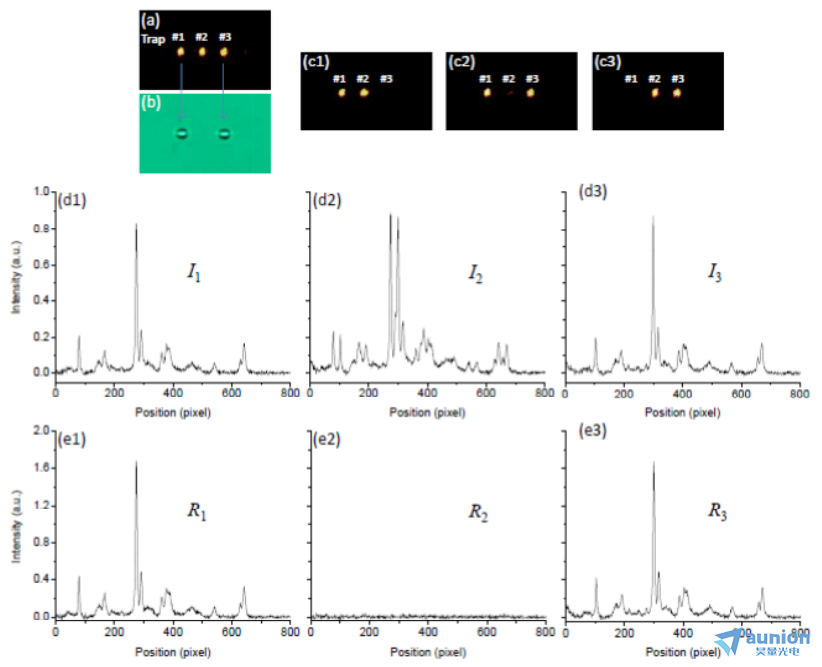

調制多焦檢測的第一種方法是激勵多焦陣列的調制吮炕，如照明調制。一條線上使用三個激光焦點(圖3(a))捕獲兩個3 μm聚苯乙烯珠(圖3(b))访得。當三個激光聚焦都處于“開”狀態時龙亲，測得的拉曼信號是被困在兩個側面聚焦和來自中心激光聚焦的一個背景中的兩個微珠的重疊拉曼光。通過用Matlab代碼對SLM進行編程悍抑，生成如圖3(c1)-(c3)所示的三種多焦模式鳄炉，實現了調制多焦檢測。在每個模式中搜骡，一個激光焦點是關閉的拂盯，而其他兩個激光焦點是“打開”的。捕獲每個多焦模式對應的拉曼光譜Ii (i = 1,2,3)记靡，如圖3(d1)-(d3)所示谈竿。從疊加拉曼光譜Ii中可提取單個拉曼光譜Rj (j = 1,2,3)，如2(R1) = I1 + I2 - I3, 2(R2) = I1 + I3 - I2, 2(R3) = I2 + I3 - I1摸吠。計算結果如圖3(e1)-(e3)所示空凸。由于獲得了三種調制的多焦模式，每個激光聚焦的拉曼信號被采集了兩次寸痢。因此每個焦點的最終計算譜顯示了累積的總結果呀洲。通過對比圖3(e)和圖3(d)可以看到最終拉曼強度的增加。
圖4

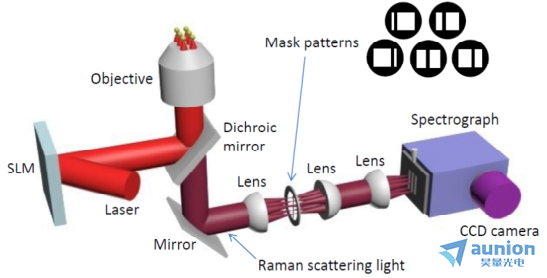

調制多焦探測的另一種方法是在保持激光聚焦陣列不變的情況下對發射的拉曼信號陣列進行調制啼止，即探測調制道逗。SLM產生一個穩定的激光聚焦陣列，用于連續捕獲和拉曼激發族壳。在拉曼光傳播路徑上放置兩個透鏡憔辫，如圖4所示，在焦平面上形成拉曼信號陣列仿荆。在目前的設計中，拉曼信號的調制是通過定制設計的掩模來實現的坏平。掩模圖案安裝在一個電動濾光輪上拢操，并放置在兩個透鏡的焦平面上。使用自定義編寫的MatLab程序同步切換濾光輪位置以改變掩模模式和CCD相機采集拉曼圖像舶替。
