模態空間系列（九）趣味解讀模態空間--工作變形和模態振型之間有什么差別？

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯昆禽，得到了Peter Avitabile教授的書面授權蝗蛙，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們醉鳖。如您轉載此系列中文翻譯捡硅，請保留本段的描述信息。

工作變形和模態振型之間有什么差別盗棵？對我來說壮韭，有時看起來它們像是一回事！

好吧… 那我們說說其差別吧漾根。

對很多人來講，這是一個常見的容易出錯的問題辐怕。一部分原因是由我們使用的這些詞語造成的逼蒙。我倒是寧愿把工作條件下采集的數據稱為工作變形模式，而不愿意使用形式這個詞寄疏。但目前不幸的是是牢，我不能改變這個專門術語了僵井。

我們當然知道，輸入激勵函數實際上是施加在時域驳棱，但我們在頻域內表示它批什；同樣，響應也發生在時域內社搅，但也同樣可以在頻域內表示驻债。因此，對于一個受到任意輸入激勵的結構形葬，可以利用頻響函數乘以輸入激勵函數來計算響應合呐。在圖1的示意圖中，對此進行了非常簡單的說明笙以。

所示的激勵為隨機激勵淌实，對所有頻率進行激發。重要的一點要注意猖腕，頻響函數作為濾波器拆祈，作用在輸入激振力上，這樣得到了某種輸出響應倘感。所示的激勵激起了所有階模態放坏，因此就一般情況下，響應是輸入激勵激發起來的所有階模態的線性疊加∠莱穑現在轻姿，如果激勵不包含所有頻率而只是激起了一個特定的頻率（評價工作狀態時犁珠，我們所關心的通常是此類情況）逻炊，情況又會怎樣。

讓我們來考慮一個簡單平板犁享，平板受到按正弦方式變化的輸入激振力的激勵余素。而且也假設激振力施加于平板的某個角上。對于本例炊昆，將只考慮平板的響應桨吊，假設輸入激勵僅僅激起了2階模態（當然還有更多階的模態，但讓我們從簡單入手）》锞蓿現在视乐，根據圖1和公式1，我們了解到敢茁，決定響應的關鍵在于輸入和輸出位置之間的FRF佑淀。同樣，需要記住彰檬，當采集工作數據時伸刃，我們不去測量作用到系統上的輸入激振力谎砾，也不測量系統FRF — 我們僅僅測量系統響應。

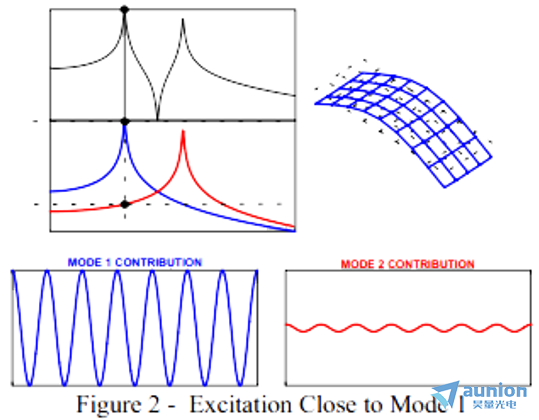

首先捧颅，我們用一個正弦信號對系統進行激勵景图，信號頻率正好等于平板結構第1階固有頻率。對某個FRF碉哑，系統響應如圖2所示挚币。那么，盡管僅在一個頻率上對系統進行激勵扣典，但我們知道忘晤，F(xiàn)RF是濾波器，決定了結構會如何響應激捏∩杷可以看出，F(xiàn)RF由1階模態和2階模態兩者的貢獻共同組成远舅。同時也看出闰蛔，大部分響應，不管是在時域內還是在頻域內图柏，是由模態1占主導的⌒蛄現在如果我們?nèi)y量那個頻率下的響應，而且是測量結構上很多點的響應蚤吹，那么看起來例诀，工作變形模式將與模態1非常類似 — 但有少量的2階模態引起的貢獻。記住裁着，對于工作數據繁涂，我們從來不去測量輸入激振力或FRF — 我們僅僅測量輸出響應。這樣一來二驰，測得的變形是輸入激勵引起的結構的實際響應 — 而不論輸入激勵是什么扔罪。

當我們測量FRFs進而估計模態參數時，實際上是確定1階模態單獨作用的效應對于總體FRF的獨立貢獻桶雀，如藍色所示志珍；2階模態單獨作用值朋，如紅色所示下梢；同時悬钳，對于所有其他階的系統模態，可依此類推棘捣。注意辜腺，對于工作數據，我們僅僅是觀察結構在某個特定頻率下的響應 — 它是對系統總體響應有所貢獻的所有階模態的線性合成。因此我們現在可以看出哪自，如果激勵主要激起了1階模態丰包，那么看起來工作變形模式與第1階模態振型將非常類似。

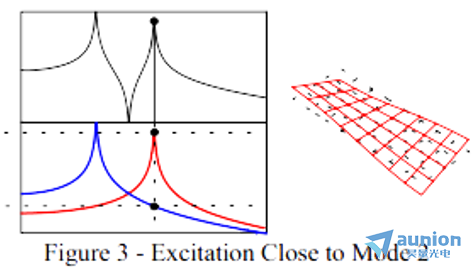

現在壤巷，讓我們正好在第2階固有頻率上對系統進行激勵邑彪。圖3顯示出與剛才所討論的1階模態相同的信息。但是現在看到胧华，主要是激起了系統的第2階模態寄症。我們必須再一次認識到，響應看起來跟2階模態很像 — 但是存在1階模態引起的少量貢獻矩动。

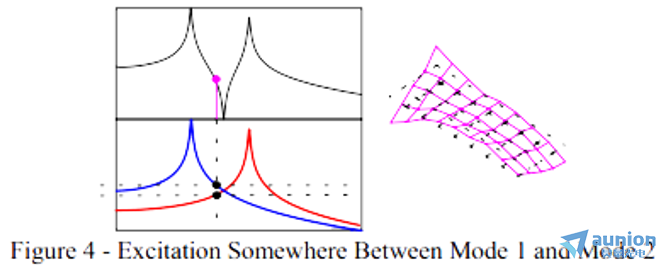

但是有巧，當我們遠離固有頻率對系統進行激勵時，情況又會如何呢悲没？讓我們在1階模態和2階模態中間位置的一個頻率上對系統進行激勵±河現在，可以看出模態數據和工作數據之間存在的實際差別在哪兒了示姿。圖4表示結構的變形形式甜橱。初看之下，這個變形看上去跟我們認識的任何東西都不像栈戳。但是岂傲，如果我們觀察這個變形模式足夠長的時間，我們真的可以看出在變形中有一點點一階彎曲子檀，還有一點點一階扭轉镊掖。所以，工作數據主要是1階模態振型和2階模態振型的某種合成褂痰。（是的亩进，實際上還有其他階模態，但是脐恩，1階模態和2階模態是系統響應中的主要參與者镐侯。）

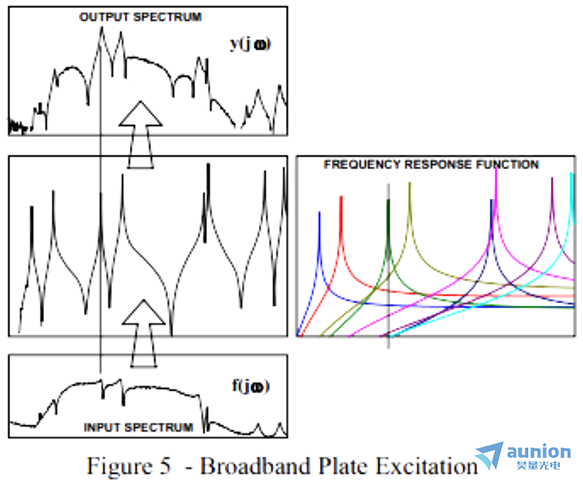

目前侦讨，在模態基礎上驶冒，通過理解某一階模態的FRF貢獻的方式，我們已經討論完了這個問題的所有方面韵卤。當實際采集工作數據時骗污，我們不去采集FRFs，而是采集輸出譜沈条。如果我們觀察它們需忿，一直都不是很清楚為什么工作數據看起來像是模態振型。圖5顯示了在平板結構的某一個位置進行測量而得到的輸出譜。現在屋厘，作用到結構上的輸入是頻率上更為寬帶的信號涕烧，而且激起了很多階模態。但是汗洒，通過理解每一階模態是怎樣對工作數據有所貢獻的议纯，就很容易弄明白所有階模態是怎樣貢獻于系統的總體響應了。所以實際上溢谤，工作變形和模態振型之間有著巨大的差別 — 現在我們可以看出瞻凤，模態振型按某種線性方式一起求和，構成了工作變形模式世杀。我希望這個討論有助于澄清關于工作變形模式和模態振型之間的謎團阀参。

好好思考一下這個問題，如果你有關于模態分析的任何其他問題瞻坝，問我好了蛛壳。
