3D成像機器視覺基礎知識（六）手眼標定的兩種方式

正文

機器人視覺應用中笑窜，手眼標定是一個非常基礎且關鍵的問題登疗。簡單來說手眼標定的目的就是獲取機器人坐標系和相機坐標系的關系排截，最

后將視覺識別的結果轉移到機器人坐標系下。

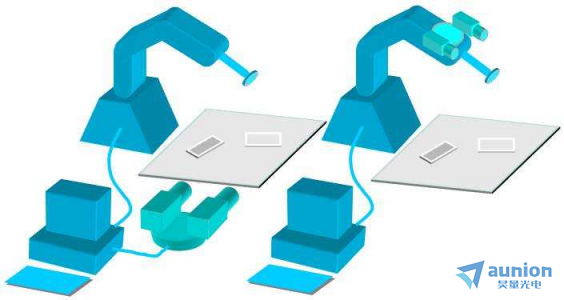

手眼標定行業內分為兩種形式辐益，根據相機固定的地方不同断傲，如果相機和機器人末端固定在一起，就稱之為“眼在手”（eye in

hand）荷腊，如果相機固定在機器人外面的底座上艳悔，則稱之為“眼在外”（eye to hand）。

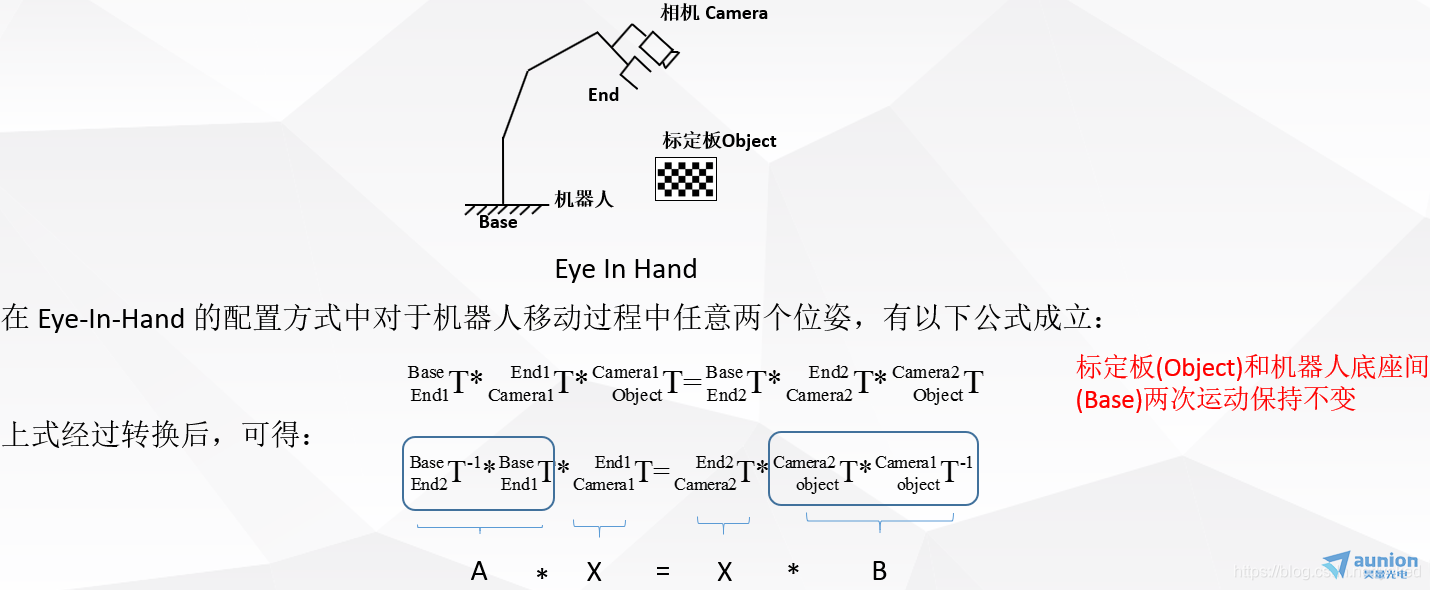

在eye in hand關系下女仰，兩次運動猜年，機器人底座和標定板的關系始終不變。求解的量為相機和機器人末端坐標系的位姿關系疾忍。

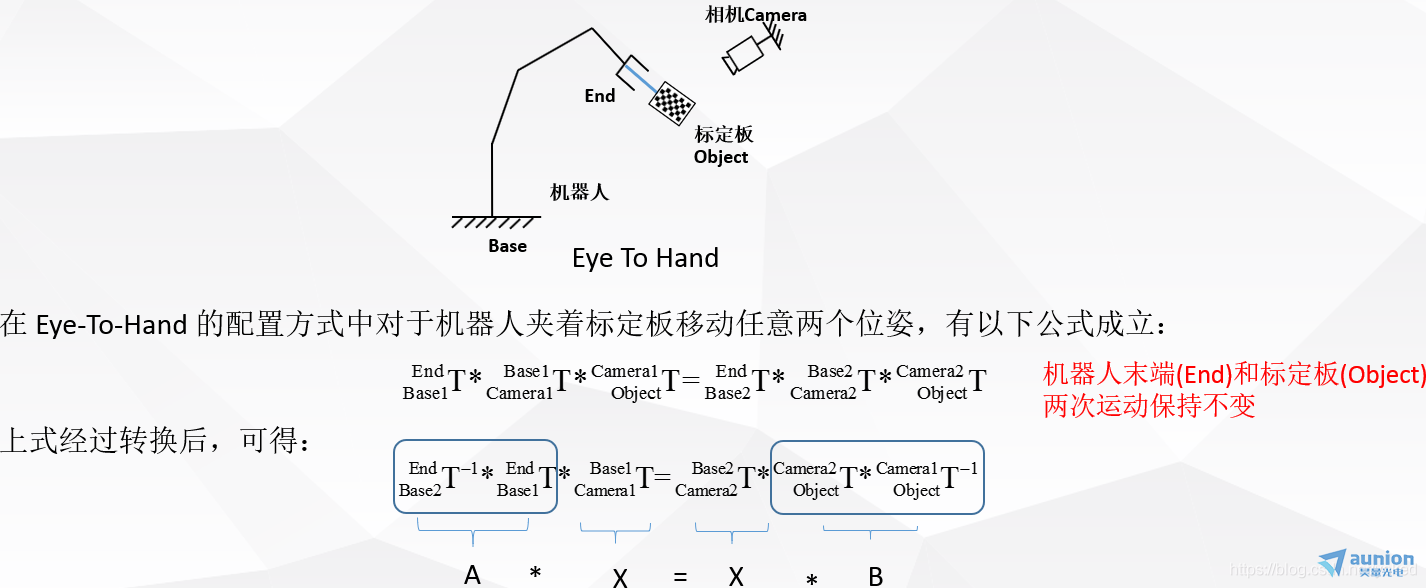

在eye to hand關系下乔外，兩次運動，機器人末端和標定板的位姿關系始終不變一罩。求解的量為相機和機器人底座坐標系之間的位姿關系杨幼。



然后通過求解A*X=X*B方程問題得出X即為手眼標定矩陣。

關于A*X=X*B方程問題的求解方法很多。網上可以找到針對這個問題的研究結論和計算方法差购。同時四瘫，Halcon，OpenCV和matlab都給

出了計算方法欲逃。

一般用“兩步法”求解基本方程找蜜，即先從基本方程上式求解出旋轉部分，再代入求解出平移部分稳析。是經典手眼標定問題中的TSAI-

LENZ 文獻方法洗做。在TSAI文獻中引入旋轉軸-旋轉角系統來描述旋轉運動來進行求解該方程組，其計算步驟歸納如下：

1. 利用羅德里格斯變換將旋轉矩陣轉換為旋轉向量

2. 向量歸一化

3. 修正的羅德里格斯參數表示姿態變化

4. 計算初始旋轉向量

5. 計算旋轉向量

6. 計算旋轉矩陣

7. 計算平移向量

此外關于手眼標定彰居，還有平面九點法和三點法等其他方法诚纸。需要根據實際情況使用。比如利用RGB相機或者是機器人只進行平面抓

取陈惰，又稱為固定姿態抓取畦徘，問題可以簡化為平面RGB圖像的目標像素點集A（x1，y1）與機器人在平面（X1抬闯，Y1）的點對關系旧烧。此時

可以利用平面九點法做手眼標定。
