橢偏儀與偏振相位（一）-幾種波片相位延遲測量的實驗搭建

波片是偏振光學技術中的重要元件攻柠，被廣泛應用于光彈力學球订、現代光通訊技術、醫療診斷和物理學研究等諸多領域瑰钮。在太陽物理研究領域冒滩，通過觀測和分析太陽光的偏振狀態可以得到太陽大氣中磁場分布和演化等信息浪谴，以此可研究黑子开睡、耀斑及日冕物質拋射(CME)等與磁場有關的太陽活動現象。現代太陽物理對磁場偏振測量精度要求甚高(10^-3以上)苟耻，而由于在太陽磁場測量設備的偏振分析器和濾光器中使用了大量波片篇恒，因而波片位相延遲精度將直接影響太陽磁場望遠鏡偏光系統的測量精度。隨著研究的日益深入凶杖，人們對偏振測量精度提出了更高的要求胁艰，有些儀器，例如我國研制的大型空間太陽觀測設備一一空間太陽望遠鏡(SST)智蝠，要求偏振測量精度達到10^-4以上腾么，這對波片的加工和測量精度都是一個挑戰。因此杈湾，研究波片高精度測量方法有著極qi重要的意義解虱。

測量波片位相延遲的方法有很多，例如光強法毛秘、光譜掃描法、補償法和調制法等叫挟，許多文獻對這些方法已有所論述艰匙。然而值得注意的是，在實際測量中抹恳，來自不同的方法或不同的儀器的測量結果往往存在差異员凝，有些結果之間的差異甚至超出了文獻所述的誤差范圍。因此奋献，確定產生測量差異的原因便成為亟待分析和解決的現實問題健霹。針對這個問題，并結合SST等項目對測試的具體需求瓶蚂，我們建立了一套高精度多功能測試系統糖埋，可以在該測試系統上用多種不同的方法測量波片的位相延遲，從而便于對不同的測量方法進行比較研究窃这，以確定誤差來源瞳别，優化測量方法。

利用該測試系統祟敛，本文對光譜掃描法，Soleil補償器法及兩種光強法進行了比較測量兆解，并結合測試結果對上述方法的原理及誤差來源進行了比較研究馆铁，分析了產生測量差異的原因。通過上述研究锅睛，總結出不同測量方法的適用條件埠巨，從而為不同實驗條件下選擇zui佳測量方法提供了參考依據。

實驗測試系統

首先測試系統如下圖所示衣撬。

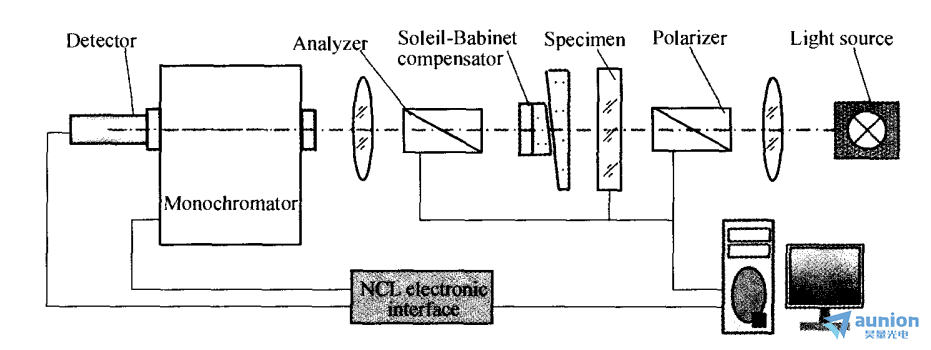

圖1 波片測試系統儀器設備及光路圖

為了滿足從可見光到近紅外的多波段測試需求乖订，測試系統采用具有連續譜的溴鎢燈作為光源并配合以單色儀。光源配備的穩流電源使輸出光強波動＜0.14％具练。光源出射光經準直鏡轉化為平行光乍构。起偏器和檢偏器為兩個Glan棱鏡，能夠保證測試系統從可見光到近紅外都具有優xiu的消光比扛点。兩個Glan棱鏡及置于其問的待測樣品分別安裝在可以360°自由旋轉的精密轉臺上哥遮，轉臺的精度優于1′，可由計算機控制轉動陵究，并記錄轉動信息眠饮。

選用zui大累計誤差為0.18％的高精度Babinet—Soleil補償器。補償器安裝于精密平移臺上铜邮，可以保證其移入仪召、移出光路時位置不變寨蹋。接收端選用的單色儀光譜精度為±0.2nm。NCL是與單色儀配套的數據采集系統扔茅，可準確讀取zui小電流信號為0.1nA已旧。計算機可以通過NCL實現對單色儀的控制，并記錄由探測器獲得的測量數據召娜。本文所述實驗是在可見光波段進行的运褪，選用EMI 9658R型光電倍增管作為探測器，其陽極靈敏度可達200A／lm玖瘸。此外秸讹，為了避免市電系統不穩定對測試造成的干擾雅倒，所有的電子儀器都經由UPS穩壓電源供電璃诀。光譜掃描法，補償法和光強法等測量方法都可以在這套測試系統上進行對比測試屯断。

了解更多詳情文虏，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1王勇輝,鄭春龍,趙振堂.基于斯托克斯橢偏測量系統的多點定標法[J].中國激光,2012,39(11):163-167.

2侯俊峰,于佳,王東光,鄧元勇,張志勇,孫英姿.自校準法測量波片相位延遲[J].中國激光,2012,39(4):173-179.

3王喜寶,宋連科,朱化鳳,郝殿中,蔡君古.連續偏光干涉法測量波片寬波段延遲量變化[J].激光技術,2012,36(2):258-261.

4趙振堂,林天夏,黃佐華,何振江.利用消光式橢偏儀精確測量波片相位延遲量[J].激光雜志,2012,33(3):8-9.

5程一斌,侯俊峰,王東光.組合波片的橢圓率角測量方法[J].北京理工大學學報,2019,39(7):750-755.

6于德洪,李國華,蘇美開,宋連科.任意波長云母波片位相延遲的測量[J].光電子．激光,1990,1(5):267-269.

7徐文東,李錫善.波片相位延遲量精密測量新方法[J].光學學報,1994,14(10):1096-1101.

8薛慶文,李國華.半陰法測量λ/4波片的相位延遲[J].光電子．激光,1998,9(2):150-151.

9 AzzamR. M. A., Bashara, N. M. ellipsometry and Polarized Light[M]. New York: North - Holland, 1977,198 - 201.

10孫英姿,王東光,張志勇,鄧元勇,張洪起,玄偉佳.波片相位延遲的光強測量法研究[J].天文研究與技術,2008,5(1):74-82.
