橢偏儀與偏振相位（十一）-斯托克斯橢偏儀的偏振定標測量實驗

1實驗裝置

根據上述原理建立的實驗裝置示意圖如圖1所示氓轰。將配有高精度穩壓電源的溴鎢燈作為入射光源，出射光束經過光纖耦合器轉化為準直度小于0.3°浸卦、光斑小于5mm的準直光束署鸡，并通過定標單元被斯托克斯橢偏儀調制和接收。定標單元中起偏器的消光比大于10000：1限嫌，波片1在中心波長532.4nm處為近1／4波片，由步進電機控制兩元件旋轉怒医，轉動精度優于2′炉抒，由計算機控制360°自由旋轉。

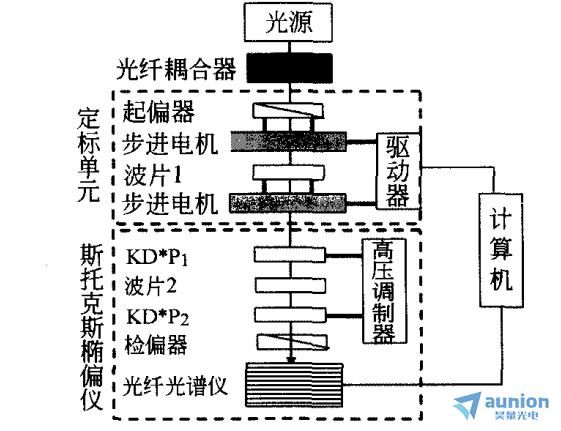

圖1 斯托克斯橢偏儀儀器矩陣測量裝置示意圖

實驗中稚叹，被測量的斯托克斯橢偏儀由兩個KD*P電光晶體KD*P₁和KD*P₂焰薄、波片2、檢偏器和光纖光譜儀組成扒袖。高壓調制器以倍頻的關系控制兩KD*P兩端電壓的快速反轉塞茅，從而實現入射光斯托克斯參數的完全調制。光纖光譜儀主要包含微型光柵和線陣ccd僚稿，可以同時得到多個波長處的光強值凡桥，可測光譜為300～1100nm。整個測量系統由Labview軟件編程實現自動化控制蚀同。

一般情況下缅刽，入射光的斯托克斯參數啊掏、波片的方位角誤調和相位延遲隨波長變化。由于這些參數的不確定性衰猛，單一波長處的儀器矩陣定標可能無法比較和分析非線性zui小二乘擬合方法和傳統方法的差異迟蜜。為了克服這一困難，實驗中利用斯托克斯橢偏儀中光纖光譜儀的優勢同時定標500～700nm波段的儀器矩陣啡省。實驗中分別使用非線性zui小二乘擬合定標方法、四點定標法和E-P定標法測量了KD*P型橢偏儀的儀器矩陣X卦睹，測量結果如圖2所示畦戒。

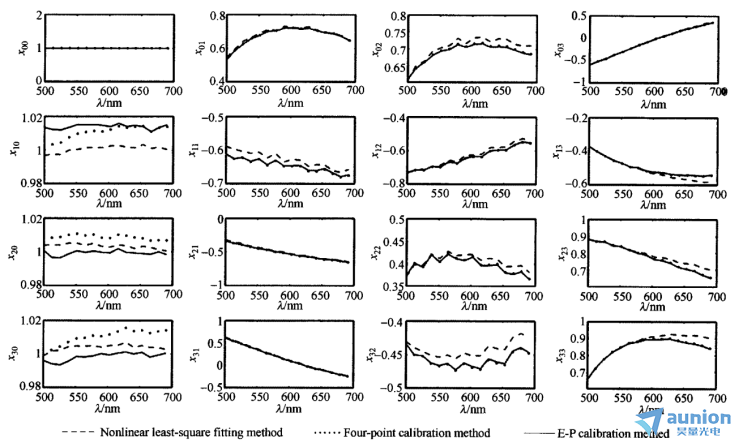

圖2 斯托克斯橢偏儀的儀器矩陣x定標結果

通過分析發現，在波長為500～600nm時结序，對于儀器矩陣的第4列障斋，3種定標方法的結果相一致，這表明定標單元中波片1的相位延遲的小角度誤差對四點定標法和E-P定標法的測量精度影響甚微徐鹤；而對于儀器矩陣的前三列垃环，四點定標法和E-P定標法的結果相一致，但與非線性zui小二乘擬合法有偏離返敬。其主要原因是兩種傳統方法中假設入射光是完全非偏振的遂庄，且認為定標單元中波片1的方位角不存在誤差。由非線性zui小二乘擬合法的參數擬合結果可知劲赠，入射光并非完全非偏振光且波片1的方位角存在誤差涛目；當波長大于600nm后，四點定標法和E-P定標法的結果基本保持一致经磅，但與非線性zui小二乘擬合方法偏離較大泌绣，這是由于波片1的相位延遲隨著波長變大而愈加偏離90°(見圖4)，四點定標法和E-P定標法中波片1為準1／4波片的假設不再成立预厌，從而引起兩種方法的測量誤差阿迈。

圖3 波片1的相位延遲與波長的關系曲線

了解更多詳情轧叽，請訪問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1王勇輝,鄭春龍,趙振堂.基于斯托克斯橢偏測量系統的多點定標法[J].中國激光,2012,39(11):163-167.

2侯俊峰,于佳,王東光,鄧元勇,張志勇,孫英姿.自校準法測量波片相位延遲[J].中國激光,2012,39(4):173-179.

3王喜寶,宋連科,朱化鳳,郝殿中,蔡君古.連續偏光干涉法測量波片寬波段延遲量變化[J].激光技術,2012,36(2):258-261.

4趙振堂,林天夏,黃佐華,何振江.利用消光式橢偏儀精確測量波片相位延遲量[J].激光雜志,2012,33(3):8-9.

5程一斌,侯俊峰,王東光.組合波片的橢圓率角測量方法[J].北京理工大學學報,2019,39(7):750-755.

6于德洪,李國華,蘇美開,宋連科.任意波長云母波片位相延遲的測量[J].光電子．激光,1990,1(5):267-269.

7徐文東,李錫善.波片相位延遲量精密測量新方法[J].光學學報,1994,14(10):1096-1101.

8薛慶文,李國華.半陰法測量λ/4波片的相位延遲[J].光電子．激光,1998,9(2):150-151.

9AzzamR.M.A.,Bashara,N.M.ellipsometryandPolarizedLight[M].NewYork:North-Holland,1977,198-201.

10孫英姿,王東光,張志勇,鄧元勇,張洪起,玄偉佳.波片相位延遲的光強測量法研究[J].天文研究與技術,2008,5(1):74-82.
