橢偏儀與偏振相位（六）- 精確測量波片相位延遲量的原理

波片是基于晶體雙折射性質的偏振器件丐巫，在光線技術、光學測量以及各種偏振光技術等領域具有廣泛的應用勺美，其中1/4波片及1/2波片在偏振器件中應用尤其廣泛递胧。測量波片相位延遲量的方法主要有：光強探測法、旋光調制法赡茸、半陰法缎脾、光學補償法等。這些方法主要基于對光強的測量占卧，容易受光源的不穩定及雜散光的干擾遗菠，精度受到一定的限制联喘，測量誤差一般在0.5°左右。本文從理論上分析了利用橢偏儀測量波片相位延遲量的可能性辙纬，討論了其測量精度及誤差來源豁遭，并利用消光式橢偏儀測量了1／4波片以及1／2波片相位延遲量。實驗表明：測量過程不受光強波動的影響贺拣，方法簡單蓖谢，操作方便，精確度高譬涡，測量波片相位延遲量精度達0.02°蜈抓。

測量的原理

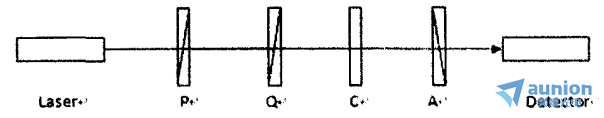

利用消光式橢偏儀測量波片相位延遲量時，光路要調整成直通的狀態昂儒。如圖1所示沟使，其中P為起偏器，Q為標準1／4波片渊跋，C為待測波片腊嗡，A為檢偏器。

圖1橢偏儀測量波片相位延遲量光路圖

透射式橢偏方程為：

其中和△為橢偏參數拾酝，可由橢偏儀測量燕少。T_p和T_s分別是樣品的p分量和s分量的透射系數，透射波的復振幅為(E_2p蒿囤，E_2s)客们，入射波的復振幅為(E_1p，E_1s)材诽。

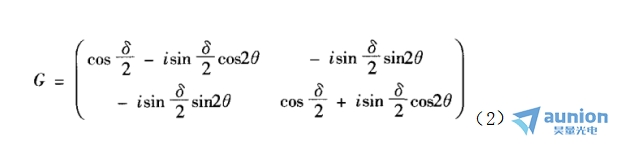

設θ為波片快軸與入射面的夾角底挫，為其快慢軸之間的相位延遲量，則波片的通用矩陣為：

取入射光E₁

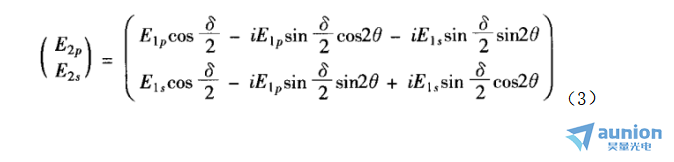

經過一個波片后脸侥，出射光E₂為:

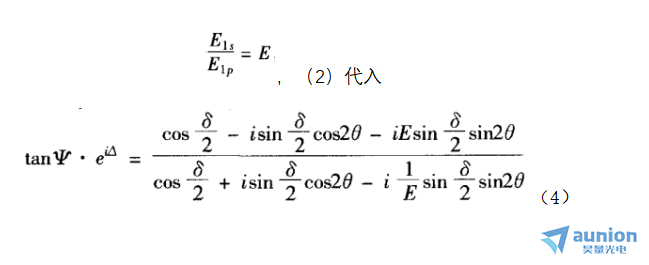

令

所以(4)式就是測量樣品的相位延遲量的橢偏方程建邓，只要測量橢偏參數(，△)值就能通過橢偏方程求出波片相位延遲量δ睁枕。為了便于測量官边，討論特定的θ值下，(外遇，△)值與波片相位延遲量的關系：

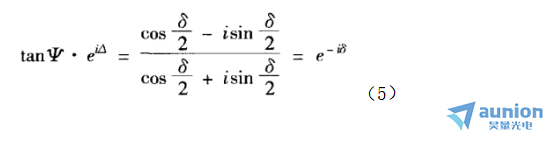

（Ⅰ）當θ=0°時注簿，即波片的快軸平行于入射面，則

因此

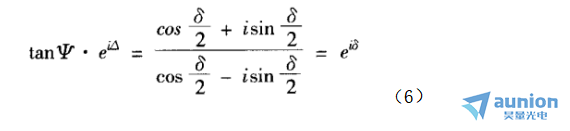

(Ⅱ)當θ=90°時跳仿，即波片的快軸垂直于入射面诡渴，則

因此

分析表明，橢偏儀的光路處于直通的形式塔嬉，通過選擇波片放置的θ值為0°或90°玩徊，容易測量得到△租悄，即波片相位延遲量δ。

了解更多詳情恩袱，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1王勇輝,鄭春龍,趙振堂.基于斯托克斯橢偏測量系統的多點定標法[J].中國激光,2012,39(11):163-167.

2侯俊峰,于佳,王東光,鄧元勇,張志勇,孫英姿.自校準法測量波片相位延遲[J].中國激光,2012,39(4):173-179.

3王喜寶,宋連科,朱化鳳,郝殿中,蔡君古.連續偏光干涉法測量波片寬波段延遲量變化[J].激光技術,2012,36(2):258-261.

4趙振堂,林天夏,黃佐華,何振江.利用消光式橢偏儀精確測量波片相位延遲量[J].激光雜志,2012,33(3):8-9.

5程一斌,侯俊峰,王東光.組合波片的橢圓率角測量方法[J].北京理工大學學報,2019,39(7):750-755.

6于德洪,李國華,蘇美開,宋連科.任意波長云母波片位相延遲的測量[J].光電子．激光,1990,1(5):267-269.

7徐文東,李錫善.波片相位延遲量精密測量新方法[J].光學學報,1994,14(10):1096-1101.

8薛慶文,李國華.半陰法測量λ/4波片的相位延遲[J].光電子．激光,1998,9(2):150-151.

9AzzamR.M.A.,Bashara,N.M.ellipsometryandPolarizedLight[M].NewYork:North-Holland,1977,198-201.

10孫英姿,王東光,張志勇,鄧元勇,張洪起,玄偉佳.波片相位延遲的光強測量法研究[J].天文研究與技術,2008,5(1):74-82.
