將非線性zui小二乘法擬合得到的入射光的Stokes參數S₁握础，S₂，波片1的初始方位角誤差和相位延遲δ作為已知量修正四點定標法和E-P定標法悴品。修正后測得的儀器矩陣如圖1所示禀综，3種方法的結果基本保持一致。由此表明苔严，非線性zui小二乘擬合方法在偏振定標過程中有效地提高了測量精度定枷，避免了入射光源的偏振效應、定標單元中光學元件初始方位角和相位延遲誤差對測量精度的影響届氢。

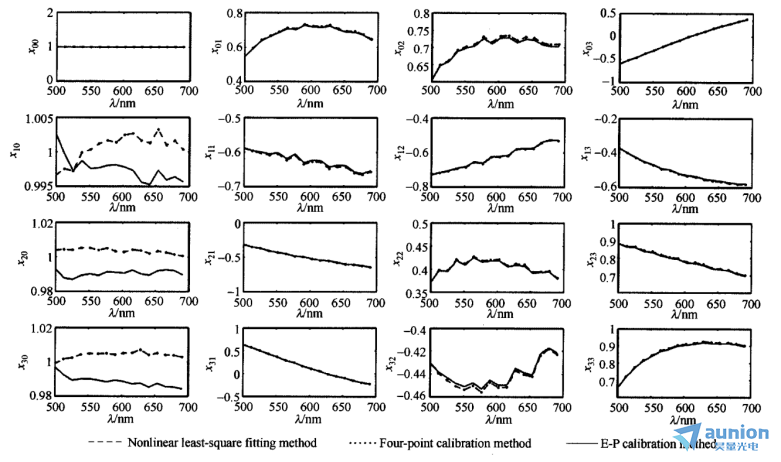

圖1 修正后斯托克斯橢偏儀的儀器矩陣x定標結果

采用反演的方式來估計儀器矩陣的準確性欠窒，即通過測量各角度下的光強值，結合儀器矩陣反演出對應角度的斯托克斯分量退子，將其與理論值進行對比分析岖妄。測量方法為：將校準單元中起偏器的方位角固定為0°，以10°為步長寂祥，從0°到360°旋轉波片荐虐，由此產生37個不同的偏振態，同時用斯托克斯橢偏儀對上述的偏振態進行測量得到I丸凭；然后用定標得到的儀器矩陣X和I帶入式S=X^-1I福扬，求得波片對應角度下4個斯托克斯分量的實驗值。定義斯托克斯參數測量值與理論值之間的平均偏差為：

式中：S_ij為斯托克斯參數的測量值贮乳，S'_ij為理論值。

定義斯托克斯參數的總均方根(RMS)偏差為：

圖2為中心波長為532．4nm處3種方法斯托克斯參量實驗值與理論值的對比恬惯。ΔS的測量結果如圖3所示向拆。由圖可知，當波長為500～600nm時酪耳，非線性zui小二乘擬合方法獲得的斯托克斯參數的總均方根(RMS)偏差約為1.6%浓恳，較傳統定標方法(四點定標法和E—P定標法的RMS約為2.1%)提高約0.5%刹缝；波長大于600nm時，系統信噪比的降低使得新方法的測量精度降為2.4%颈将，但由于波片1的相位延遲遠遠偏離90梢夯。(見圖4)，這使傳統測量的誤差顯著增大晴圾，遠大于非線性zui小二乘擬合方法的測量誤差颂砸。

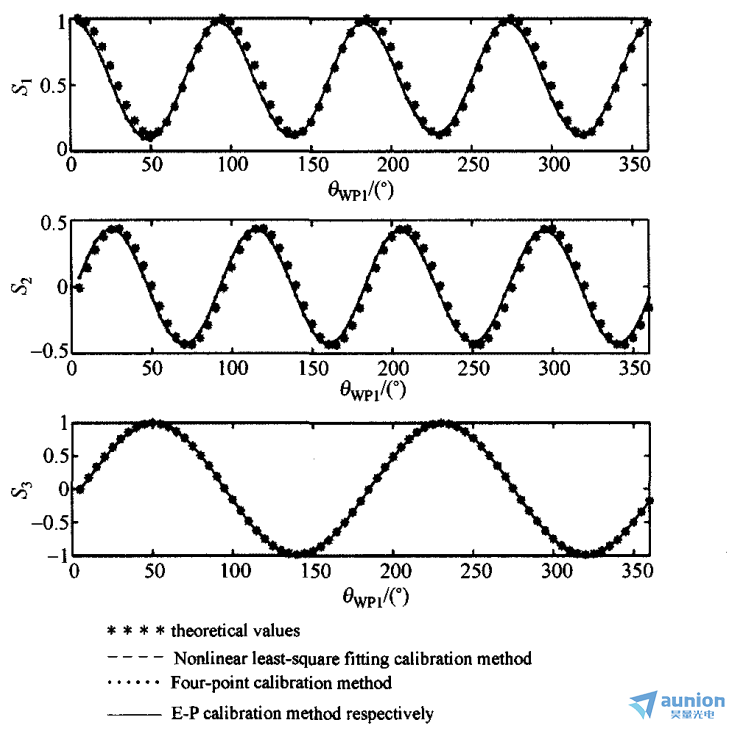

圖2 波長為532．4nm處3種方法斯托克斯參量實驗值與理論值的對比

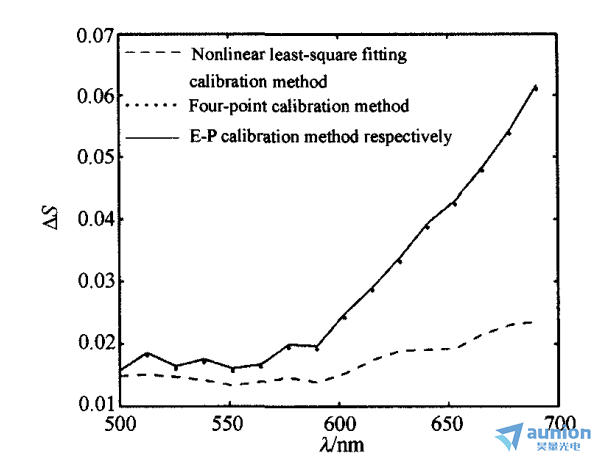

圖3 斯托克斯參量的總均方根偏差

本文提出了儀器矩陣的非線性zui小二乘擬合偏振定標方法，理論上設計了該方法的定標原理死姚，建立了對應的定標系統人乓，對KD*P型斯托克斯橢偏儀進行了定標，并與傳統的四點定標和E-P定標的結果進行了對比和分析都毒。實驗結果表明：在波長500～600nm處色罚，新方法獲得的斯托克斯參數的總均方根(RMS)偏差為1.6%，較傳統定標方法提高約0.5%账劲；在波長大于600nm時戳护，非線性zui小乘法的測量精度降為2.4%，但仍然遠高于傳統方法的測量精度瀑焦。

非線性zui小二乘擬合定標方法彌補了傳統方法中入射光的偏振效應及波片的快軸方位角和相位延遲誤差引起的測量誤差腌且，提高了測量精度。該方法測量簡單便捷蝠猬，適用于各種斯托克斯橢偏儀的儀器矩陣定標切蟋。
