橢偏儀與偏振相位（十）- 儀器矩陣的非線性zui小二乘擬合定標原理

圖1為斯托克斯橢偏儀儀器矩陣的定標光路示意圖旋廷。光源發出的光束經過定標單元(起偏器和1／4波片組合)后急前，由斯托克斯橢偏儀探測得到4個光強京郑，記為

設定入射光的歸一化斯托克斯矢量為

根據偏振光傳輸理論，探測光強I_out葫掉。與入射光的斯托克斯參數S_in有如下關系：

其中： 為系統透射率些举，X為被測斯托克斯橢偏儀的儀器矩陣，M_wp和M_P分別為定標單元中波片和起偏器的Mueller矩陣俭厚，和分別是偏振片和波片的方位角户魏， 為波片的相位延遲。

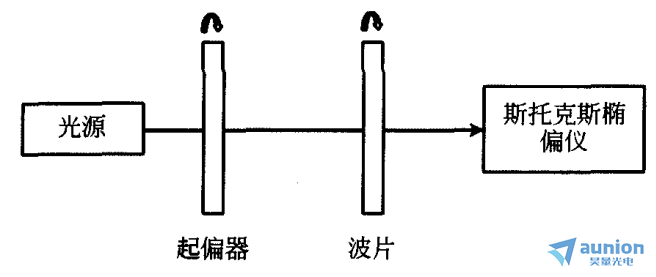

圖1 斯托克斯橢偏儀儀器矩陣定標光路示意圖

非線性zui小二乘擬合方法中被擬合參數的選擇如下：

(1)選用消光比大于10000：1的起偏器挪挤，可以認為起偏器是完美的叼丑，此時入射光的圓偏振分量不影響實際定標。因此扛门，僅選擇入射光的斯托克斯參數中兩個線偏光分量S₁和S₂作為未知參數即可鸠信；

(2)校準過程中，波片快軸相對于起偏器透射光軸存在的誤差為论寨。此外星立，由于制造誤差，定標單元的波片可能并非精確的1／4波片葬凳。假設波片的相位延遲為δ绰垂，非線性zui小二乘擬合定標中將和δ作為未知參數；

(3)系統透射率和儀器矩陣X的15個矩陣元作為未知參數沮明。

zui終辕坝，公式(1)寫為：

定標單元中窍奋，起偏器和波片分別以步長Δθ=45°獨立旋轉荐健，獲得64組調制偏振態，斯托克斯橢偏儀探測得到64組光強琳袄，記為

利用非線性zui小二乘擬合方法求解公式(2)中的所有未知參數江场，擬合函數如式(3)所示，其中i代表每一組光強的個數窖逗。由matlab庫函數lsqcurvefit擬合得到所有未知參數址否，從而獲得斯托克斯橢偏儀的儀器矩陣X。

非線性zui小二乘擬合方法的困難在于擬合初值的選擇碎紊。如參數較多佑附，全局優化時不同的擬合初值可能會有不同的擬合結果。盡管還有諸如蒙特卡洛法仗考、遺傳算法音同、RBF神經網絡、支持向量機等算法秃嗜，可以用來尋找全局zui小值权均，但這些算法不是非常復雜顿膨，就是非常費時，效果并不如意叽赊。因此恋沃，尋找一組合適的初值使得本文所用的非線性zui小二乘擬合偏振定標方法的擬合結果接近于真實狀態，對于斯托克斯橢偏儀的偏振定標有重要價值必指。

一般情況下囊咏，理想的斯托克斯橢偏儀的儀器矩陣X的每一行代表斯托克斯橢偏儀的一個偏振狀態，該偏振態可以由歸一化的Stokes矢量描述塔橡，即：

其中：β∈[一45°匆笤，45°]，∈[-90°谱邪，90°]代表偏振空間所有可能的偏振態炮捧。本實驗中所選的擬合初值如公式(5)所示。然后利用隨機模擬的方法惦银，隨機模擬給出可能的斯托克斯橢偏儀擬合參數的真值咆课，利用式(5)的擬合初值做非線性zui小二乘擬合，求解得到的擬合參數與模擬真值之差定義為參數擬合誤差扯俱。通過1000次模擬书蚪，分析參數擬合誤差的大小以判斷所選的擬合初值是否滿足要求。公式(6)為模擬真實值的選擇范圍迅栅，幾乎涵蓋了各種可能的偏振定標系統狀態殊校。

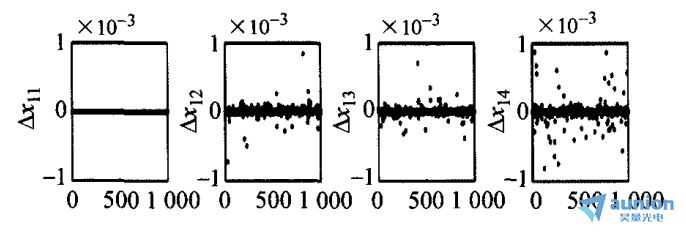

圖2為隨機模擬結果，1000次模擬中儀器矩陣的擬合誤差在1*10^-3读存，由此可見本文使用的非線性zui小二乘擬合方法及初值的選擇是有效的为流。

該方法將傳統方法的誤差源(入射光的斯托克斯參數、波片的方位角誤調和相位延遲)作為未知參數隨儀器矩陣一起由非線性擬合求解让簿，避免了這些誤差源引起的測量誤差敬察。

圖2 非線性擬合方法的誤差估計

了解更多詳情，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1王勇輝,鄭春龍,趙振堂.基于斯托克斯橢偏測量系統的多點定標法[J].中國激光,2012,39(11):163-167.

2侯俊峰,于佳,王東光,鄧元勇,張志勇,孫英姿.自校準法測量波片相位延遲[J].中國激光,2012,39(4):173-179.

3王喜寶,宋連科,朱化鳳,郝殿中,蔡君古.連續偏光干涉法測量波片寬波段延遲量變化[J].激光技術,2012,36(2):258-261.

4趙振堂,林天夏,黃佐華,何振江.利用消光式橢偏儀精確測量波片相位延遲量[J].激光雜志,2012,33(3):8-9.

5程一斌,侯俊峰,王東光.組合波片的橢圓率角測量方法[J].北京理工大學學報,2019,39(7):750-755.

6于德洪,李國華,蘇美開,宋連科.任意波長云母波片位相延遲的測量[J].光電子．激光,1990,1(5):267-269.

7徐文東,李錫善.波片相位延遲量精密測量新方法[J].光學學報,1994,14(10):1096-1101.

8薛慶文,李國華.半陰法測量λ/4波片的相位延遲[J].光電子．激光,1998,9(2):150-151.

9AzzamR.M.A.,Bashara,N.M.ellipsometryandPolarizedLight[M].NewYork:North-Holland,1977,198-201.

10孫英姿,王東光,張志勇,鄧元勇,張洪起,玄偉佳.波片相位延遲的光強測量法研究[J].天文研究與技術,2008,5(1):74-82.
