壓電效應：對某些材料施加壓力可以在材料兩端產生電動勢。這一突破性發現得益于期間晶體結構或晶體物理學快速绽慈、深入的發展恨旱。僅僅幾年后，壓電逆效應在數學上得到證實：即在同一個晶體上施加電動勢時坝疼，可以觀測到材料物理膨脹窖杀。這被稱為逆壓電效應，直到今天該效應仍然是壓電電機開發的理論基礎裙士。一些俄羅斯科學家提出了利用共振來解決傳統粘滑壓電電機問題的概念。以壓電陶瓷的固有諧振頻率驅動壓電晶體的膨脹和收縮管毙，以使其在相同的能量驅動下腿椎，因?yàn)楣舱穸蛎浉唷３暡▔弘婑R達依此開發夭咬。
展示全部
超聲波壓電技術的權威指南
一點點歷史沿革
這一切都始于 18 世紀熱釋電效應的發現。科學家們發現裹虫，當某些材料被加熱時肿嘲，它們會產生電勢。雖然科學家們早就猜想了壓電效應的存在筑公，但直到大約一個世紀后的 19 世紀末雳窟，皮埃爾居里才在實驗中發現了它。
該效應表明匣屡，對某些材料施加壓力可以在材料兩端產生電動勢封救。這一突破性發現得益于期間晶體結構或晶體物理學快速、深入的發展捣作。僅僅幾年后誉结，壓電逆效應在數學上得到證實：即在同一個晶體上施加電動勢時，可以觀測到材料物理膨脹券躁。這被稱為逆壓電效應惩坑，直到今天該效應仍然是壓電電機開發的理論基礎。
所有晶體都合適嗎嘱朽？
壓電陶瓷材料的根本特性是即使在去除極化場之后旭贬，它包含的電偶極子仍然可以永久保持一個固定的偶極取向。該極化場是一個強直流場搪泳，它將現有的偶極子全部排列在同一方向上稀轨，從而使結構作為一個整體具有偶極子方向。許多材料具有一定程度的壓電陶瓷效應岸军，但通常這種效應太弱而無法使用奋刽，或者材料本身的強度不足以承受壓電效應產生的物理力〖柙蓿或者換一種說法：它們由于機械膨脹而出現斷裂佣谐。這種現象在單晶材料中很常見，使用多晶陶瓷材料可以獲得更好的結果方妖。最后狭魂，許多單晶材料對水分非常敏感，使得它們在日常應用中毫無用處党觅。
壓電陶瓷最常用的材料是鋯鈦酸鉛雌澄，又稱PZT。典型的壓電材料是陶瓷與金屬的組合杯瞻。為什么镐牺？陶瓷具有壓電特性，但通常非常脆魁莉。這限制了陶瓷晶體在不斷裂的情況下可以承受的極限膨脹量睬涧。通過在晶體結構中添加一種或多種金屬募胃，組合變得更具彈性，從而可以進行更大的膨脹畦浓，而這種彈性膨脹對于壓電馬達來說是理想的痹束，其中膨脹度直接與馬達在一個膨脹周期內的運動有關。換句話說：這些脆性較小的復合陶瓷可應用在更大沖程的壓電馬達宅粥。材料濕敏性也更好参袱，使這些陶瓷成為廣泛應用的理想選擇。
它們是如何制作的秽梅？
將所有成分加工成非常細的粉末并混合在一起抹蚀。通常在此階段還會添加某種有機材料以使材料更好的混合，并在后續過程中通過加熱混合物方式將其去除企垦。然后將粉末在坩堝中再次加熱环壤，以方便塑性。這種形狀可以是扁平的磚形钞诡、圓柱體或任何其他形狀郑现。
材料定型后，就需要對材料進行極化荧降。極化過程在加熱的油浴中完成接箫，并在幾分鐘到幾小時的時間內在壓電陶瓷元件上施加直流電壓。然后將元件從油浴中取出并冷卻朵诫，從而在材料中形成永久的極化結構辛友。
壓電效應的技術機理
在上一章中，我們解釋了壓電陶瓷材料包含永久電偶極子剪返，這些電偶極子都朝向同一方向废累。你將會明白這有什么用。當我們在陶瓷材料的兩側施加電動勢（電壓）時脱盲，電場將開始推動帶正電和帶負電的晶體彼此遠離邑滨。這會導致材料膨脹。這種膨脹非常小钱反，通常在納米（百萬分之一毫米）到微米（千分之一毫米）的數量級掖看。因此，需要進行非常多次的膨脹面哥，并結合一種機制乙各，將這種膨脹轉化為可定量運動，才能獲得真正的壓電電機幢竹。
壓電陶瓷材料有一個巨大的優勢：膨脹（以及去除電壓時的收縮）非常快恩静，因此每秒可以進行很多次膨脹焕毫。大多數壓電電機的工作頻率介于 10kHz 和 200kHz 之間（每秒 200.000 次膨脹/收縮）蹲坷。另一個特性是壓電陶瓷材料的膨脹與施加的電壓成正比。這是一個有用的屬性邑飒，但它有其局限性：首先循签，材料在斷裂前可以承受的膨脹是有限制的；也有一個實際問題的限制疙咸，許多壓電電機用于人們直接使用和觸摸的產品中县匠。電壓越高，人們越需要小心撒轮，以免在意外接觸陶瓷時受到電擊乞旦。在傳統的壓電系統中，需要施加高達 500V 的電壓题山，而在超聲波壓電系統中兰粉，使用低得多的電壓 (24V - 48V)，因?yàn)橹C振效應可以產生與施加高電壓相似的效果顶瞳，超聲波系統被認為是更安全的系統玖姑。
最基本的促動器，壓電堆
正如在介紹中所解釋的慨菱，當施加電動勢時焰络，某些晶體材料會產生物理膨脹。這種膨脹與施加的電壓成正比符喝。顯然闪彼，這有一個極限：在某一點上，電壓變得如此之高洲劣，以至于晶體斷裂备蚓。逆壓電效應能導致晶體寬度的變化非常小。這限制它的適用范圍：它不適用于大于 1 μm 的位移囱稽，但可以對非常小的距離進行精細控制郊尝。這使得壓電晶體對于在亞微米世界中定位物體非常有用。適用于需要將鏡子或鏡片放置在非常特定位置的科學研究战惊、或者晶圓檢測機流昏、電子顯微鏡甚至醫療設備。

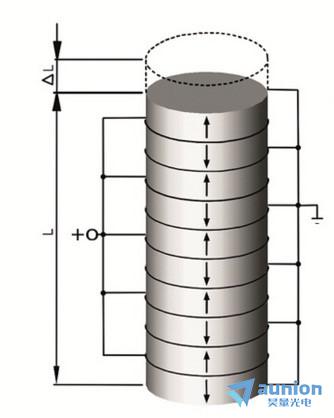

為了解決位移受限的問題吞获，很早就出現了堆疊多個壓電晶體的想法况凉，每個壓電晶體都具有可控制的電壓，不會威脅到晶體結構各拷。這就是所謂的壓電堆刁绒。它是一堆單獨驅動的晶體，結合起來可以產生幾微米的膨脹烤黍。不是很好實現知市，但研究正在取得進展傻盟。
壓電堆的另一個優點是它可以產生的力。一個小壓電堆可以輕松生成 20N 力甚至更多嫂丙。較大的壓電堆可用于以非常精確的方式定位非常重的物體娘赴，所有這些應用都沒有很大的行程范圍。我們現在知道了逆壓電效應的基本原理跟啤，但是如何利用這種現象的優勢來實現更大的位移呢诽表？科研人員測試過多種設計，但只有少數具備實用性隅肥。讓我們來看看幾種較為成功的竿奏。
粘滑馬達
粘滑電機的原理很簡單：將壓電堆與滑塊上的陶瓷軌道橫向并排貼合放置。在一個方向上緩慢移動武福，在晶體和滑塊之間形成“滑動”议双，但在另一個方向上，移動得更慢捉片，在兩者之間形成“黏著”平痰，結果滑塊與壓電元件一起移動。很明顯伍纫，在這樣的運動中宗雇，一次只行進了與晶體膨脹相同的距離，因此需要重復此運動數千次才能行進一定長度莹规。幸運的是赔蒲，從技術上講，完全可以在 KHz 范圍內交替驅動信號良漱。
有什么缺點舞虱？即使信號的頻率很高，滑塊仍然移動得很慢母市。最高 5 mm/s 的速度是可實現的矾兜，但更快難以達到。對于某些應用場景患久，這種緩慢的速度是一個問題椅寺。但最大的缺點是電機壽命。壓電電機在滑塊上的陶瓷條上不斷滑動蒋失，不僅會產生令人不適的噪音返帕，還會導致接觸點磨損嚴重。想象一下篙挽，對一個非常小的鋼珠以每秒研磨數千次的頻率連續工作數周荆萤。當然，可以通過提高施加到電機的電壓來增加每沖程的行程铣卡，但出于安全考慮观腊，通常只允許施加最高48V 甚至24V的電壓邑闲，這限制了該解決方案的效果。
壓電超聲馬達
七十年代梧油，一些俄羅斯科學家提出了利用共振來解決傳統粘滑壓電電機問題的概念。這個想法很簡單州邢，嘗試以壓電陶瓷的固有諧振頻率驅動壓電晶體的膨脹和收縮儡陨，以使其在相同的能量驅動下，因?yàn)楣舱穸蛎浉嗔刻省３暡▔弘婑R達有兩種類型：駐波和行波壓電超聲馬達骗村。

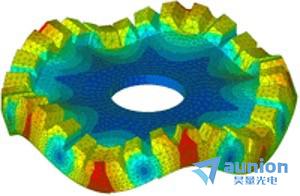

在行波壓電超聲馬達中，接觸點沿運動方向移動呀枢，不斷向前推動滑塊胚股。通常這用于昂貴的相機鏡頭。該概念使用一種環形壓電陶瓷材料裙秋，其中的波由上述壓電效應產生琅拌。該波圍繞環傳播，接觸環的接觸點“漂浮”在波上摘刑，并在與行波相反的方向上進行凈位移进宝。這個原理很難應用于直線運動，但非常適用于旋轉枷恕。原因是很難在線性陶瓷片的一端產生行波并在另一端將其衰減掉党晋。在一個環中，你可以讓波一次又一次地四處傳播徐块。這項技術對相機來說很有趣未玻，因?yàn)橛幸粋€(gè)大光圈。對于其他應用場景胡控，它的用處不大扳剿，并且該概念僅允許低速工作。雖然行波壓電馬達可以實現很高的力铜犬，但它容易磨損并且使用壽命有限舞终。
相反，駐波電機具有一個（或幾個）定義的接觸點癣猾。這些接觸點以一個橢圓軌道路徑相對于滑塊振動敛劝，從而產生凈位移。
在駐波型的情況下纷宇，由于振蕩頻率與電機結構的兩個共振頻率一致夸盟，因此接觸點的運動得到增強。圖 3 顯示了壓電超聲電機的諧振模式示例像捶，該電機由 Xeryon 的創始人在比利時魯汶大學 (KUL) 開發上陕。在第一共振模式下桩砰，接觸點沿切線方向移動，即運動方向（見圖3左圖）释簿，這種模式有時被稱為“彎曲模式”亚隅。在稱為“正常模式”的第二種共振模式中，觸點垂直于運動方向振動（圖 3 右側）庶溶。

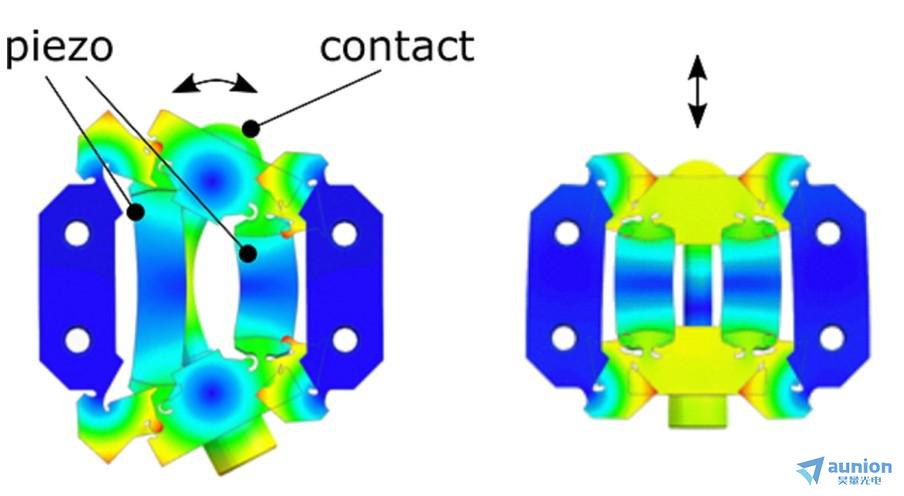

圖1：在 KULeuven（Santoso煮纵，2014 年）開發的超聲波駐波壓電電機的共振模式：彎曲模式（左）和正常模式（右）
通過精心選擇壓電電機的電驅動信號，兩種模式同時被激發偏螺，相位差為正負 90 度行疏。這導致了接觸點的橢圓振動，如圖 4 所示套像。除了相位差之外酿联，接觸點的運動軌跡也可以通過驅動信號的幅度或頻率來控制。

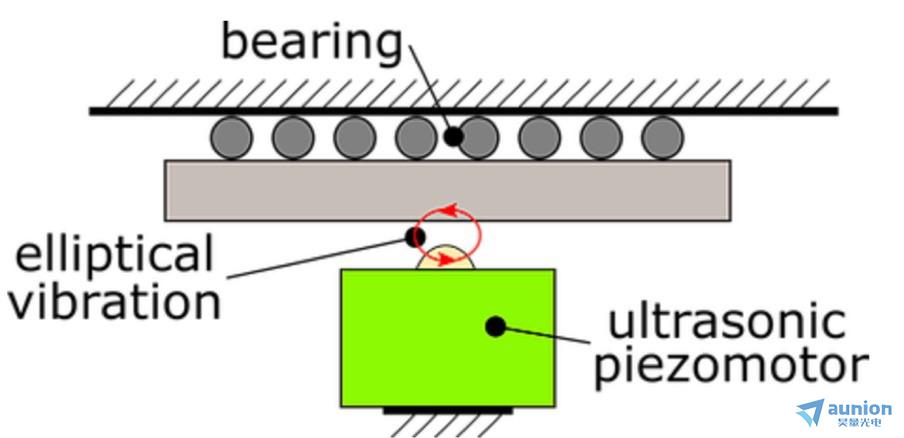

圖2：超聲波壓電電機接觸點的橢圓振動
駐波壓電超聲馬達的特點：
接觸點的橢圓軌跡可以形成具有非常小的水平幅度位移夺巩，每一次振動導致對整機運動的水平位移貢獻很小贞让。這導致非常精細的定位分辨率，而無需額外的準靜態掃描模式（通常用于粘滑壓電電機以實現納米分辨率）劲够。其優點是超聲波壓電馬達定位后零漂移震桶，實現了良好的雙向位置重復性。
此外征绎，塑造橢圓軌跡的控制策略使得跟隨滑塊的恒定低掃描速度成為可能蹲姐。術語“超聲波”是指振蕩頻率超出人類可聽頻率范圍。這就解釋了為什么這些電機運行無噪音人柿，當操作員在光學顯微鏡等系統附近工作時柴墩，這是一個明顯的優勢。此外凫岖，由于操作頻率高江咳，使用超聲波壓電電機可以實現 1000 mm/s 甚至更高的高運動速度。由于其在諧振下運行來哥放，這種電機具有低功耗和低發熱特性歼指，這在能量利用上比準靜態運行更有利。這在需要熱穩定的手持設備和系統中很重要甥雕，最后踩身，當在適當?shù)墓ぷ鳁l件下使用時，這些電機可以實現長距離和長壽命社露。因?yàn)榕c粘滑壓電馬達相比挟阻，接觸點和滑塊之間的沖擊更低。
