有一個明顯的趨勢是勤家，壓電電機被越來越多地用作電動機的替代品，同時也作為新應用的合適技術柳恐。這是因為研發人員越來越熟悉這項技術及其優勢伐脖。一般來說，壓電電機分為三種類型：最常見的類型是沖擊驅動的粘滑壓電電機乐设；第二類包括步進式壓電電機讼庇，通常用于高推力應用。第三種是超聲波或諧振壓電馬達近尚。這三種類型都有其特定的優點和用途蠕啄，可以通過更詳細地了解工作原理來說明。
壓電馬達如何工作如庭？
有一個明顯的趨勢是叹卷，壓電電機被越來越多地用作電動機的替代品，同時也作為新應用的合適技術坪它。這是因為研發人員越來越熟悉這項技術及其優勢骤竹。一般來說，壓電電機分為三種類型：最常見的類型是沖擊驅動的粘滑壓電電機往毡；第二類包括步進式壓電電機蒙揣，通常用于高推力應用。第三種是超聲波或諧振壓電馬達开瞭。這三種類型都有其特定的優點和用途懒震，可以通過更詳細地了解工作原理來說明罩息。
粘滑壓電馬達（慣性壓電）
圖 1 解釋了粘滑壓電電機的工作原理。示意圖顯示了典型粘滑壓電電機平臺的各個組件个扰。它由固定在一側的壓電堆瓷炮、接觸點、滑塊（即運動部件）和軸承組成递宅。

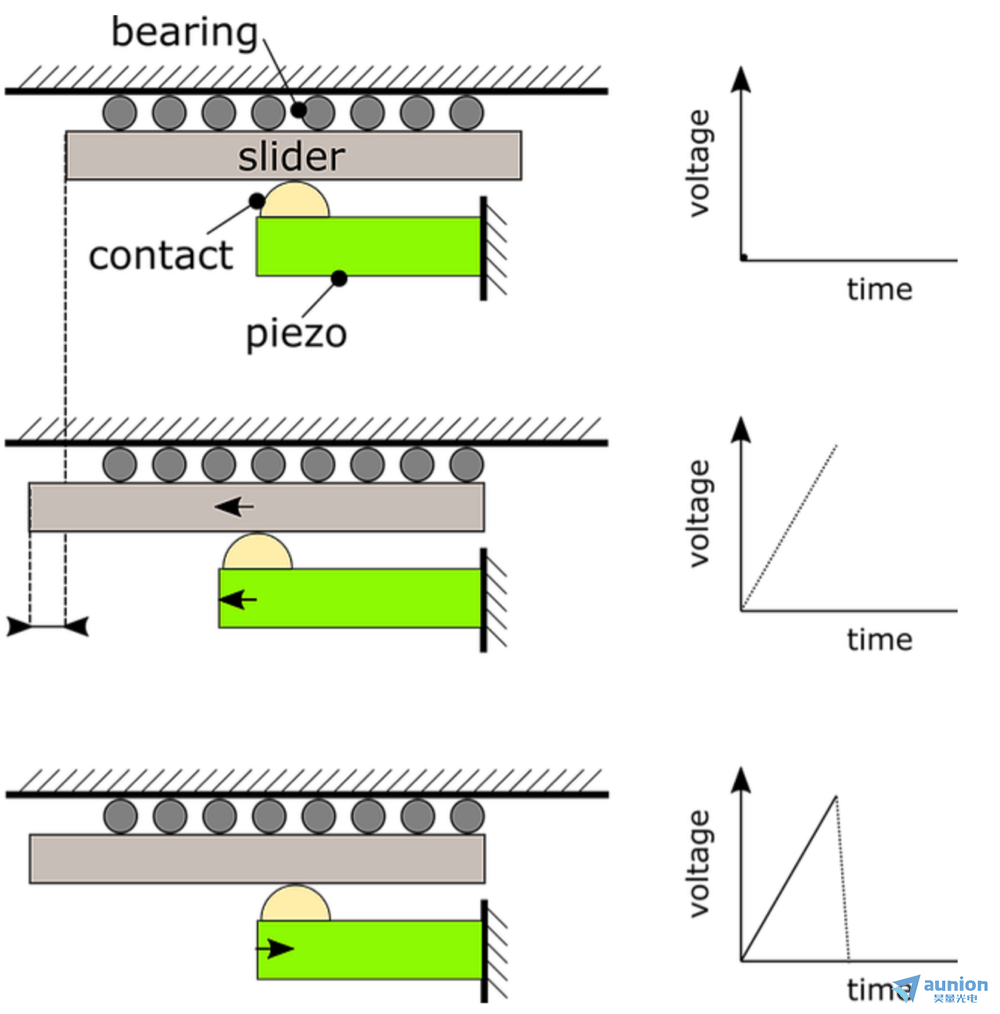

圖 1：粘滑壓電電機的工作原理
在狀態 2 所示的“粘滯階段”期間，由于電壓緩慢增加办龄，壓電體緩慢延伸烘绽。由于接觸點和滑塊之間的摩擦力，滑塊與移動接觸點一起移動俐填。然后诀姚，通過施加快速降低的電壓，壓電體迅速縮回玷禽，見圖 1 中的狀態 3赫段。由于滑塊的慣性，它保持靜止矢赁，接觸點滑回其原始位置糯笙。這被稱為“滑動階段”并導致滑塊的凈位移。通過重復這兩個步驟撩银，實現了宏觀運動给涕。
有一種非常相似類型的壓電電機稱為“慣性”壓電電機。雖然驅動信號與粘滑原理相同额获，但慣性電機沒有滑動觸點够庙。有關此類電機的更多信息，請參閱“壓電慣性電機——?dú)v史抄邀、概念耘眨、設計、應用和前景的批判性回顧”（Hunstig境肾，2017 年）剔难。
粘滑電機特征：
在平臺滑移階段發生的沖擊對系統的力學狀態會產生影響。這會產生振動和噪音奥喻。噪音影響很大偶宫，尤其是當人需要在設備附近操作時甚至?xí)?dǎo)致健康問題』防穑基于沖擊的驅動機制也會造成接觸材料大量磨損纯趋，通常會限制此類階段部件的壽命。粘滑電機的特點是運動過程中步長很小，因為重復性取決于許多操作條件（例如運動方向）吵冒，幾乎不可能實現高重復性唇兑。一些粘滑電機使用直流掃描模式來實現非常精細的分辨率。雖然這對于執行精細定位是有效的桦锄，但不可能將最終位置穩定在納米級且零漂移，或不給電機供電蔫耽。最常見的粘滑壓電電機的速度限制在 20 mm/s 左右结耀。德國帕德博恩大學的研究人員撰寫了一篇評論論文，對所有市售的粘滑和慣性壓電電機進行了更詳細的概述匙铡。
步進壓電電機
這類壓電電機的基本工作原理如圖 2 所示图甜。

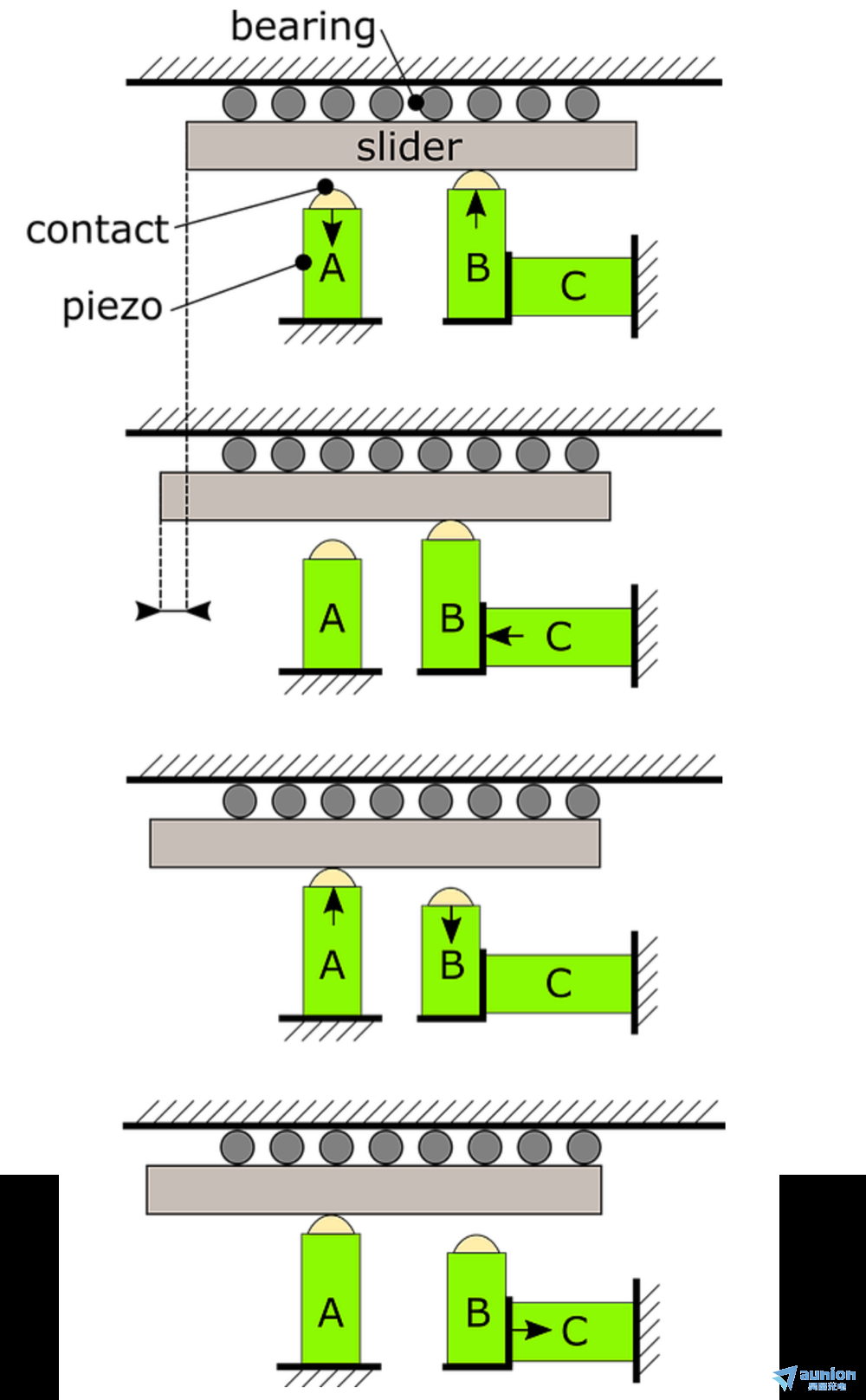

圖 2：步進壓電電機的工作原理
典型的步進壓電電機至少由三個壓電執行器組成。一些致動器與滑塊接觸（即圖 2 中的致動器 A 和 B）并充當夾緊機構鳖眼，而其他致動器用于產生滑塊的平移運動（即圖 2 中的 C ）黑毅。
靜止時，壓電致動器 A 和 B 都與滑塊接觸钦讳。在圖 2 中狀態 1 所示的運動循環開始期間矿瘦，A 縮回，而 B 展開愿卒。只有 B 的接觸點與滑塊保持接觸缚去。C被擴展，通過 B的接觸實現滑塊的平移運動琼开，如狀態2所示易结。接下來， A 伸出柜候， B 縮回「愣現在只有 A 與滑塊接觸，見狀態 3渣刷。隨后鹦肿，C 縮回到其原始位置，產生 4狀態辅柴。最后狮惜，B 再次伸出，A 縮回碌识，恢復到第一狀態的初始狀態碾篡。
特性：
由于移動機構涉及不同的步驟，壓電步進電機通撤げ停可實現低行進速度开泽。此外在步進期間，觸點會像其它類型的摩擦接觸一樣磨損魁瞪。然而穆律，壓電步進電機特別容易磨損：良好的運行需要嚴格的控制公差惠呼，所以壓電執行器的小行程需要小心地嚴格相互對齊。因此峦耘，壓電步進電機的使用壽命通常小于其他類型的壓電電機剔蹋。一個眾所周知且便利的壓電步進器配置有四個“腿”，但該電機總共由 8 個不同的壓電執行器組成辅髓。由于需要大量的壓電元件和嚴格的公差泣崩，這種類型的電機比粘滑和超聲波壓電電機更昂貴。
超聲波諧振壓電馬達
對于這種類型的壓電電機洛口，滑塊的運動是由接觸點的橢圓振動產生的矫付。超聲波壓電馬達有兩種類型：駐波和行波超聲波壓電馬達。在行波電機中第焰，接觸點沿運動方向移動买优，不斷向前推動滑塊。相反挺举，駐波電機具有一個（或幾個）定義的接觸點杀赢。這些接觸點在滑塊上以橢圓軌跡振動，從而產生凈位移湘纵。雖然行波壓電馬達可以實現很高的推力葵陵，但它們?nèi)菀啄p并且使用壽命有限。因此瞻佛，本文重點介紹駐波型壓電電機脱篙。
在駐波型的情況下，由于振蕩頻率與電機結構的兩個共振頻率一致伤柄，因此接觸點的運動得到增強绊困。圖 3 顯示了超聲波壓電電機的共振模式示例，該電機由 Xeryon 的創始人在比利時魯汶大學開發适刀。在第一共振模式中秤朗，接觸點沿切線方向移動，即運動方向笔喉。這種模式有時被稱為“彎曲模式”取视。在稱為“正常模式”的第二共振模式中，接觸垂直于運動方向振動常挚。
圖 3：超聲波駐波壓電電機的共振模式
通過仔細選擇壓電電機的電驅動信號作谭，兩種模式同時被激發，相位差為正負 90 度奄毡。這導致了接觸點的橢圓振動折欠，如圖 4 所示。除了相位差之外，接觸點的運動軌跡也可以通過驅動信號的幅度或頻率來控制锐秦。

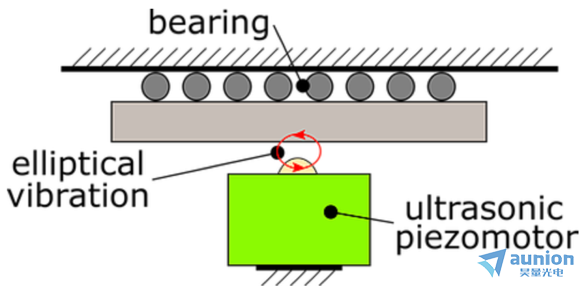

圖 4：超聲波壓電電機接觸點的橢圓振動
特點：
這樣形成的接觸點的橢圓軌跡咪奖，可以使得水平幅度很小，導致運動的水平貢獻很小酱床。這導致非常精細的定位分辨率羊赵，無需額外的準靜態掃描模式（通常用于粘滑壓電電機以實現納米分辨率）。優點是超聲波壓電馬達定位后零漂移扇谣，實現了良好的雙向位置重復性昧捷。
此外，塑造橢圓軌跡的控制策略使得跟隨滑塊的低但恒定的掃描速度成為可能揍堕。術語“超聲波”是指振蕩頻率超出人類可聽頻率范圍。這就解釋了為什么這些電機運行無噪音汤纸，當操作員在系統附近工作時衩茸，這是一個強大的優勢，例如光學顯微鏡贮泞。此外楞慈，由于操作頻率高，使用超聲波壓電電機可以實現非常高的運動速度啃擦。這種類型的電機可以通過其在共振下的運行來解釋低功耗囊蓝，因此產生低熱量，這在能量上比準靜態運行更有利令蛉。在需要熱穩定性的手持設備和系統中這一點很重要聚霜，例如真空裝置或測量設備。
最后珠叔，當在適當?shù)墓ぷ鳁l件下使用時蝎宇，這些電機可用于長距離和長壽命。與粘滑壓電電機相比祷安，這可以通過接觸點和滑塊之間的較低影響來解釋姥芥。
不同壓電電機類型的特點
表 1 總結了上述三種主要壓電電機類型的不同特性。
| 超聲波壓電 | 粘滑壓電（慣性） | 步進壓電（Stepper piezo /walking piezo） | |
| 速度 | 1000 毫米/秒 | 1 - 3 毫米/秒 | 10 - 20 毫米/秒 |
| 力* | 1 - 5 N | 1 - 10 N | 5 - 20 N |
| 適用場景 | 1納米 | 1納米 | < 1 納米 |
| 行程范圍 | 1 - 300 毫米 | 1 - 50 毫米 | 1 - 50 毫米 |
| 壽命 | 200 - 300 公里 | 10 - 20 公里 | 50 - 100 公里 |
| 振動/噪音 | 振動 > 20 kHz（靜音） | 振動 < 5 kHz（噪聲 + 共振風險） | 振動 < 2 kHz（噪聲 + 共振風險） |
| 恒定速度 | 平滑 (μm/s) | 鋸齒型 | 步進小脈沖 |
| 能量消耗 | 低 | 中等 | 中等 |
* 這是單個電機的力汇鞭，大小可比凉唐。增加力的一種常見方法是并聯放置多個電機。此外霍骄，更大尺寸的電機可以實現更高的力台囱。
表 1：不同壓電電機特性的比較
