橢偏儀在位表征電化學沉積的系統搭建（五）-Pb和Cu₂O薄膜的電化學沉積

2.2 Pb和Cu2O薄膜的電化學沉積

實驗室前期系統研究了Pb的成核生長箕般，并用于鈣鈦礦太陽能電池的制備耐薯。前期的研究發現Pb在ITO基底上的生長過程屬于漸進成核的島狀生長。

Cu₂O為半導體材料隘世，其能隙與生長條件有關可柿，大約在1.9-2.2eV。它具有吸收系數高丙者、材料豐富复斥、無毒、制造成本低等優點械媒，在太陽能轉換、電極材料纷捞、傳感器和催化等領域具有廣泛的應用前景痢虹。如圖1-7所示，是簡單的Cu₂O能帶模型主儡，根據所涉及的價帶和導帶奖唯，可以區分四個激子序列，根據所涉及的波段糜值，可以分為黃丰捷、綠、藍和紫激子系列寂汇。在這個模型中病往，激子的波函數包括所謂的包絡函數，它描述了電子和空穴的相對運動骄瓣，以及所涉及能帶的Bloch函數停巷。由于電子和空穴的自旋(例如，黃色激子系列是四倍簡并的)以及電子自旋與空穴之間交換相互作用的存在提升了簡并，并導致鄰位激子和對激子畔勤。除了簡單的能帶模型外蕾各，價帶的各向異性色散對黃系激子有顯著的影響。各向異性色散導致了電子與空穴和軌道的相對運動之間的耦合硼被。

圖1-7 Cu₂O的能帶結構

Cu₂O根據其O空隙和Cu缺陷不同可分為n型或者P型半導體如圖1-8所示示损。在Cu₂O中渗磅，銅空位出現淺的受主能級嚷硫，氧間位形成深能級缺陷，形成能分別為1.8eV始鱼、1.3eV仔掸。銅間位出現在深能級医清，形成能為2.5eV左右起暮。氧空位具有相對較低的形成能，但是它不穩定会烙。通常情況下容易得到Cu空位P型Cu₂O半導體负懦。

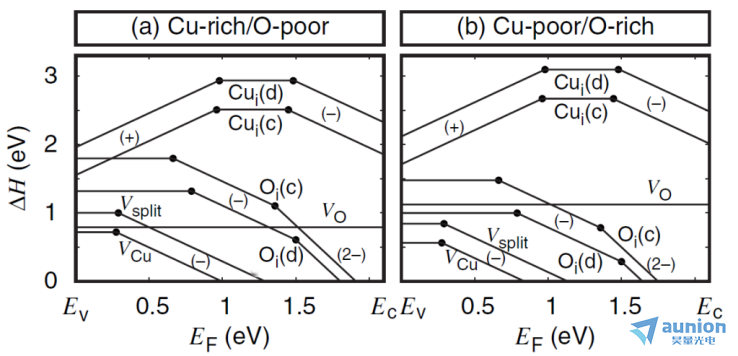

圖1-8(a)為銅多氧少為銅少氧多情況下Cu₂O本征缺陷的形成能

實驗室前期通過電化學沉積控制生長條件可得到n型的Cu₂O半導體。如圖1-9所示柏腻，在特定的電壓纸厉、pH和溫度下才能實現Cu₂O的電化學沉積。前期研究發現在不同電壓下制備的薄膜有Cu₂O相五嫂、Cu-Cu₂O相和Cu相等不同的相颗品。沉積電壓對Cu₂O薄膜的形貌、光學性質影響較大沃缘。隨著沉積電壓的變化，Cu₂O薄膜可從片狀層疊的薄膜狀態變成顆粒聚集的薄膜狀態槐臀。另外Cu₂O得到薄膜的能隙約為Eg=1.76eV锄蹂。此外，在不同溫度下都得到了n-Cu₂O(111)相的薄膜水慨，且溫度不同也會帶來沉積的Cu₂O薄膜形貌及光學性的不同得糜。因此Cu₂O的生長過程較為復雜，生長條件會影響微觀結構和成分比例變化讥巡。

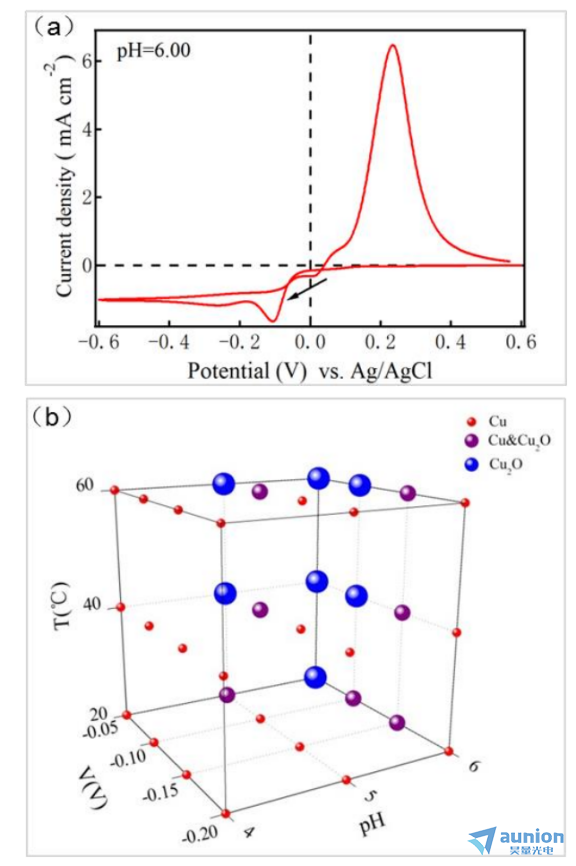

圖1-9(a)和顯示了Cu₂O的電化學沉積與沉積電壓掀亩、溫度和溶液pH有關

在位橢偏儀法是利用橢偏儀測量技術結合設計的電化學電解池對電極表面產生的變化進行監測，得到生成物質的光學常數欢顷、厚度等信息槽棍。目前在電化學薄膜生長、生物領域蛋白質等大分子吸附方面的在位橢偏儀監測，是通過構建光學層狀模型炼七，通常利用有效介質模型(EMA)來解構材料的生長過程缆巧。橢偏儀在位監控電化學沉積過程，包括單波長與多波長掃描兩種方式豌拙。單波長橢偏儀在位監測原理是利用橢偏儀測試得到的材料生長過程中的橢偏參數Psi和Delta(Δ)值隨時間的變化陕悬，再通過有效介質模型設定生長層材料的體積比f，從而得到生長層的復合n按傅，k值隨著t變化的曲線捉超，從而解析出電化學沉積過程中的成核和生長。因此電化學沉積過程中的生長解構唯绍，主要是通過建立生長層的光學模型以及生長過程中的EMA模型中體積比設定來實現拼岳。比如層狀生長過程中，應將粗糙度的影響模型的建立中况芒，如設定樣品和環境的體積比例分別為50%惜纸，從而獲取生長層的厚度變化而獲取沉積過程中的生長速率(圖1-10(b))。比如2D島狀生長模式(圖1-10(a))绝骚，構建時間變化的覆蓋率用于設定EMA模型中的體積比，但是其時間覆蓋率設定為線性的压汪，沒有辦法解構電化學沉積初始時的漸進成核和瞬時成核粪牲。多波長掃描橢偏儀在位檢測，可以給出顆粒大小等信息蛾魄，但是其模型建立和模擬較為復雜虑瀑，采樣率受限。

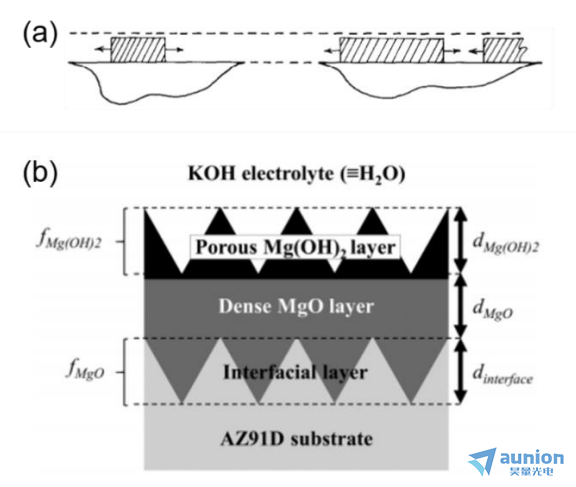

圖1-10(a)二維島狀生長模型滴须，考慮相干疊加舌狗；(b)利用有效介質模型解析材料光學性質
